РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

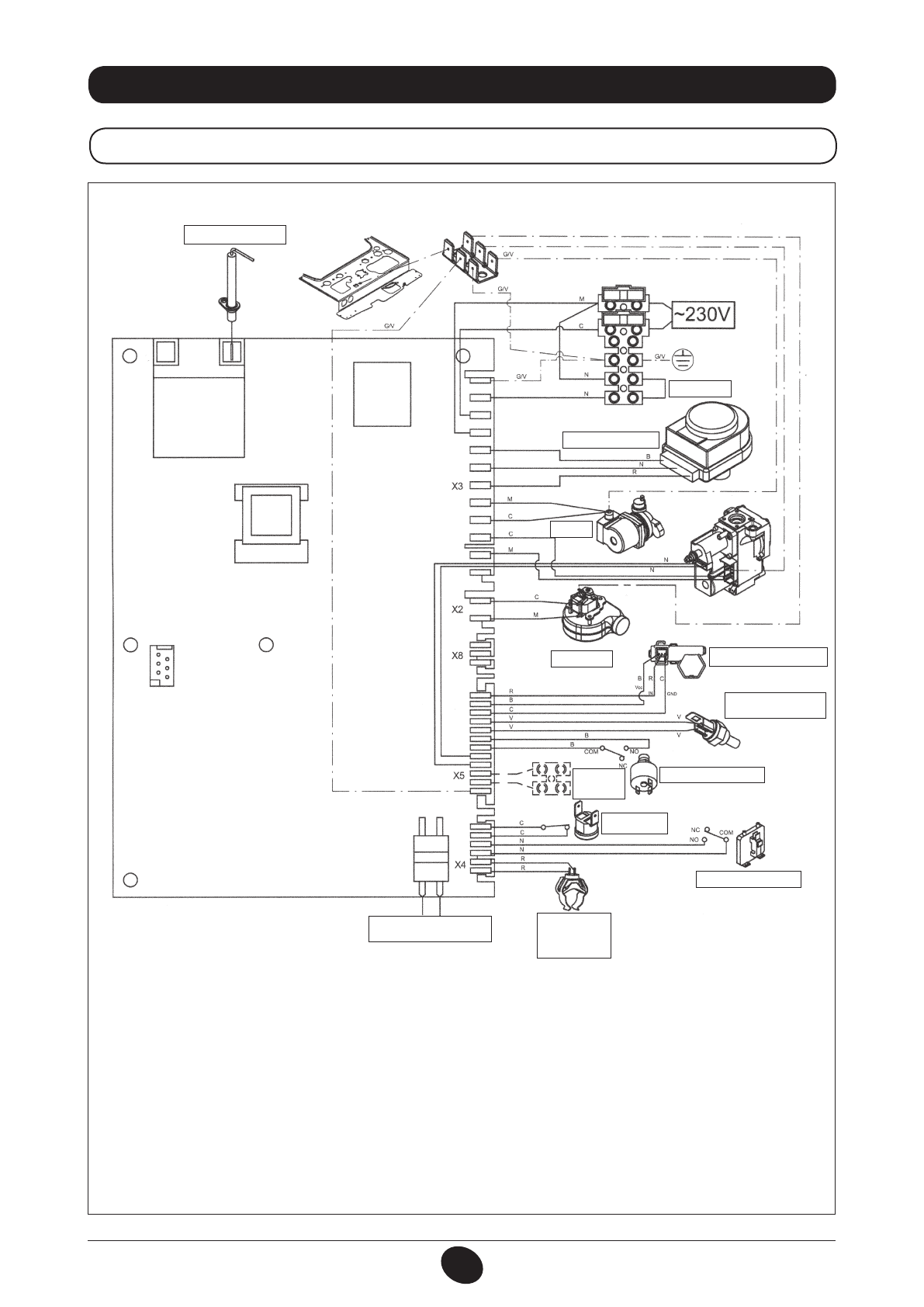

33. СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

24 F

Цвет проводов

C = голубой

М = коричневый

N = черный

R = красный

G/V = желтый/зеленый

B = белый

V = зеленый

ЭЛЕКТРОД ЗАЖИГАНИЯ/

КОНТРОЛЯ ПЛАМЕНИ

ТЕРМОСТАТ

ТРЕХХОДОВЫЙ

КЛАПАН

НАСОС

ВЕНТИЛЯТОР

ДАТЧИК ПРИОРИТЕТА

СИСТЕМЫ ГВС

ДАТЧИК

УЛИЧНОЙ

ТЕМПЕРАТУРЫ

ГИДРАВЛИЧЕСКИЙ

ПРЕССОСТАТ

ТЕРМОСТАТ

ПЕРЕГРЕВА

ПНЕВМОРЕЛЕ–

ДАТЧИК ТЯГИ

КОМНАТНЫЙ ТЕРМОСТАТ/

ДИСТАНЦИОННОЕ

УПРАВЛЕНИЕ

ДАТЧИК ТЕМПЕРАТУРЫ

(NTC) ГВС

ДАТЧИК

ТЕМПЕРАТУРЫ

(NTC) СИСТЕМЫ

ОТОПЛЕНИЯ
