РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

Обратите внимание!

 При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в

месте прохода трубы сквозь стену здания.

Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.

17. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ

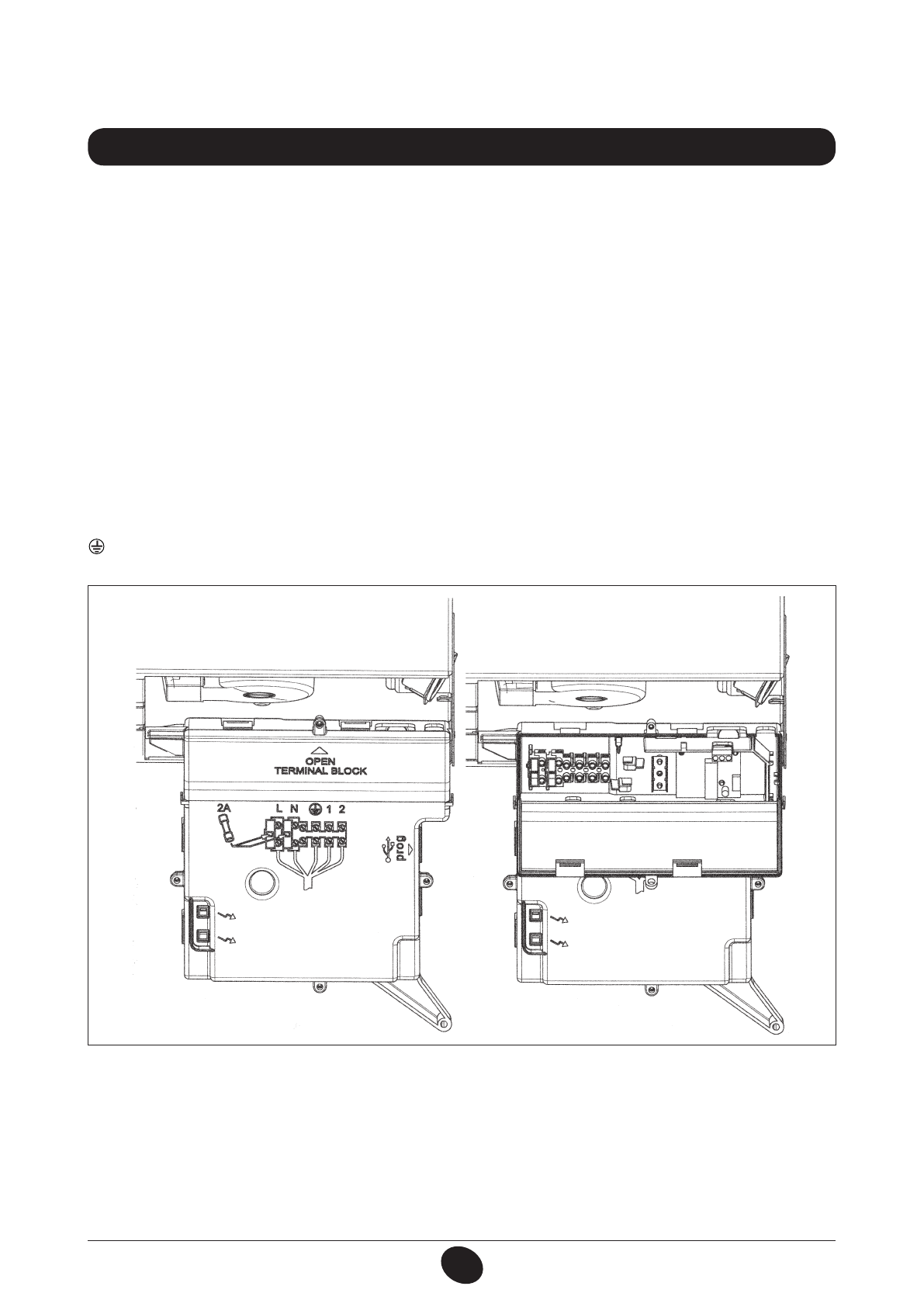

Рис.9

0712_1208 / C

G_2008

Электробезопасность котла гарантируе тся только при правильном заземлении в соотве тствии с действующими

нормативами.

С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.

Убедитесь в соблюдении правильной полярности.

Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.

При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм

2

 и максимальным диаметром 8мм.

…доступ к клеммной колодке электропитания

•   двухполюсным выключателем отключите подачу питания к котлу;

•  отвинтите два винта, крепящих панель управления к котлу;

•  поверните панель управления;

•  для доступа к контактам снимите крышку (рис. 9).

В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель

предохранителя).

Внимание:

 убедитесь в соблюдении правильной полярности L(фаза) - N(нейтраль).

Обозначение клемм

(L) =  фаза, коричневый провод

(N) =  нейтраль, голубой провод

    =  земля, желто-зеленый

(1) (2) = клеммы подключения комнатного термостата
