РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

16. УСТАНОВКА ДЫМОХОДА И ВОЗДУХОВОДА

модели 24 F – 1.24 F - 1.14 F

Ниже описываются поставляемые в качестве аксессуаров

трубы и крепления для котлов с закрытой камерой сгорания

и принудительной вытяжкой.

Котел специально спроектирован для присоединения к

дымоходу и воздуховоду коаксиальной трубой. Возможно

т а кже использ ов а ние ра здельных т ру б при помощи

разделительного комплекта. При использовании раздельных

труб возможно также объединение их на конечном участке

специальным коаксиальным наконечником (терминалом).

И с п о л ь з у й т е   к р е п л е н и я ,   п о с т а в л я е м ы е   т о л ь к о

производителем оборудования!

Предупреждение: Для гарантии наибольшей безопасности

при работе котла необходимо, чтобы дымоотводящие

трубы были надежно прикреплены к стене.

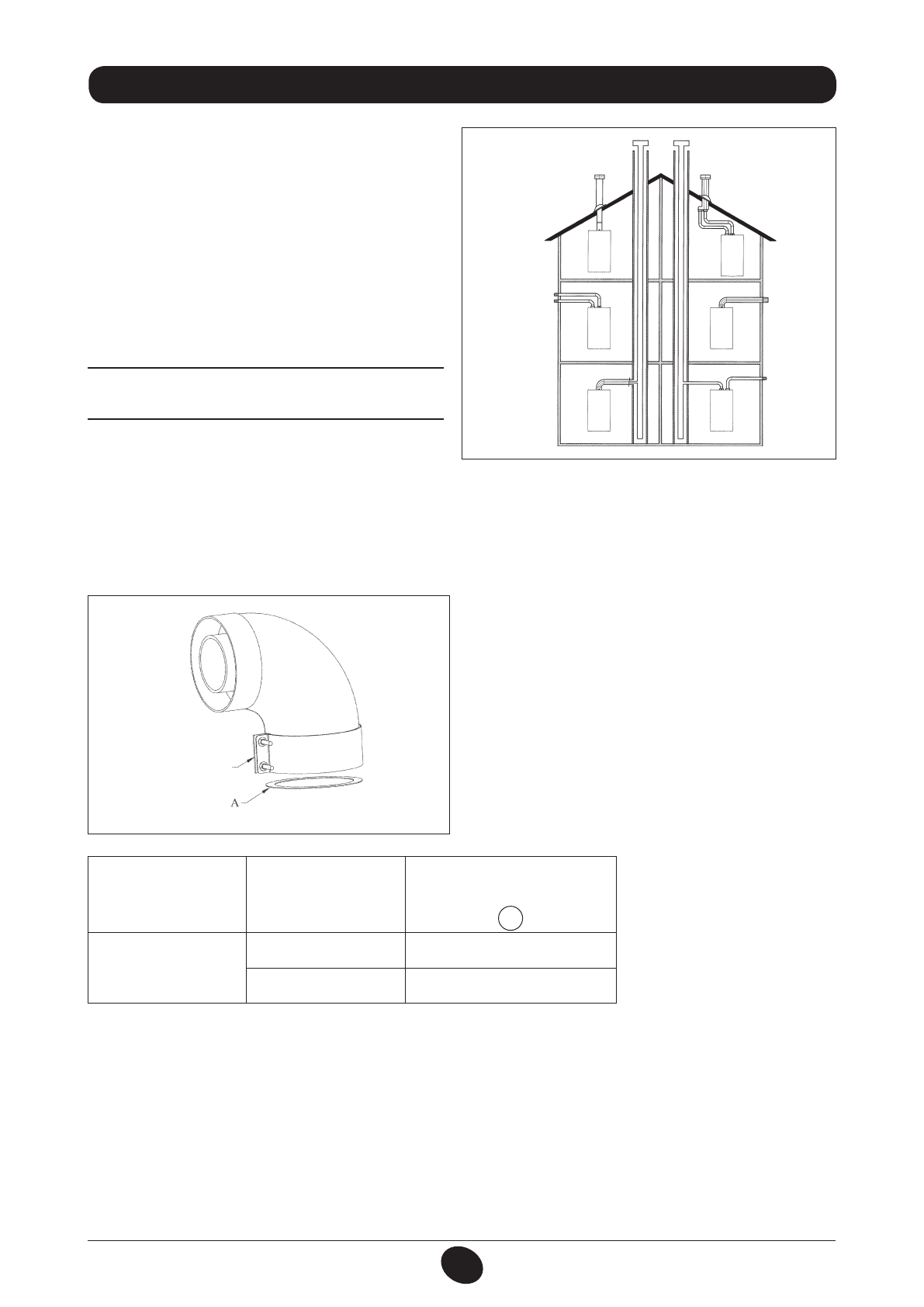

Рис. 6

0503_0905/C

G1638

... КОАКСИАЛЬНЫЙ ДЫМОХОД (КОНЦЕНТРИЧЕСКИЙ)

Этот тип трубопровода позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также

присоединяться к общему дымоходу (LAS - система).

90° коаксиальный изгиб позволяет присоединять котел к дымоходу в любом направлении, поскольку он может поворачиваться

на 360°. Кроме того, он может использоваться в качестве дополнительного в сочетании с коаксиальной трубой или с 45° изгибом.

Если выход дымохода расположен снаружи, воздуховод должен

выступать из стены не менее чем на 18 мм с тем, чтобы на него

герметично установить алюминиевую погодную насадку во

избежание попадания воды.

Обеспечьте наклон трубы в сторону улицы - 1см на каждый

метр ее длины.

•  90° изгиб сокращает возможную полную длину трубы на

1м.

•  45° изгиб сокращает возможную полную длину трубы на

0,5м.

Первый изгиб в 90° не учитывать при подсчете максимально

допустимой длины.

Рис. 7

0805_2901 / C

G_2073

крепежный

зажим0

Модель котла

Длина (м)

Использовать ДИАФРАГМУ

на  ДЫМОХОДЕ

A

24 F

1.24 F

1.14 F

0 ÷ 1

ДА

1 ÷ 5

НЕТ
