РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

1.24 F - 1.14 F

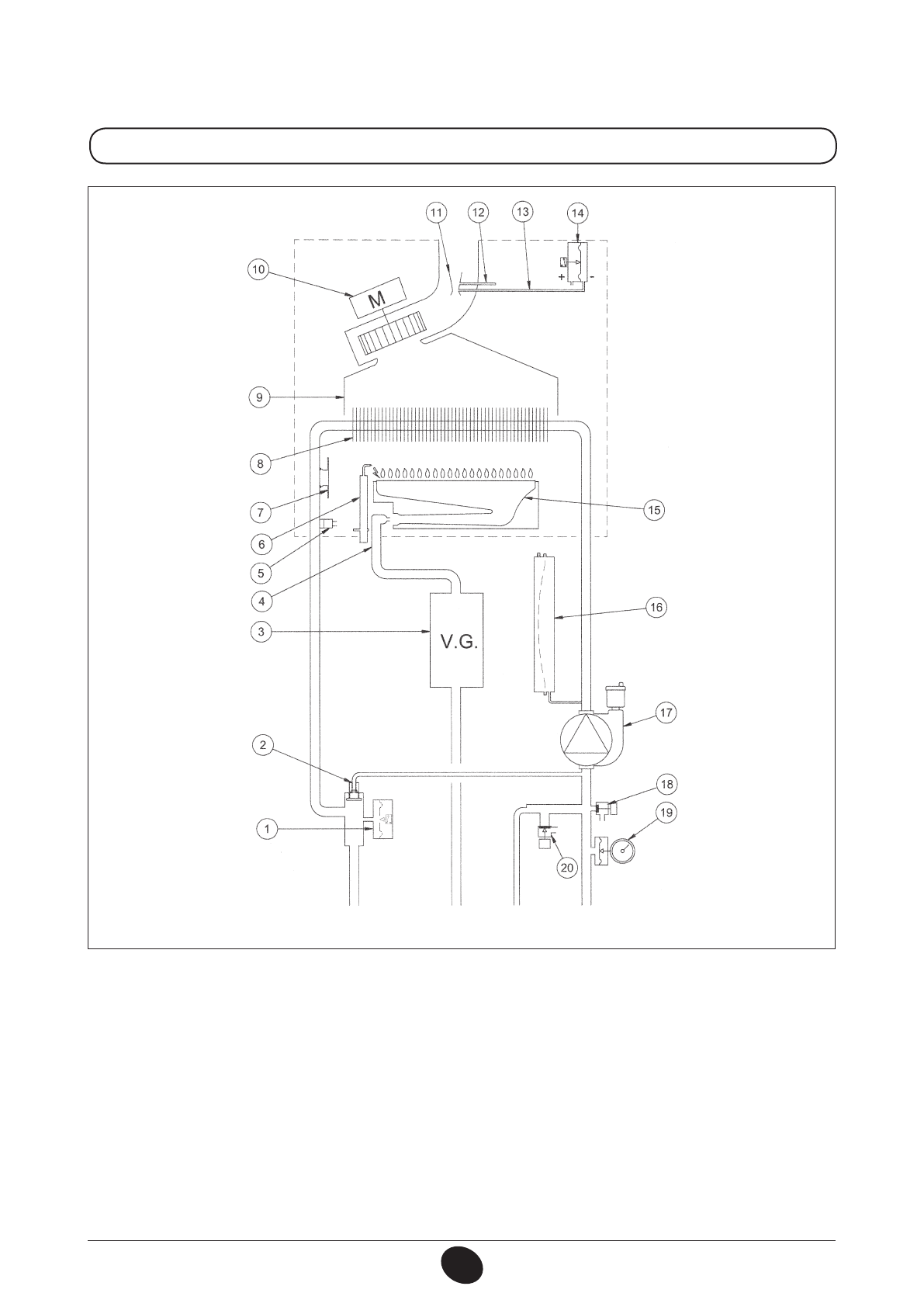

Обозначения:

устройство Вентури

точка положительного давления

точка отрицательного давления

пневмореле – датчик тяги

горелка

расширительный бак

насос с автоматическим воздухоотводчиком

кран слива воды из котла

манометр

сбросной предохранительный клапан (3 бар)

11

12

13

14

15

16

17

18

19

20

1

2

3

4

5

6

7

8

9

10

гидравлический прессостат

автоматический байпас

газовый клапан

рампа подачи газа с форсунками

датчик температуры (тип NTC) контура отопления

электрод зажигания/контроля пламени

термостат перегрева

первичный теплообменник

дымовой колпак

вентилятор

Рис. 17

подача в

систему

отопления

газ

подача

холодной

воды

возврат из

системы

отопления

CG_2106 / 1001_2203
