Таблица 9 Технические характеристики используемых нагревательных элементов.
№ Наименование изделия
Baxi Ampera
1
Мощность изделия, кВт
6
9
12
14
18
24
30
2
Расчетные значения сопротивления ТЭН в блоке, Ом*
2.1 Блок ТЭН 5 кВт
-
-
-
30
-
-
-
2.2 Блок ТЭН 6 кВт
24
-
-
-
24
24
-
2.3 Блок ТЭН 9 кВт
-
16
-
16
-
16
16
2.4 Блок ТЭН 12 кВт
-
-
12
-
12
-
12
3
Значения номинального потребляемого тока электрокотлом**
3.1 При однофазном подключении, А
27,3 40,9
-
-
-
-
-
3.2 При трехфазном подключении, А
9,1 13,6 18,2 22,0 27,3 36,4 45,5
*Отклонение может составлять от +5% до -10%.
**Отклонение может составлять ±10% от номинальных значений.
13.6. Проверка датчиков температуры.
Датчики температуры можно проверить путем измерения напряжения на них, зависящего от
температуры окружающей среды (см. рис.9).
Если появляется значительная разница между измеренными величинам их напряжения и
величинами графика, следует:
- Откорректировать показания датчиков в меню «Общие настройки» подменю «Коррекция
датчиков»;
- Если коррекция не помогла, необходимо заменить датчик на исправный.
Внимание!
При проведении проверки необходимо использовать только исправные и поверенные
измерительные приборы.

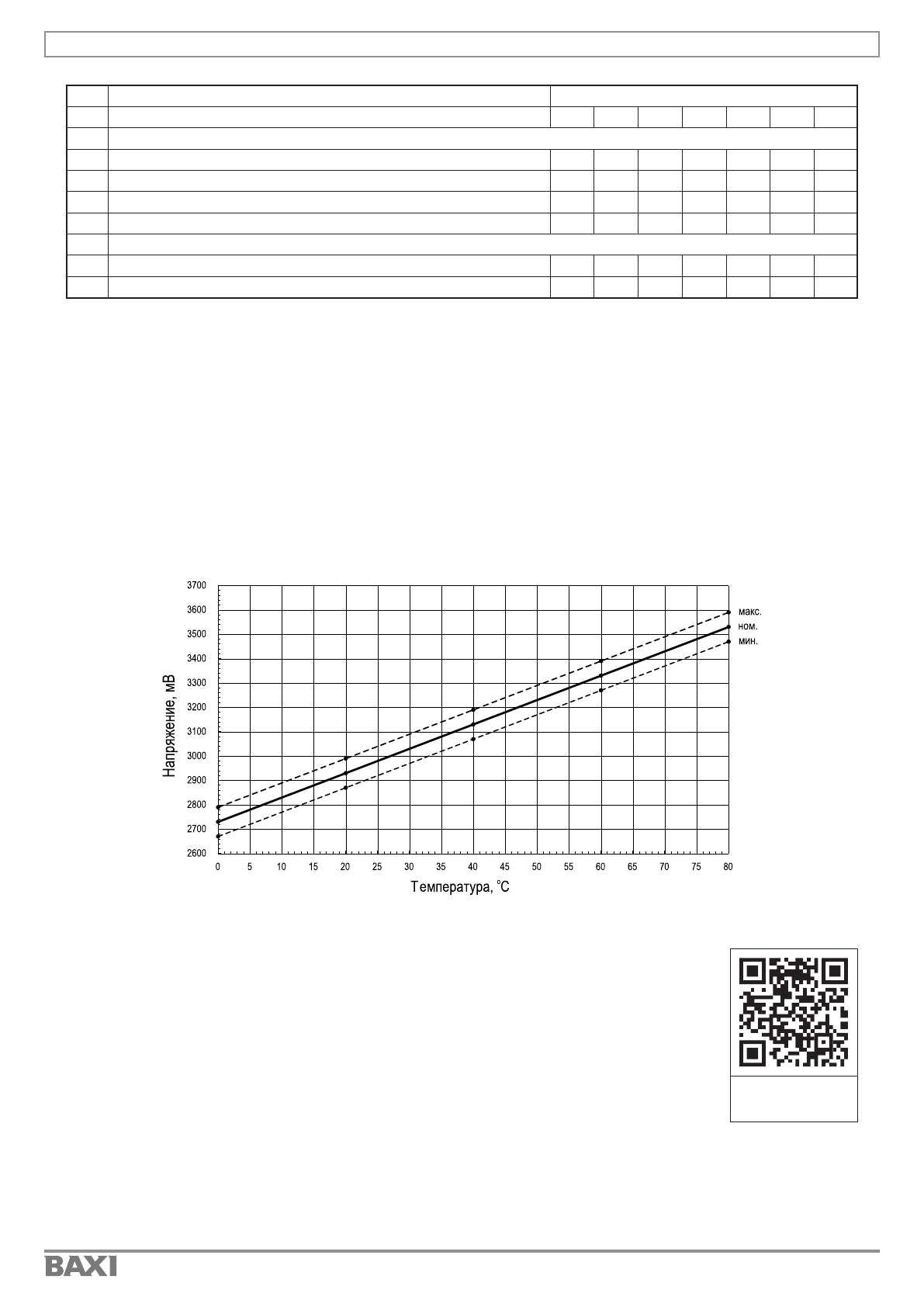

Рис.9 Напряжение на датчике в зависимости от температуры
13.7. В котле имеется возможность обновления версии программы блока
индикации (8). Обновление программы может потребоваться для изменения
функциональных возможностей котла после появления новой версии программы
на сайте ampera.baxi.ru.
• Для обновления программы в котле необходимо с сайта скачать архив с
наименованием последней версии ПО и разархивировать его.
• Файл из архива с именем baxi.zap записать в корневой каталог на новую microSD
карту, или карту, предварительно отформатированную в формате FAT32. Для
успешного обновления не допускается наличие других файлов на microSD карте.
• На выключенном котле установите в блок индикации microSD карту* (30)
с файлом baxi.zap. Включить котел и нажать кнопку «ВВОД» для обновления текущей версии
программы.
*microSD карта не входит в комплект поставки и приобретается отдельно.
Внимание!
Не выключайте котел до полного окончания обновления программы. После обновления
программы выключить котел, извлечь microSD карту (30) с ПО. Включить котел и убедиться, что
номер версии ПО в пункте «Информация» (см. п.7.3.3) обновлен.
