Ampera
Руководство по установке и эксплуатации
электрические котлы
13. ПРАВИЛА ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
13.1. Для бесперебойной и долгосрочной работы котла требуется:
• Соответствие параметров электрической сети, указанным в таблице 10;
• Использование теплоносителя, соответствующего требованиям п.п. 3.10;
• Выбирать температуру теплоносителя в системе отопления как можно ниже. При температуре
ниже 65°С происходит значительно меньшее образование накипи на поверхности ТЭНа,
увеличивается его срок службы и повышается КПД;
• Периодически проверять герметичность котла и системы отопления (водоснабжения).
При появлении течи незамедлительно ее устранить. Если заполнение системы отопления
теплоносителем падает ниже датчика уровня, то изделие выключается, а на дисплее загорается
надпись: «Отсутствует теплоноситель»;
• Перед каждым отопительным сезоном или после длительного простоя необходимо убедиться,
что вал насоса вращается. Если вал не вращается, отверните винт для удаления воздуха (см.
паспорт на насос). После этого нажмите на вал насоса и проверните несколько раз по стрелке,
обозначенной на корпусе насоса, при помощи отвертки. Насос должен заработать;
• Перед каждым отопительным сезоном производить осмотр и очистку от загрязнений и продуктов
коррозии внутренней поверхности котла и нагревательных элементов (ТЭНов). Повреждение блока
ТЭН из-за образования накипи не попадает под действие гарантийных обязательств;
• Периодически (не реже одного раза в год и перед каждым отопительным сезоном) проводить
визуальный осмотр электрических контактов, зачищать их и производить протяжку с усилием 1,8
Нм для исключения нагрева.
13.2. Работы по осмотру, профилактике и ремонту котла проводить при снятом напряжении.
13.3. Данные работы по техническому обслуживанию могут выполняться специалистами
регионального сервисного центра при подписании дополнительного договора о сервисном
обслуживании изделия.
13.4. При замене блок ТЭН присоединение фазных проводов к выводам блок ТЭН производить
согласно Рис.8. Сечение кабеля указано в таблице 10.
• Провод нейтрали N подключить на перемычку блока ТЭН.
Внимание!
При закручивании гайки М4 (1) во избежание короткого замыкания, при повреждении
изоляции (3) и последующего выхода из строя блока ТЭН необходимо зафиксировать (рожковым)
гаечным ключом гайку М4 (2). Затяжку гайки М4 (1) производить с усилием 1,8 Нм.

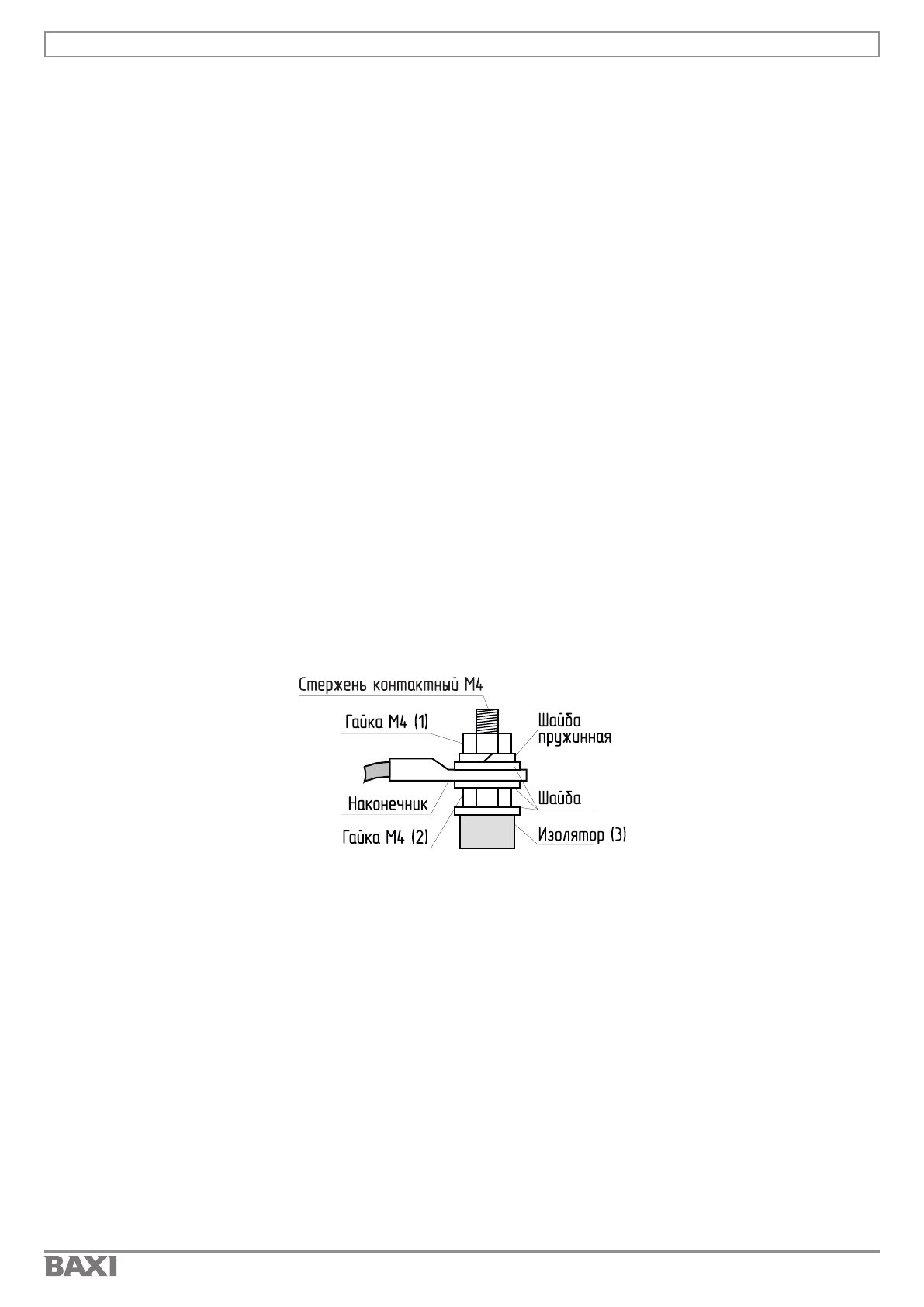

Рис.8 Присоединение проводов к выводам блок ТЭН
13.5. Методика проверки сопротивления изоляции нагревательного элемента.
1) Обесточить котел;
2) От нагревательного элемента отсоединить все провода;
3) Места соединения не должны иметь ржавчины и загрязнений;
4) Перевести переключатель измерительного прибора в нужное положение;
5) Подключить щуп №1 измерительного прибора к общей нейтральной клемме нагревательного
элемента, а щуп №2 приложить к «корпусу» нагревательного элемента;
6) Провести измерение сопротивления изоляции ТЭН. Сопротивление изоляции ТЭН проверяют
измерительным прибором с рабочим напряжением не менее 500 В;
7) Значение сопротивления изоляции ТЭН в блоке согласно ГОСТ 19108 должно быть не менее
1 МОм. Во время проверки сопротивления изоляции, не должно происходить поверхностного
перекрытия или пробоя изоляции;
8) Если значение сопротивления изоляции нагревательного элемента менее 1 МОм, его следует
заменить.
Внимание!
Во время измерения изоляции запрещается прикасаться к нагреваемому элементу и
соприкосновение проверяемого нагревательного элемента с токопроводящими поверхностями, так
как это может привести к поражению электрическим током.
13.5.1. Технические характеристики используемых нагревательных элементов приведены в
таблице 9.
