стр. 34
Ampera
Руководство по установке и эксплуатации
электрические котлы
• Текущая температура помещения;
• Уставка ГВС;
2. Прием данных ZONT Connect Baxi/ZONT Connect+ Baxi от электрокотла Baxi Ampera для
отображения в приложении:
• Текущая температура теплоносителя котла;
• Текущая температура ГВС;
• Текущая температура на улице;
• Текущая мощность работы котла 0%, 33%, 66% или 100%.
При использовании ZONT Connect Baxi/ZONT Connect+ Baxi значения уставок воздуха в помещении
и ГВС можно изменять только с приложения ZONT, изменение значений с БИ котла блокируется.
11.5. Режимы работы котла с устройством ZONT.
11.5.1. Прямая установка температуры теплоносителя.
При подключении устройства ZONT для управления котлом по температуре теплоносителя,
пользователь может задать температуру теплоносителя, которая будет являться ограничителем
температуры в котле и фактором снижения мощности при достижении уставки, в плоть до полного
отключения ступеней мощности.
Для установки температуры теплоносителя котла необходимо ввести требуемую величину в
приложении ZONT в поле «Целевая температура».
11.5.2. Управление котлом с помощью режима «ПЗА» («Погодозависимая автоматика»)
При активации режима ПЗА, датчик температуры в помещении должен быть не назначен,
иначе режим ПЗА не будет активирован. В режиме ПЗА устройство ZONT рассчитывает уставку
температуры теплоносителя в зависимости от температуры на улице и выбранной кривой в
приложении ZONT.
11.5.3. Уставка и управление по температуре в помещении.
При подключении датчика температуры в помещении котел управляет своей мощностью в
зависимости от достижения уставки температуры теплоносителя котла в поле «Максимальная
температура теплоносителя», а температуру в помещении поддерживает с помощью управления
насосом отопления или клапаном, в зависимости от реализованной системы отопления.
Для установки требуемой температуры в помещении необходимо воспользоваться полем
«Целевая температура».

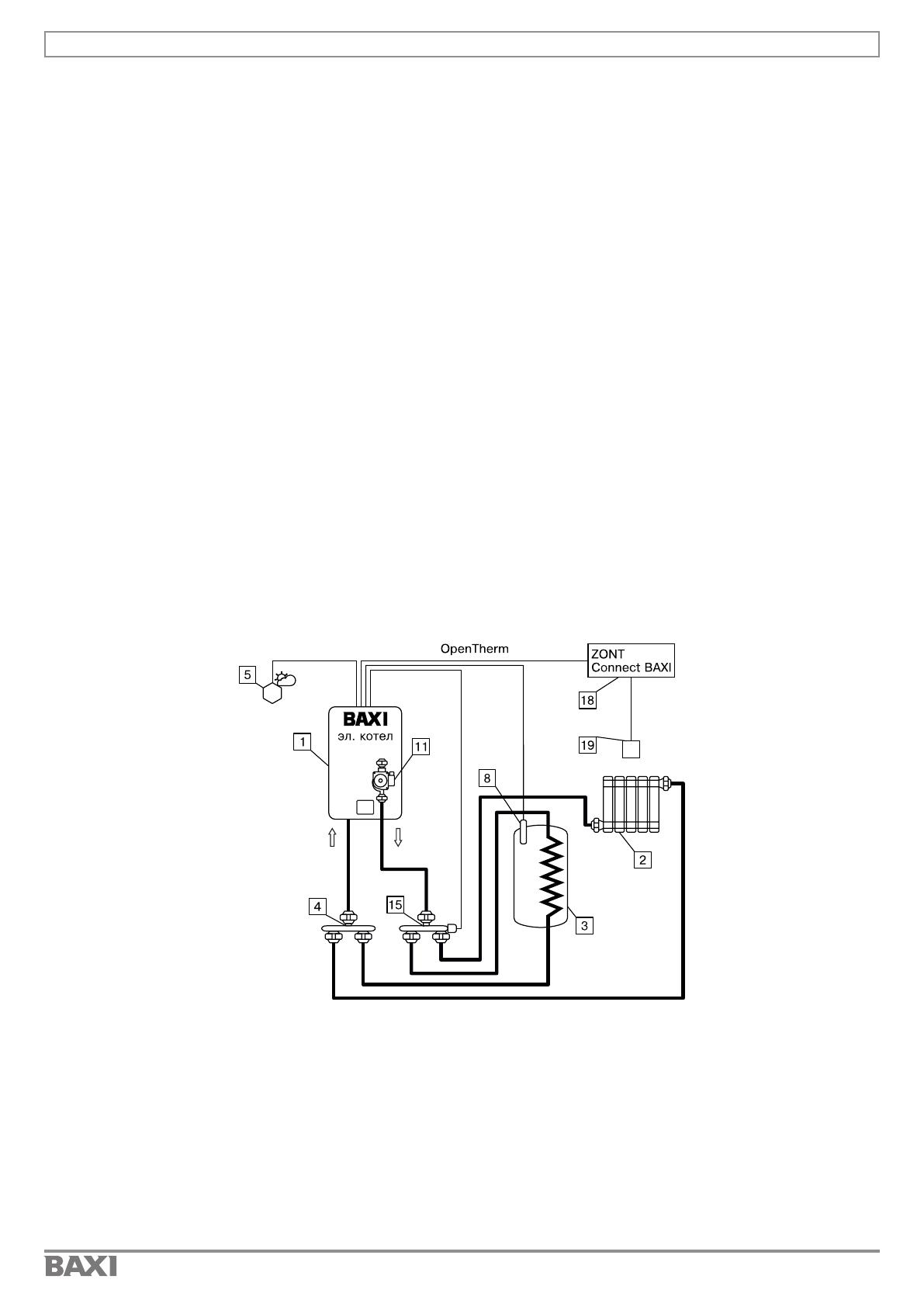

Схема 4. Контур отопления 1 и ГВС управляемые с
помощью переключающего клапана + Baxi Connect/Baxi Connect+
1 - Котла
2 - Отопительные приборы
3 - Бак водонагревателя ГВС
4 - Распределительный элемент возвратного трубопровода
5 - Датчик температуры улицы (T°датч.1)
8 - Датчик температуры ГВС (T°датч.3)
11 - Насос котла (Насос 1)
15 - Трехходовой клапан с шаговым приводом (Клапан)
18 - ZONT Connect BAXI/ZONT Connect+ BAXI система удалённого управления котлом
19 - Датчик температуры воздуха помещения.
