стр. 10
Ampera
Руководство по установке и эксплуатации
электрические котлы
BAXI Ampera 6-12 кВт
BAXI Ampera 14-18 кВт
Расположение органов управления и индикации на передней панели блока индикации показано
на рисунке 6.

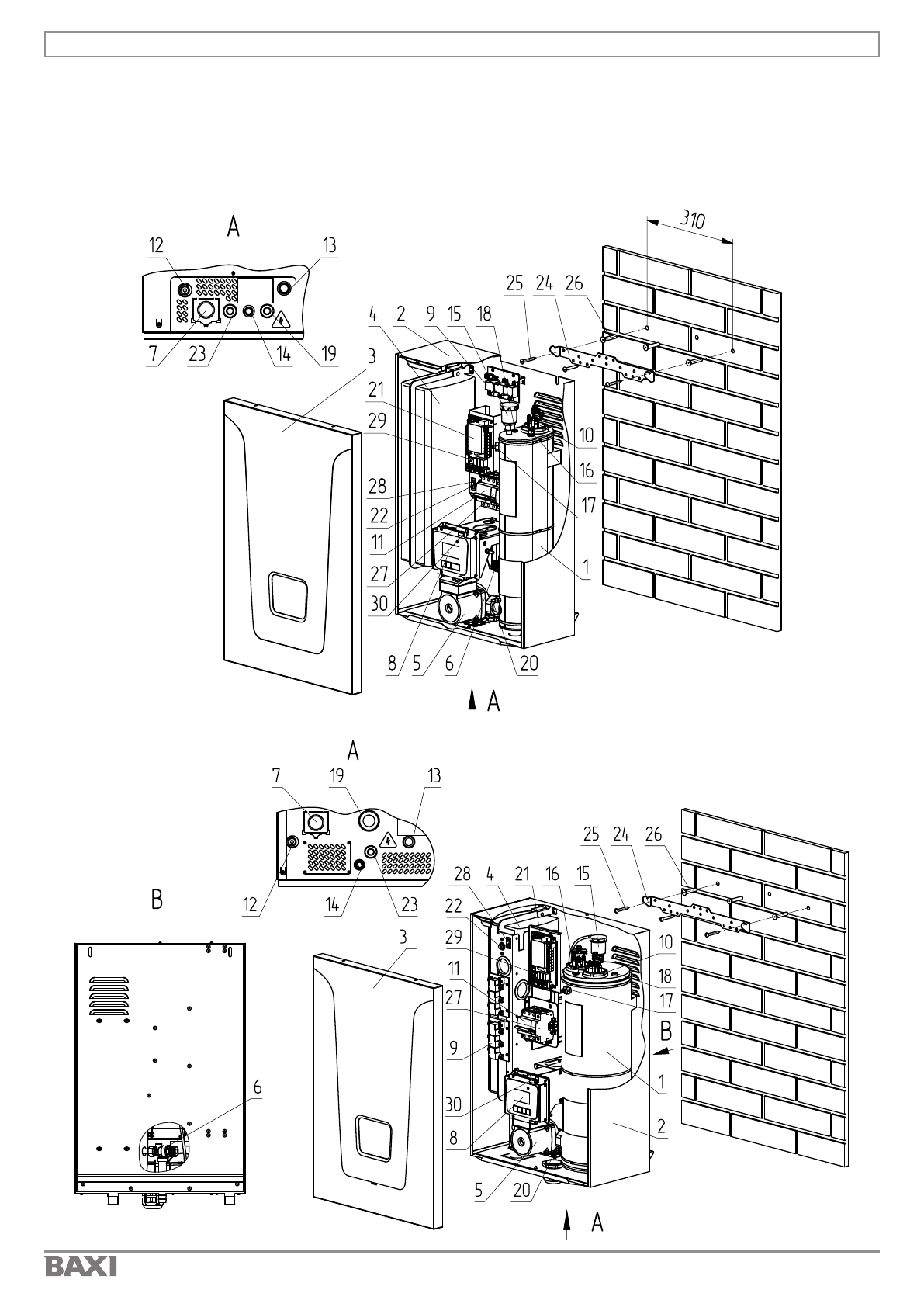

4.4. На основании (поз.2) установлен силовой блок (поз.9), который управляется от блока управления
(поз.21) и осуществляет подключение нагревательных элементов к сети переменного тока. Блок
нагревательных элементов котла состоит из трех ТЭНов, имеющих общий резьбовой фланец.
Блок нагревательных элементов закручивается в верхний фланец корпуса котла через прокладку.
Котел крепится на стену с помощью планки монтажной (поз.24), входящей в комплект изделия.
