Руководство для пользователя и технического персонала
5
2.3.
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры котла показаны на Рис. 1.

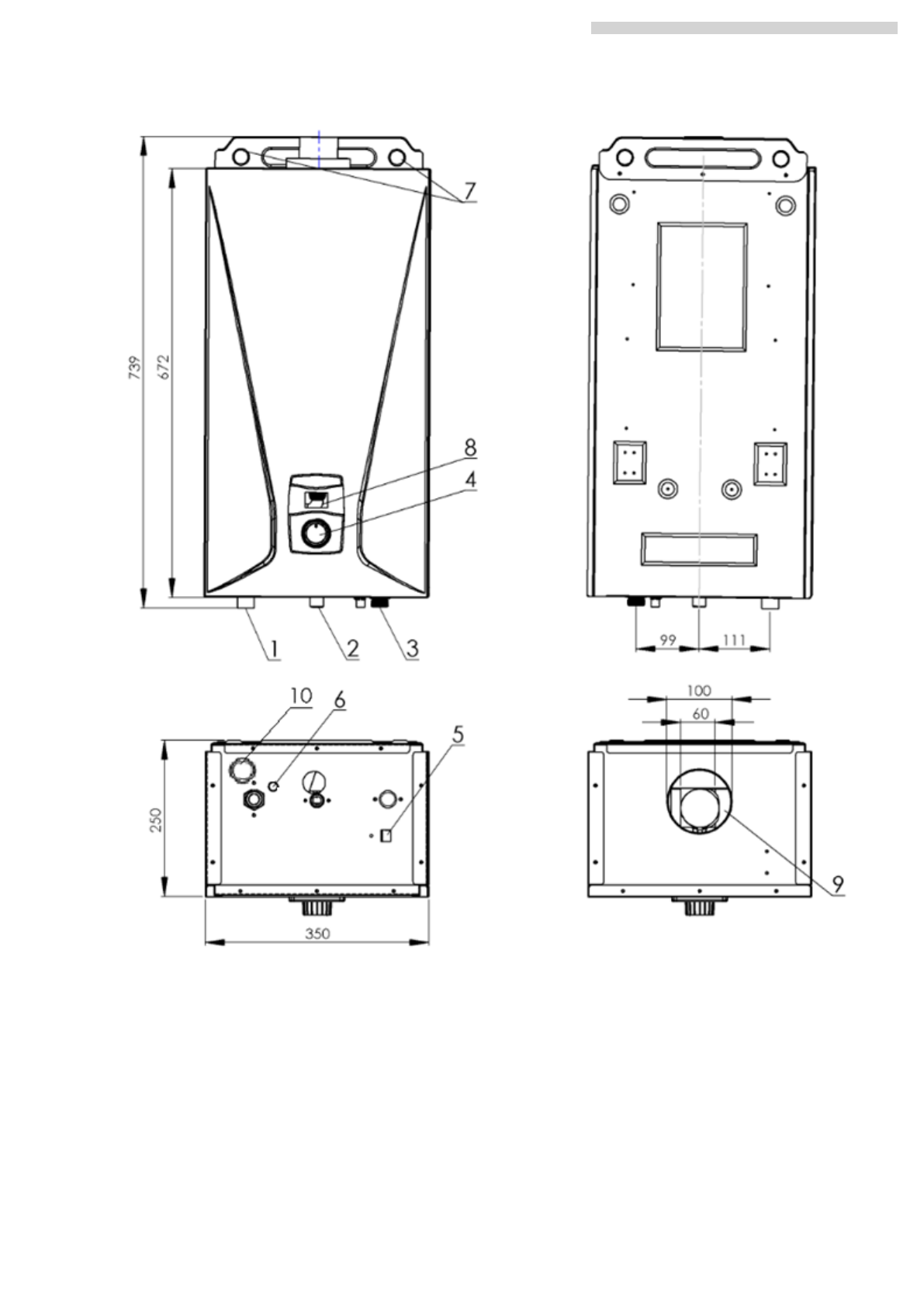

Рис. 1. Габаритные и присоединительные размеры котла
1
-
выход контура отопления, резьба G ¾;
2 -
подвод газа, резьба G ½;
3 -
вход контура отопления, резьба G ¾;
4
-
ручка регулятора газа;
5 -
кнопка выключателя;
6 -
пробка сливная;
7 -
монтажные отверстия;
8 -
ЖК
-
дисплей;
9
-
выход продуктов сгорания;
10
-
клапан предохранительный.
