Руководство для пользователя и технического персонала

11

2)

для закрытой системы отопления давление в системе отопления составляет 1

–

2 бар (рекомендуемое

давление − 1,5 бар). При давлении свыше 2 бар

–

открыть пробку

сливную

13

 (

см. Рис. 9

,

стр. 15), понизив

давление до 1,5 бар. При давлении ниже 1 бар

–

заполнить систему отопления до давления

от

1 до 1,5 бар;

3)

для открытой системы отопления

давление в системе отопления составляет не менее 0,3 бар. Необхо-

димо контролировать уровень заполнения системы водой путем контроля заполнения расширительного бака

в верхней точке системы. При снижении уровня воды в расширительном баке необходимо пополнить систему

отопления;

4)

дымоотводящая

труба установлена

и соответствует требованиям (см. раздел

7.4, стр.

1

0

);

5)

напряжение и частота электросети соответствуют значениям, указанным в п.

7.3

 (

стр.

9

)

;

6)

вид и давление потребляемого газа (должны

соответствовать виду

и давлению

газа, указанных

в раз-

деле

11

и табличке

на котле);

7)

отсутствие утечки газа;

8)

открыт ли клапан отвода воздуха;

9)

открыты ли запорные краны на прямой и обратной линиях

контура отопления;

10)

не  блокирован  ли  насос.  Для  этого  при  помощи  отвёртки

открутите  заглушку  насоса  и  проверните  его  вал  несколько  раз

туда и обратно (см. Рис.

3

). Затем плотно закрутите заглушку. При

выполнении  данной  операции  возможны  протечки

воды  из

насоса.  После  установки  заглушки  необходимо  удалить  остатки

воды с компонентов котла (протереть);

11)

герметичность системы отопления;

12)

установлена перемычка в контакты для подключения ком-

натного термостата.

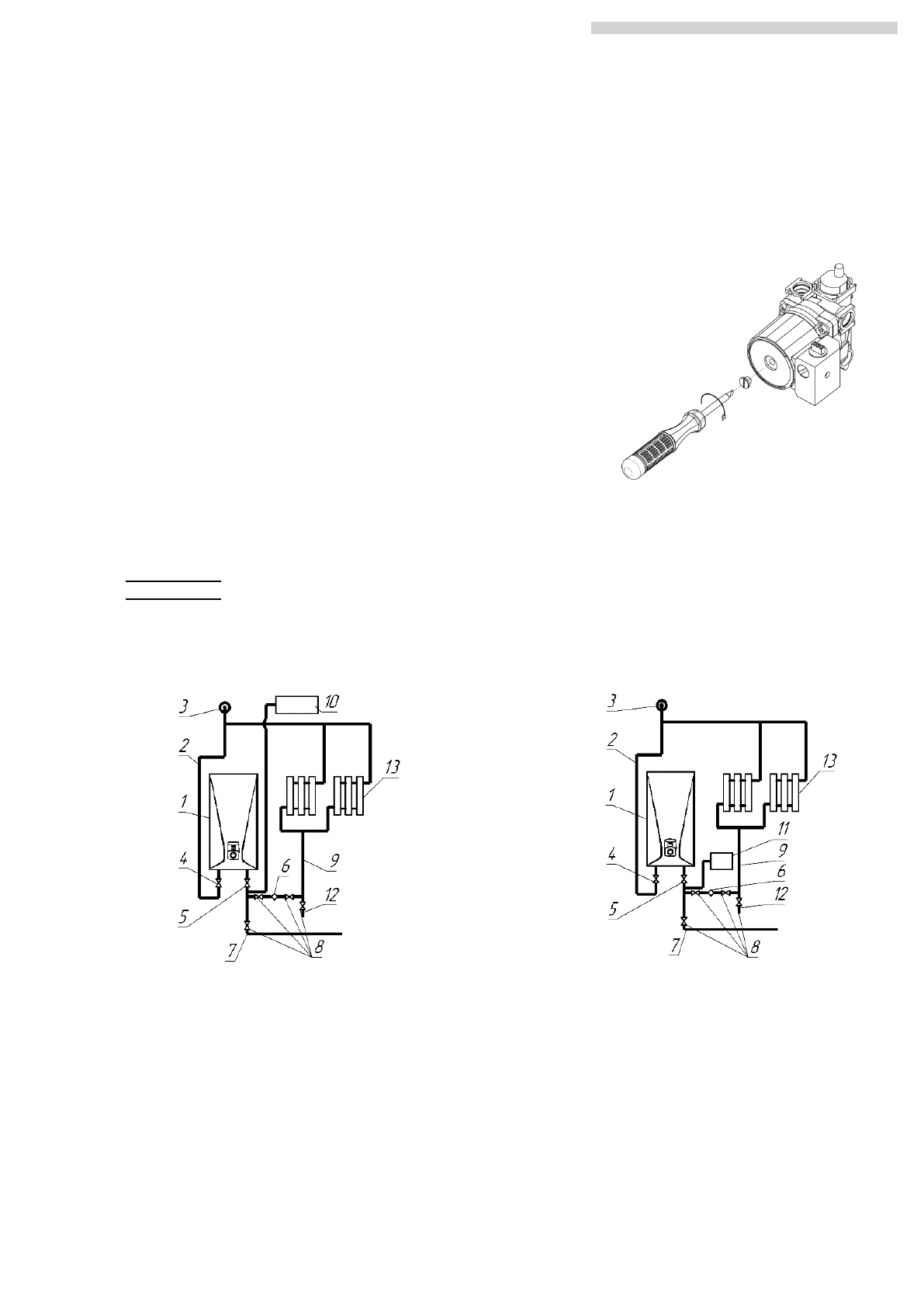

Рис.

3

. Проверка циркуля-

ционного насоса

ВНИМАНИЕ!

Не допускайте попадания воды на электронные компоненты котла!

ВНИМАНИЕ!

Время  стравливания  воздушных  «пробок»  из  открытой  системы  отопления  может

достигать нескольких часов (при этом горелка котла не включается из-за отсутствия

нормальной цир-

куляции воды в системе отопления

).

Представленные  на  Рис.  4

примеры  схем  системы

отопления  носят  рекомендательный  характер  и  ис-

пользуются как основа для проектирования.

а) открытая схема

б) закрытая схема

1

-

котел;

2 -

прямая линия

системы отопления;

3 -

автовоздушник;

4

-

запорный кран прямой линии системы отопления;

5 -

запорный кран обратной линии

системы отопле-

ния;

6 -

фильтр;

7 -

подпиточная линия;

8 -

вспомогательный кран;

9

-

обратная линия системы отопления;

10

  -

открытый расширительный бак (для от-

крытой схемы отопления);

11

  -

мембранный расширительный бак (для за-

крытой схемы отопления);

12

  -

сливная линия системы отопления;

13

  -

радиатор.

Рис.

4

. Пример схем систем отопления
