Руководство для пользователя и технического персонала

9



1 мм по листу базальтового теплоизоляционного картона БТК толщиной 3…5 мм.

изоляция стены должна выступать за габариты корпуса котла не менее чем на 100 мм (см.

Рис. 2, стр 9

),

с  каждой  стороны  для  крепления  котла  необходима  достаточно

прочная  стена  (способная  выдержать  вес

котла).



выбрать место установки котла с учетом того, что для удобства обслуживания необходимо свободное

пространство не менее 150 мм по боковым сторонам и не менее 200 мм

снизу котла.

Габаритные размеры котла приведены на Рис. 1 (стр. 5);



котел  навешивается  монтажными  отверстиями  (на

задней стенке) на 2 крючка,  установленные в стене (крючки и

дюбели  входят  в  комплект  поставки).  Расположение

монтажных отверстий показаны на Рис.1.

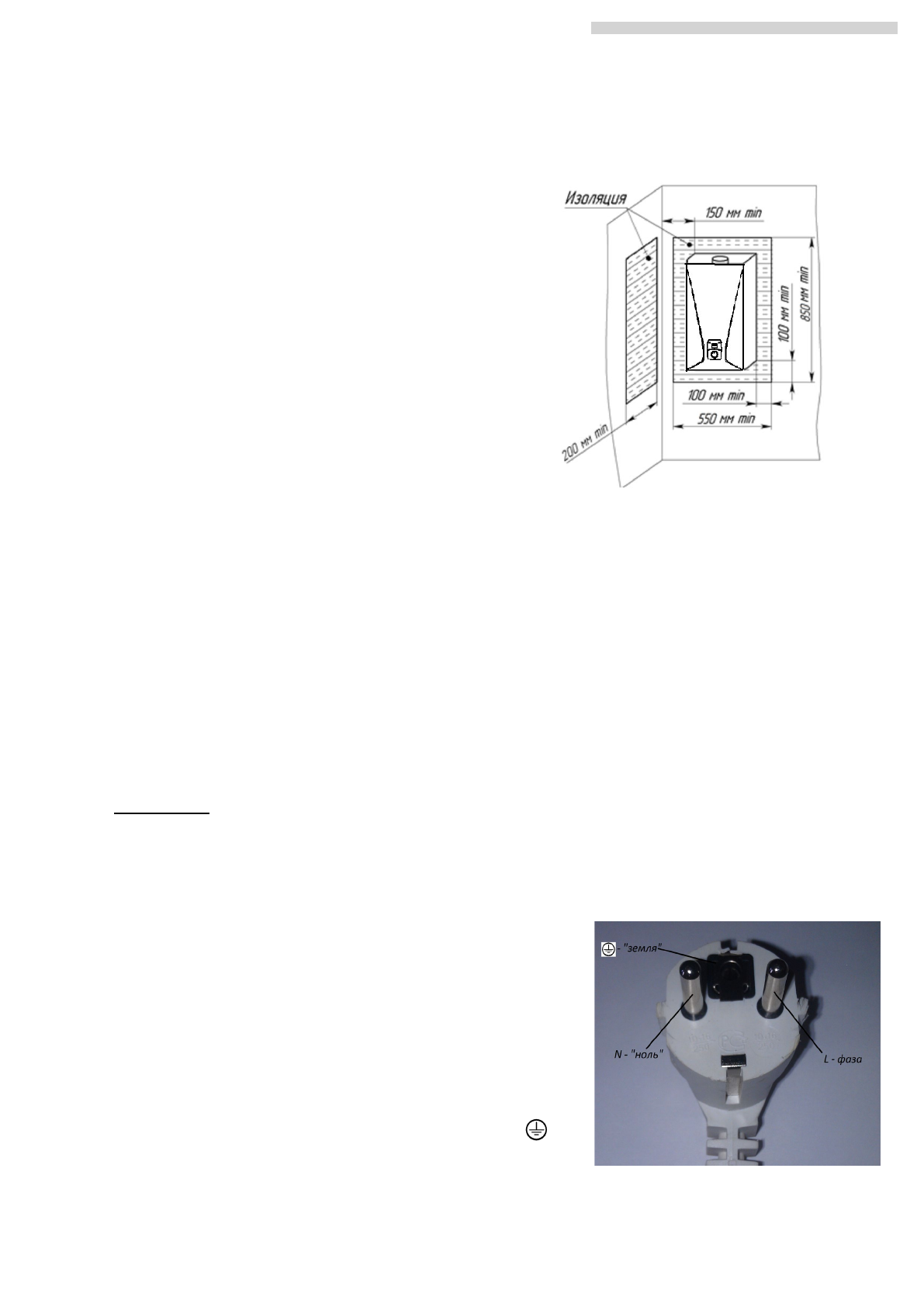

Рис.

2. Изоляция котла

7.2.

Подключение котла к водопроводной и газовой сети



подготовьте соединительные трубы, имеющие условный проход для подсоединения газа Ду15, подсо-

единения к контуру отопления Ду20;



настоятельно рекомендуется установить на входе в систему отопления и выходе из неё два запорных

крана G ¾” (в комплект поставки не входят) для выполнения операций техобслуживания без слива воды из

всей системы отопления;



во избежание загрязнения контура отопления котла на обратной линии системы отопления (перед

котлом) необходимо установить сетчатый фильтр («грязевик») и отстойную ёмкость;



удалите заглушки с присоединительных труб;



подключите котел к системе отопления. Проверьте герметичность соединений;



установите на газопроводе перед котлом газовый фильтр, диэлектрическую вставку

и запорный кран;

подключите  котел  к  газопроводу.  Проверьте  отсутствие  утечек  газа.  Контроль  герметичности  произво-

дится путем обмыливания мест соединений или другими безопасными методами. Появление пузырьков озна-

чает утечку газа. Утечка газа не допускается.

ВНИМАНИЕ!

Трубопроводы  контура  отопления  должны  проходить  через  внутренние  отапливае-

мые помещения, в противном случае возможно замерзание воды в контуре отопления при минусовой

температуре воздуха.

7.3.

Подсоединение котла к электросети

Котел соответствует I классу защиты от

поражения электрическим током.

Для  безопасной  эксплуатации  изделия  необходимо  выполнить

подключение котла к электросети с соблюдением расположения

контактов  «фаза»  и  «ноль»  в  розетке  электрического  тока.  Дан-

ное требование на работоспособность котла не влияет и необхо-

димо  для  соблюдения  норм  электробезопасности.

Для  работы

котел использует стандартную электрическую сеть переменного

тока номинальным напряжением 220 В, частотой 50 Гц, с зазем-

ляющим  контактом.  Заземление

котла  выполняется  через  про-

вод  заземления  сетевого  шнура  с  обеспечением  всех  требова-

ний

к заземлению в соответствии с ГОСТ 27570.0−87.

Провод заземления присоединяется одним концом к винту зазем-
ления  на  нижней  панели.  котла  (обозначенному  знаком

),  а

другим  к  контуру  заземления  помещения,  в  котором  устанавли-

вается котел.

Запрещается использовать для заземления

трубопроводы воды

и газа, а также батареи отопления.
