12

RU

Прежде чем приступить к установке и началу эксплуатации блока питания, ознакомьтесь с
настоящим руководством.

Шаг А:

Извлечение старого блока питания при необходимости:

Если вы собираете новую систему, перейдите к шагу Б.
1.  Отсоедините шнур питания переменного тока от настенной электрической розетки

или ИБП, а также от имеющегося блока питания.

2.  Отсоедините все кабели, подводящие питание к видеокарте, материнской плате и про-

чим периферийным устройствам.

3.  Следуя указаниям руководства по эксплуатации системного блока, демонтируйте блок питания.
4.  Перейдите к шагу Б.

Шаг Б:

 Установка блока:

1.  Убедитесь, что кабель переменного тока блока питания не подключен.
2.  Следуя указаниям руководства по эксплуатации системного блока, установите блок

питания и закрепите приложенными винтами.

3.  Подключите 24-контактный кабель питания. Основной 24-контактный кабель питания осна-

щен съемным 4-контактным механизмом, благодаря чему обеспечивается совместимость
как с 24-контактными, так и с 20-контактными разъемами на материнских платах.

а.      Если на материнской плате имеется 24-контактный разъем, к ней можно напрямую

подключить 24-контактный основной кабель питания от блока питания.

b.      Если материнская плата оснащена 20-контактным разъемом, следует отсоединить

4-контактный кабель от 24-контактного разъема и затем подключить 20-контактный
кабель к материнской плате, не подключая 4-контактного разъема.

4.      Подключите 8-контактный кабель +12V.
a.      Если материнская плата оснащена 8-контактным штепсельным разъемом +12V, следует

подключить кабель с 8-контактным разъемом непосредственно к материнской плате.

b.      Если материнская плата оснащена 4-контактным разъемом, следует отсоединить

4-контактный кабель от 8-контактного разъема и затем подключить 4-контактный
кабель непосредственно к материнской плате.

5.       Подключите кабели для периферийных устройств, кабели PCI-Express и SATA.
a.       Подключите кабели для периферийных устройств к разъемам питания жесткого диска

и CD-ROM/DVD-ROM.

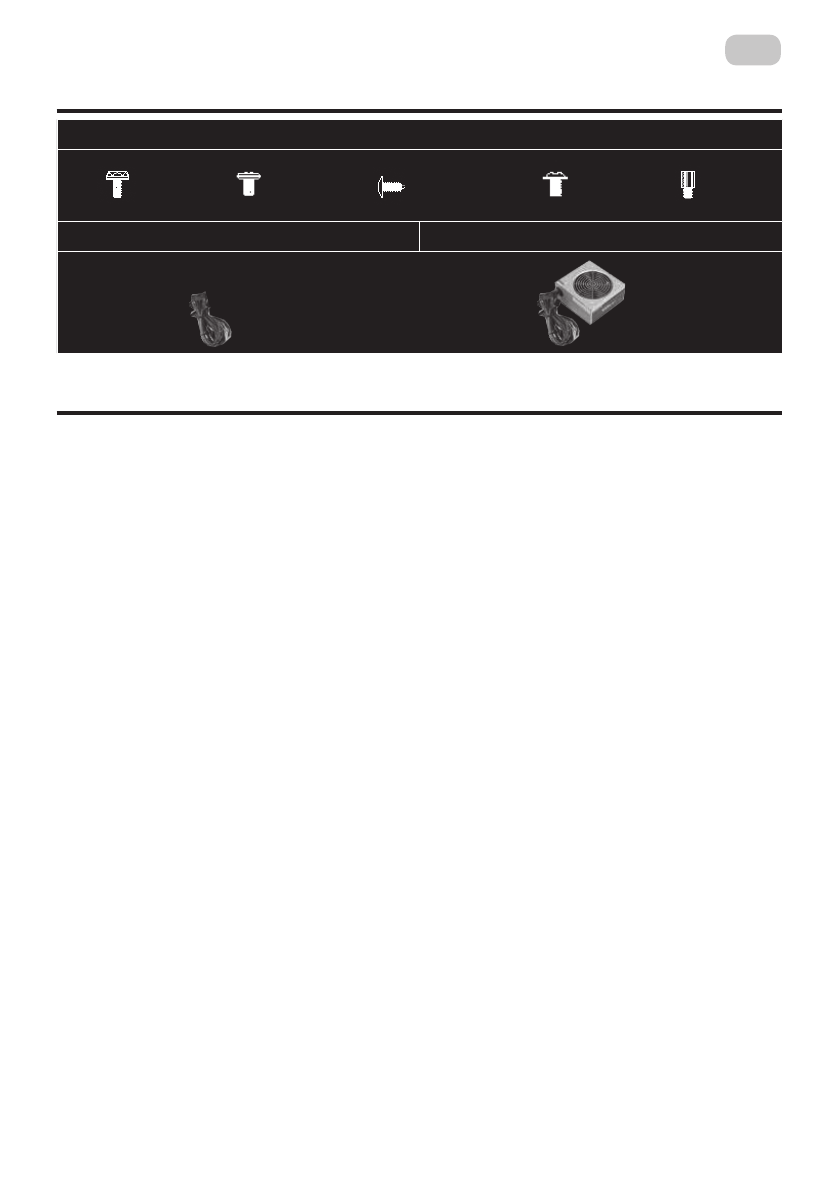

КОМПЛЕКТАЦИЯ

УСТАНОВКА И ПОДКЛЮЧЕНИЕ БЛОКА ПИТАНИЯ

Винты для установки компонентов

Кабель питания

Блок питания

х 6 шт.

х 1 шт.

х 1 шт.

х 3 шт.

х 8 шт.

х 13 шт.

х 3 шт.
