IM2021

28

1

）

take out the outer connector assembly and the exhaust pipe assembly, and remove

the plastic bags;

2

）

insert the heat pipe assembly (the end of the exhaust joint) into the back panel vent

slot (push to the left) and complete the assembly (as shown in Fig. 2).

1.2 Installation of window sealing plate components
1

）

Half  open  the  window

，

and  mount  the  window  sealing  plate  assembly  to  the

window  (as  shown  in  Fig.3  and  Fig.4).Components  can  be  placed  in  horizontal  and

vertical direction.

2

）

Pull  various  components  of  the  window  sealing  plate  assembly  open,  adjust  their

opening  distance  to  bring  both  ends  of  the  assembly  into  contact  with  the  window

frame, and fix various components of the assembly.

1.3 Install the window sealing plate assembly
1

）

the flat end of the exhaust pipe joints must be snapped into place.

2)The pipe cannot be distorted nor has substantial turning

(greater than 45 °). Keep the

ventilation of the exhaust pipe not blocked.

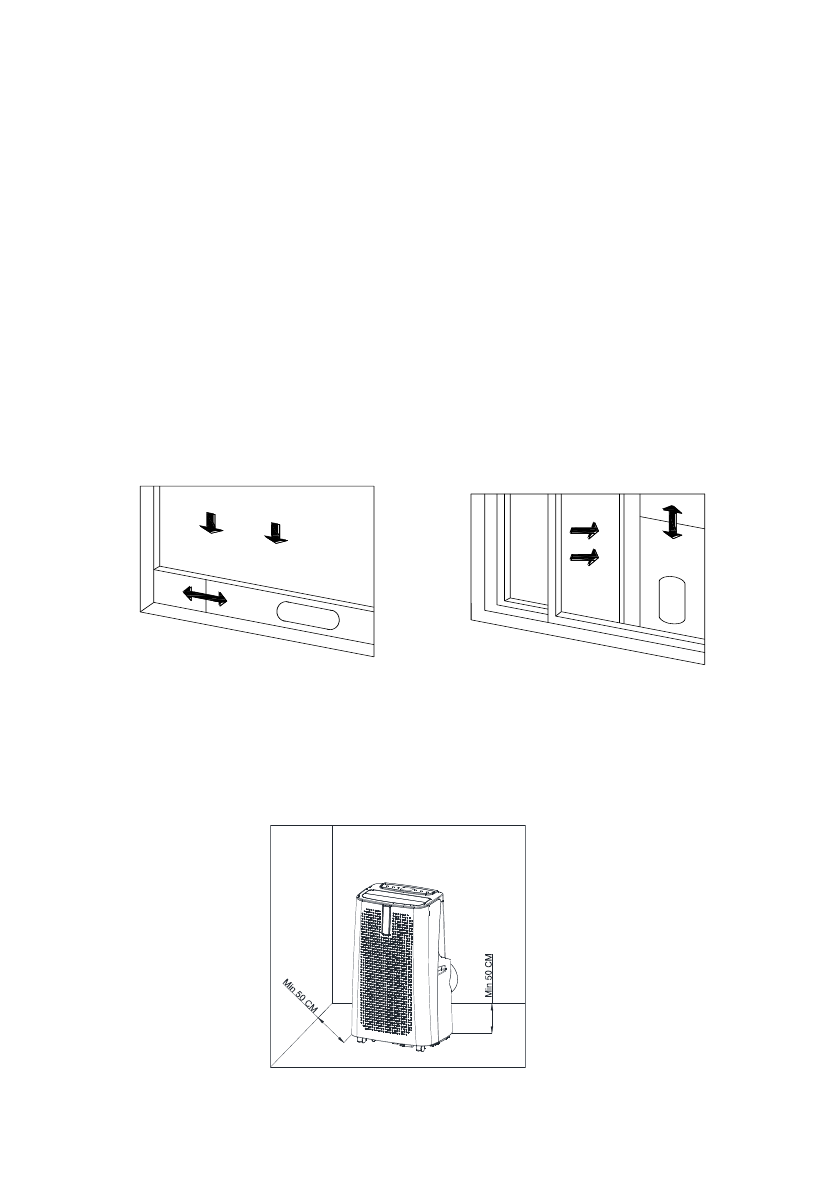

Fig. 3                                                     Fig. 4

1.4  Install the body
1

）

Move the machine with installed heat pipe and fittings before the window, and the

distance between the body and walls or other objects shall be least 50 cm (as shown in

Fig.5).

Fig. 5
