IM2019

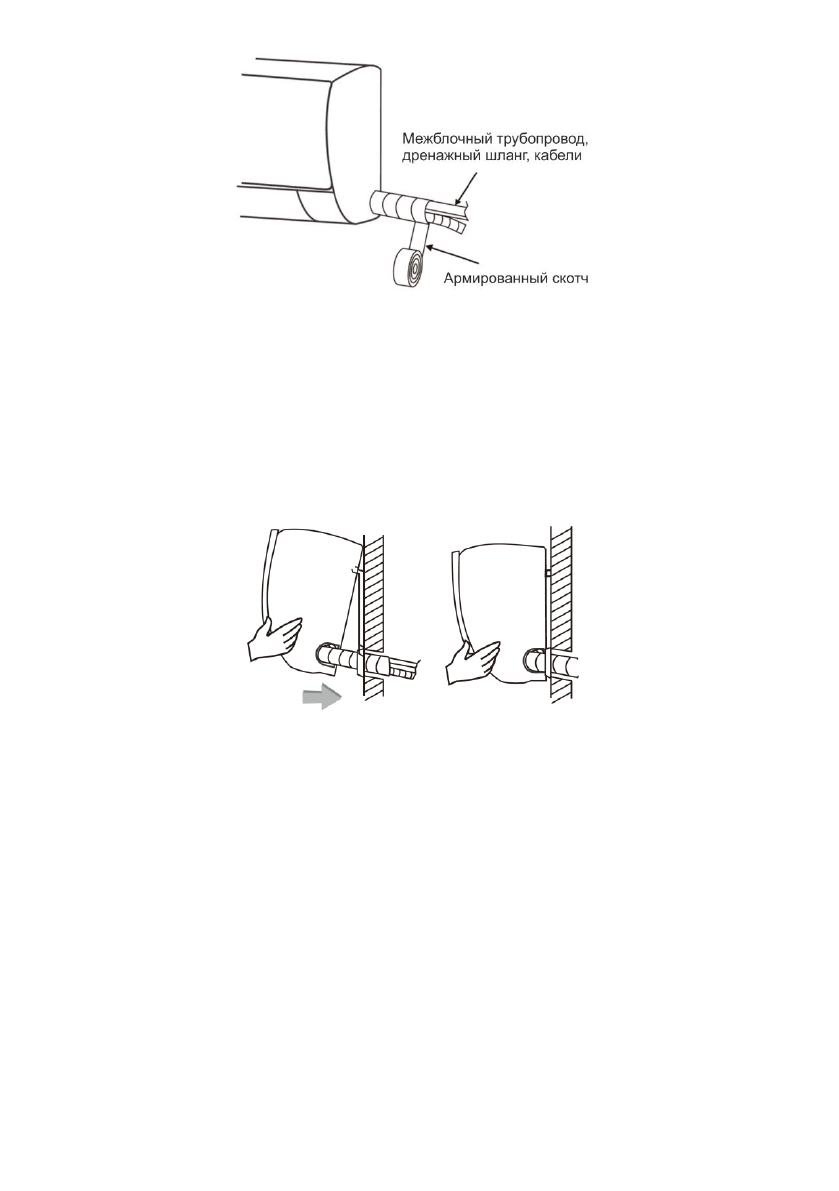

Рисунок 8

Закрепление внутреннего блока

Повесьте внутренний блок на монтажную пластину, затем двигайте блок слева направо.

Убедитесь, что крюк занял правильное положение на монтажной пластине.
2.

Надавливайте на прибор в левой нижней части и верхней правой части в направлении

монтажной пластины, до того момента как крюк встроится на место и издаст щелчок.

Рисунок 9

Подключение соединительного кабеля

1. Откройте панель, снимите винт с сервисной крышки, удалите ee.
2.  Проведите  соединительный  шнур  через  отверстие  для  кабеля  на  задней  части
внутреннего блока и затем вытащите его с противоположной стороны.
3.  Снимите  скобу  крепления  электропроводки;  подсоедините  соединительный  шнур
согласно  принципиальной  электрической  схеме;  затяните  винт  и  зафиксируйте
соединительный шнур скобой крепления электропроводки.
4. Установите крышку на место и затяните винт
5. Закройте панель
