INSTALLATION OF INDOOR UNIT

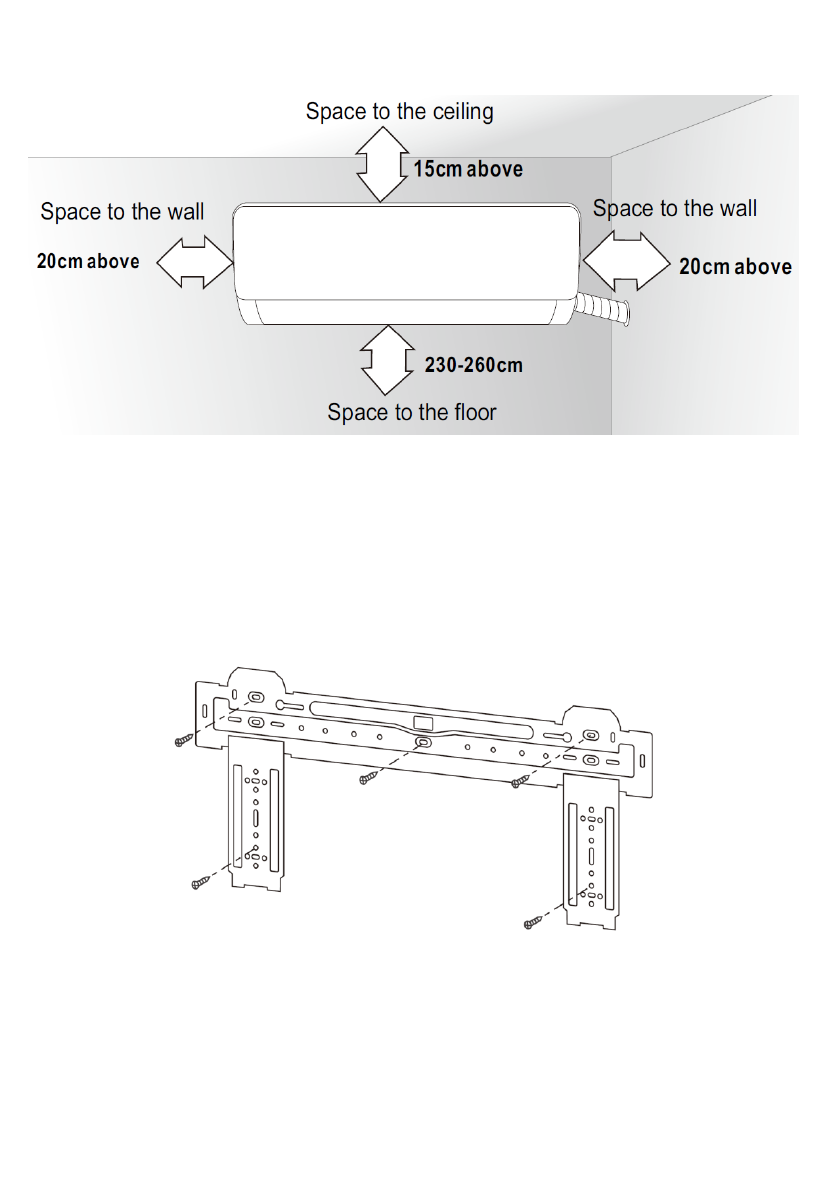

Dimension drawing of indoor unit installation

Fig. 2

Mounting plate


1. The wall for installation of the indoor unit shall be hard and firm, so as to prevent vibration.

2. Use the "+" type screw to fasten the peg board, horizontally mount the peg board on the wall,
and ensure the lateral horizontal and longitudinal vertical.

3. Pull the peg board by hand after the installation, to confirm whether it is solid.


Fig. 3

Wall-through hole


1. Make a hole with an electric hammer or a water drill at the predetermined position on the w all
for piping, which shall slant outwardly by 5°-10°.
2.  To  protect  the  piping and  the  cables  from  being damaged  running  through  the  wall,  and  from
the  rodents  that  may  inhabit  in  the  hollow  wall,  a  pipe  protecting  ring  shall  be  installed  and
sealed with putty.
