Note:

Usually,  the  wall  hole  is  Φ60mm~Φ80mm.  Avoid  pre-buried  power  wire  and  hard  wall

when making the hole

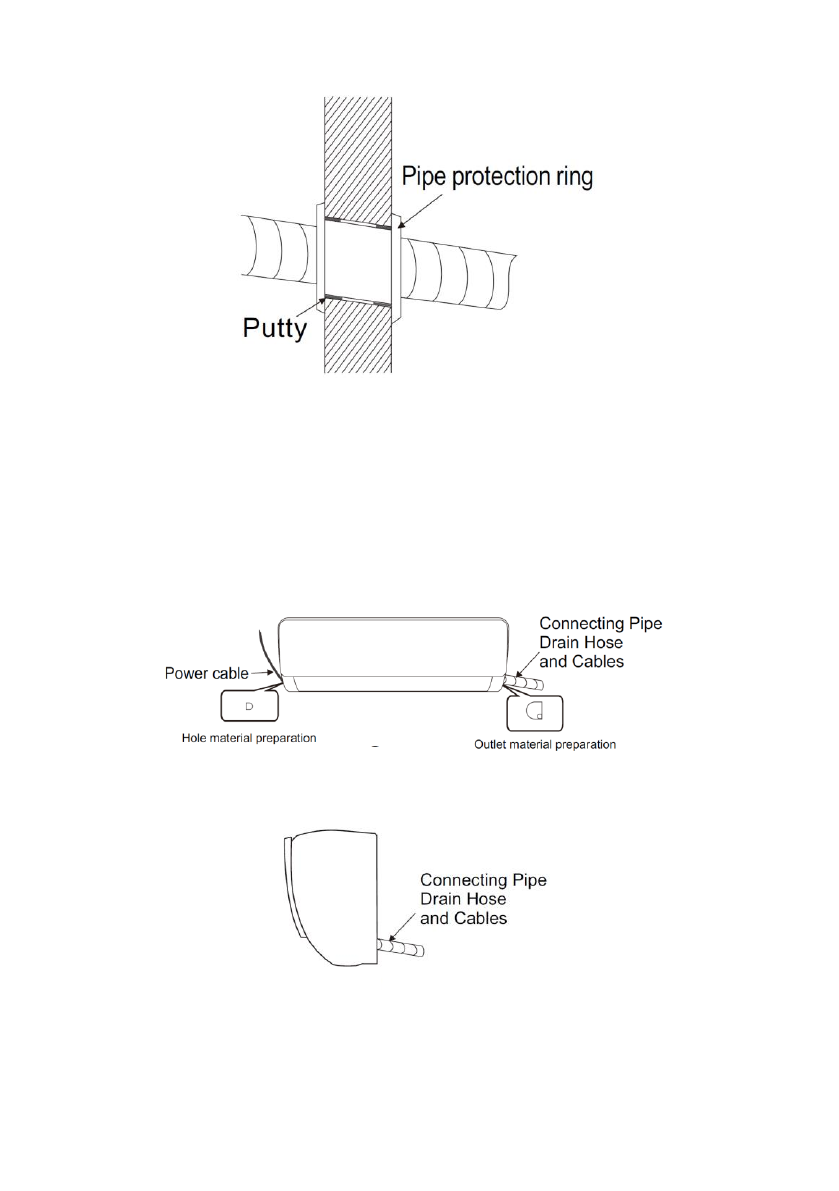

Fig. 4

Route of Pipeline

1.  Depending  on  the  position  of  the  unit,  the  piping  may  be  routed  sideway  from  the  left  or  the
right  (Fig.  5),  or  horizontally  from  the  back  (Fig.  6)  (depending  on  the  pipe  length  of  the  indoor
unit). In the case of sideway routing, cut off the outlet cutting stock of the opposite side.

2. The power cable may be routed separately from the piping. Cut off the outlet  cutting stock and
then run the power cable through the hole.


Fig. 5

Fig. 6

Pipes connection

1. Remove the mountings and pull the indoor unit pipe out of the housing.

2.  Connect  the  connecting  pipe  to  the  indoor  unit:  Aim  at  the  pipe  center,  tighten  the  Taper  nut
