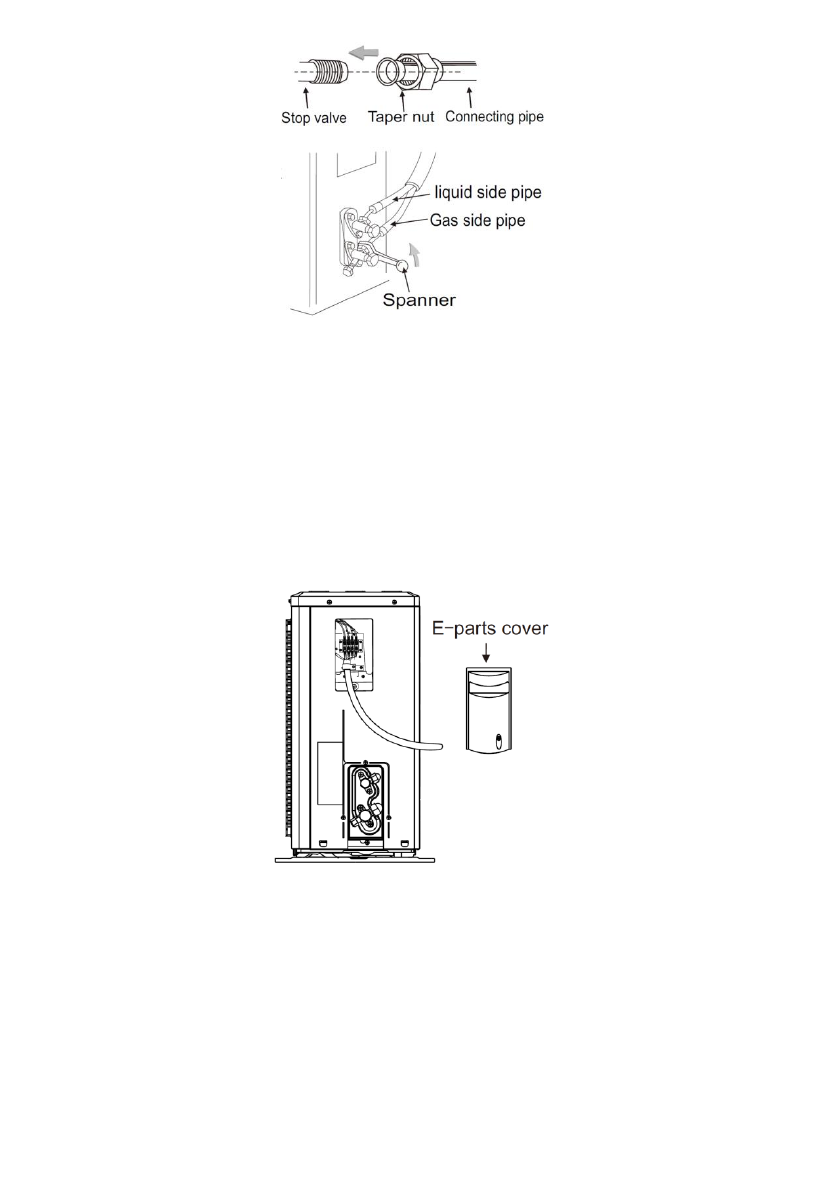

Fig. 13

Wiring Connection

1. Loosen the screws and remove E-parts cover from the unit.

2.  Connect  the  cables  respectively  to  the  corresponding  terminals  of  the  terminal  board  of  the
outdoor unit (see the wiring diagram), and if there are signals connected to the plug, just conduct
butt joint.

3.  Ground  wire:  Remove  the  grounding  screw  out  of  the  electric  bracket,  cover  the  grounding
wire end onto the grounding screw and screw it into the grounding hole.

4. Fix the cable reliably with fasteners.

5. Put the E-parts cover back in its original place and fasten it with screws.

Fig. 14
