IM2020

9

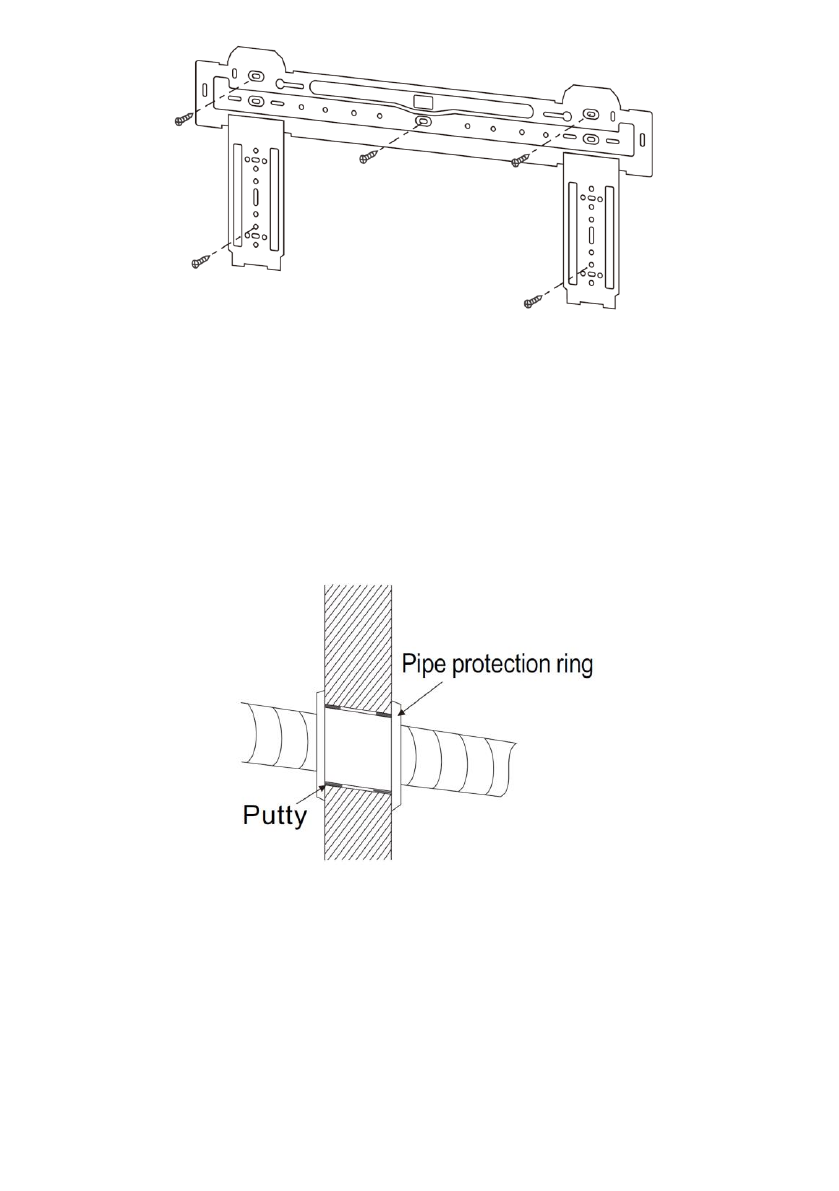

Fig. 3

Wall-through hole


1. Make a hole with an electric hammer or a water drill at the  predetermined position on the wall
for piping, which shall slant outwardly by 5°-10°.

2.  To  protect  the  piping and  the  cables  from  being damaged  running  through  the  wall,  and  from
the  rodents  that  may  inhabit  in  the  hollow  wall,  a  pipe  protecting  ring  shall  be  installed  and
sealed with putty.

Note:

Usually,  the  wall  hole  is  Φ60mm~Φ80mm.  Avoid  pre-buried  power  wire  and  hard  wall

when making the hole

Fig. 4

Route of Pipeline

1.  Depending  on  the  position  of  the  unit,  the  piping  may  be  routed  sideway  from  the  left  or  the
right  (Fig.  5),  or  horizontally  from  the  back  (Fig.  6)  (depending  on  the  pipe  length  of  the  indoor
unit). In the case of sideway routing, cut off the outlet cutting stock of the opposite side.

2. The power cable may be routed separately from the piping. Cut off the outlet cutting stock and
then run the power cable through the hole.
