10

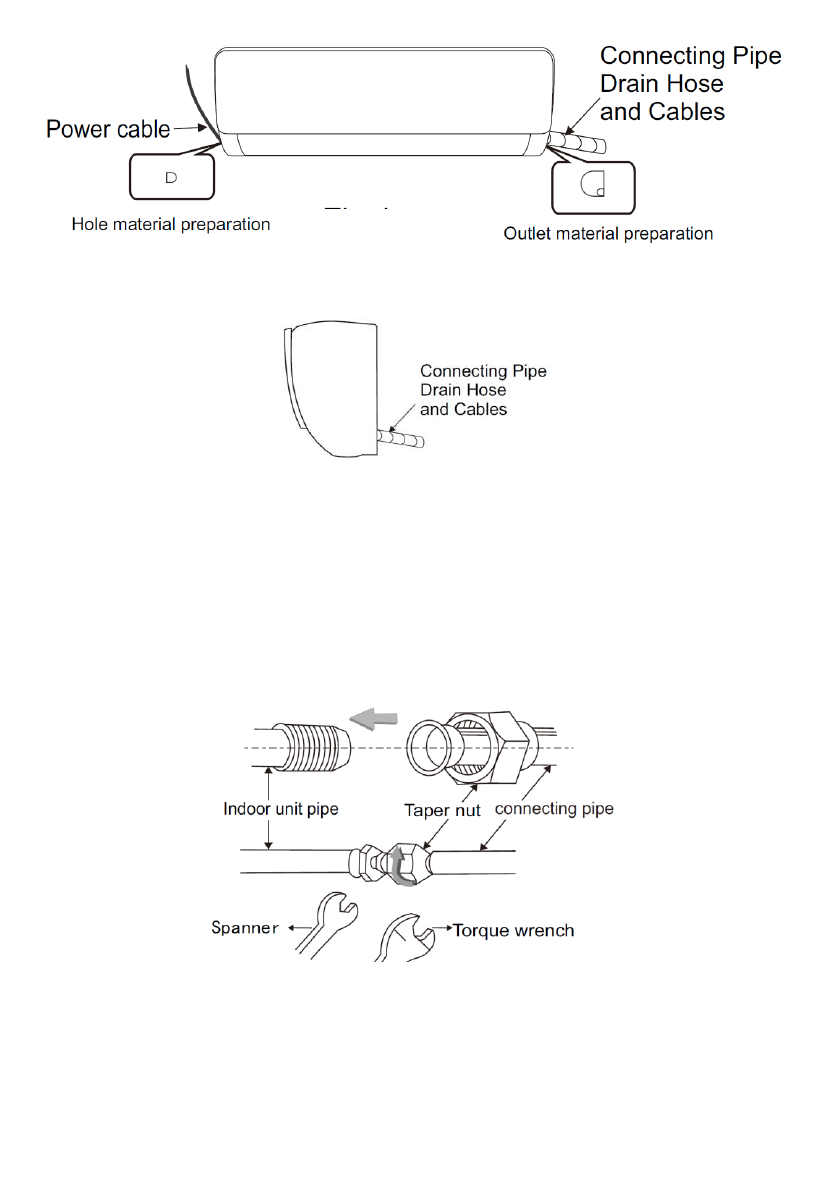

Fig. 5

Fig. 6

Pipes connection

1. Remove the mountings and pull the indoor unit pipe out of the housing.

2.  Connect  the  connecting  pipe  to  the  indoor  unit:  Aim  at  the  pipe  center,  tighten  the  Taper  nut
with  fingers,  and  then  tighten  the  Taper  nut  with  a  torque  wrench,  and  the  direction  is  shown  in
diagram. The torque used is shown in the following table.


Fig. 7

Drain pipe connection

1. Put a corrugation to the output of the indoor unit (a plastic tube with a tip).

2. Fix the connection with a clamp

3.  The  drain  hose  must  be  laid  with  a  slope  towards  the  water  outlet.  The  drain  hose  must   not
have bends, twists, bends, etc. The end of the drain hose shouldn’t touch water
