IM2020

13

INSTALLATION OF OUTDOOR UNIT

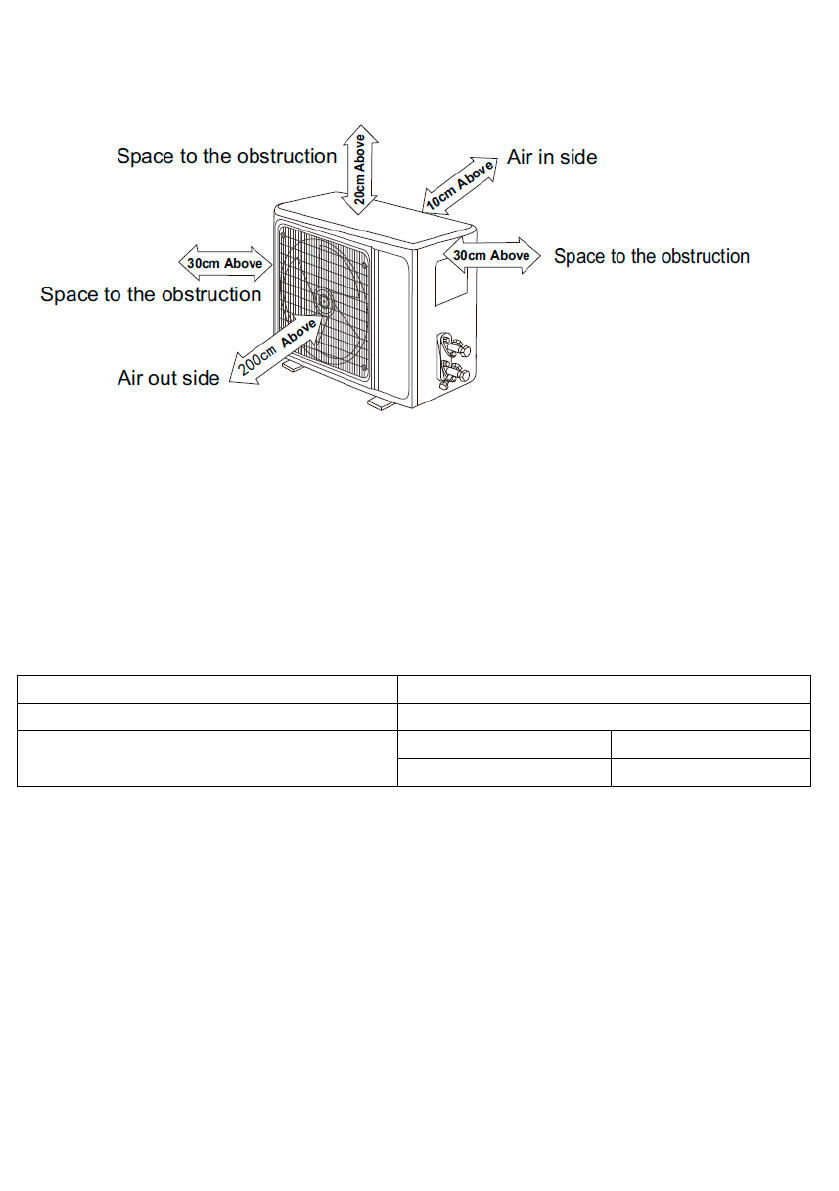

Dimension drawing of outdoor unit installation

Fig. 12

Install the connection pipe

Connect the Outdoor Unit with Connecting Pipe:

Aim  the  counter-bore  of  the  connecting  pipe  at  the  stop  valve,  and  tighten  the  Taper  nut  with
fingers. Then tighten the Taper nut with a torque wrench.

When prolonging the piping, extra amount of refrigerant must be added so that the operation and
performance of the air conditioner will not be compromised.

Piping length

Amount of refrigerant to be added

≤5M

Not needed

5-15M

CC≤12000Btu

20g/m

CC≥18000Btu

30g/m

Note:

 This table is for reference only.
