IM2020

8

Requirements for operations at raised height:



When  carrying  out  installation  at  2  m  or  higher  above  the  base  level,  safety  belts  must  be
worn  and  ropes  of  sufficient  strength  be  securely  fastened  to  the  outdoor  unit,  to  prevent
falling that could cause personal injury or death as well as property loss.

Grounding Requirements:



The air conditioner is the type I electrical appliance and must ensure a reliable grounding.



Do  not  connect  the  grounding  wire  to  a  gas  pipe,  water  pipe,  lightning  rod,  telephone  line,
or a circuit poorly grounded to the earth.



The grounding wire is specially designed and shall not be used for other purpose, nor shall
it be fastened with a common tapping screw.

Others:

The  model  and  rating  value  of  the  fuse  shall  be  subject  to  the  silkscreen  on  corresponding
controller or fuse sleeve.

INSTALLATION OF INDOOR UNIT

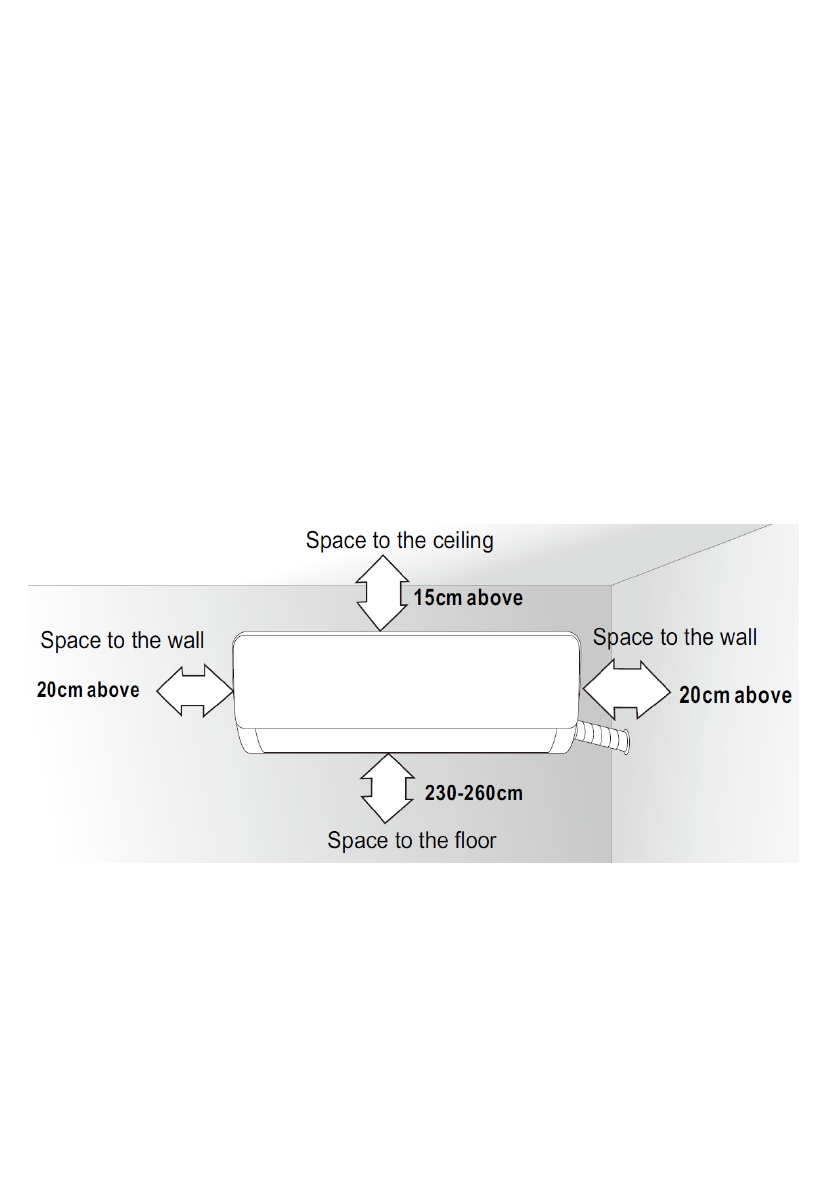

Dimension drawing of indoor unit installation

Fig. 2

Mounting plate


1. The wall for installation of the indoor unit shall be hard and firm, so as to prevent vibration.

2. Use the "+" type screw to fasten the peg board, horizontally mount the peg board  on the wall,
and ensure the lateral horizontal and longitudinal vertical.

3. Pull the peg board by hand after the installation, to confirm whether it is solid.
