Соединение дренажной трубки

1.

На выход внутреннего блока (пластиковую трубку с наконечником) натягивается гофра.

2.

Соединение фиксируется хомутом.

3.

Дренажный  шланг  должен  прокладываться  с  уклоном  в  сторону  выхода  воды.

Дренажный  шланг  не  должен  иметь  перегибов,  скручиваний,  загибов  и  т.п.  Конец
дренажного шланга не должен быть опущен в воду


Оплетка трубопровода

1.

Используйте  армированный  скотч  для  обмотки  соединений  внутреннего  блока  и

межблочного  трубопровода,  а  затем  используйте  изоляционный  материал  для
герметизации, во избежание образования конденсата в соединительных частях.

2.

Соедините  выпускной  патрубок  с  дренажными  трубами  и  выровняйте  межблочный

трубопровод, кабели и сливной шланг прямо.
3.

Используйте  стяжки,  чтобы  обернуть  соединительные  трубки,  кабели  и  сливной  шланг.

Запустите трубку под уклоном вниз.

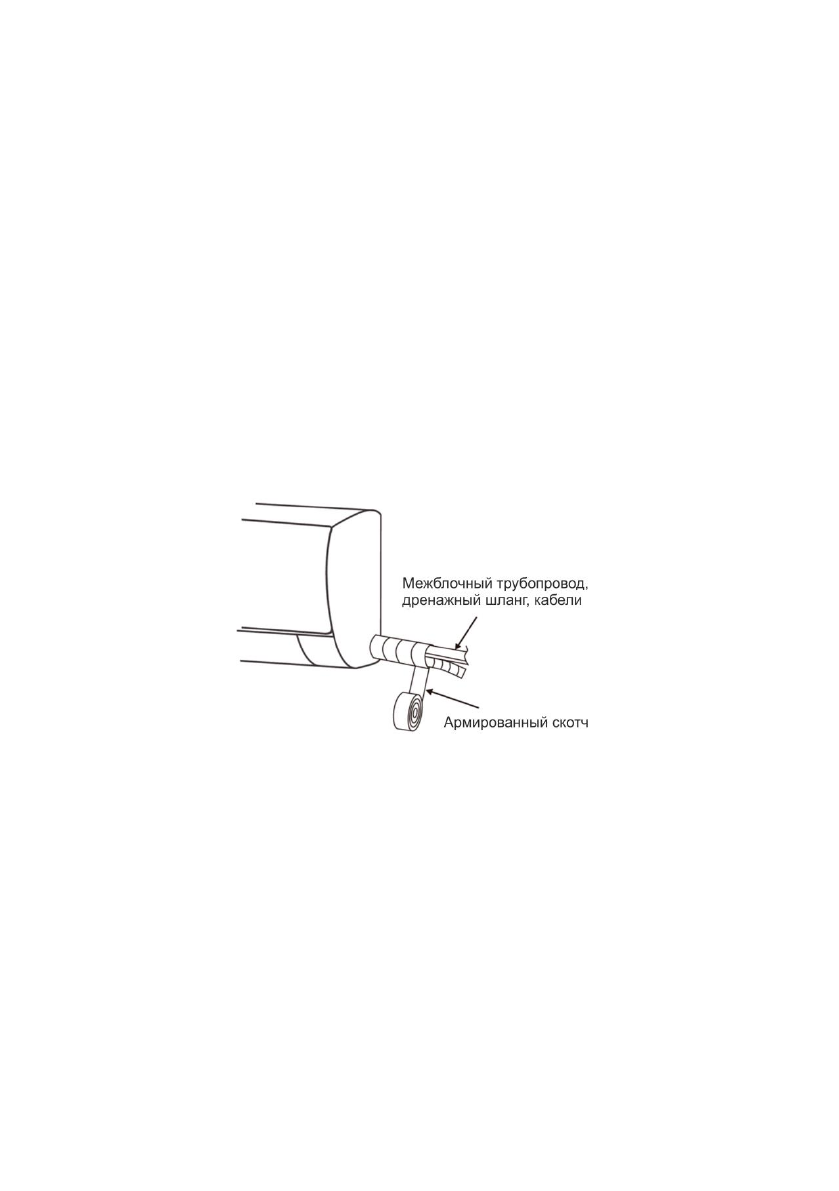

Рисунок 8

Закрепление внутреннего блока


1.

Повесьте внутренний блок на монтажную пластину, затем двигайте блок слева направо.

Убедитесь, что крюк занял правильное положение на монтажной пластине.

2.

Надавливайте  на  прибор  в  левой  нижней  части  и  верхней  правой  части  в  направлении

монтажной пластины, до того момента как крюк встроится на место и издаст щелчок.
