12

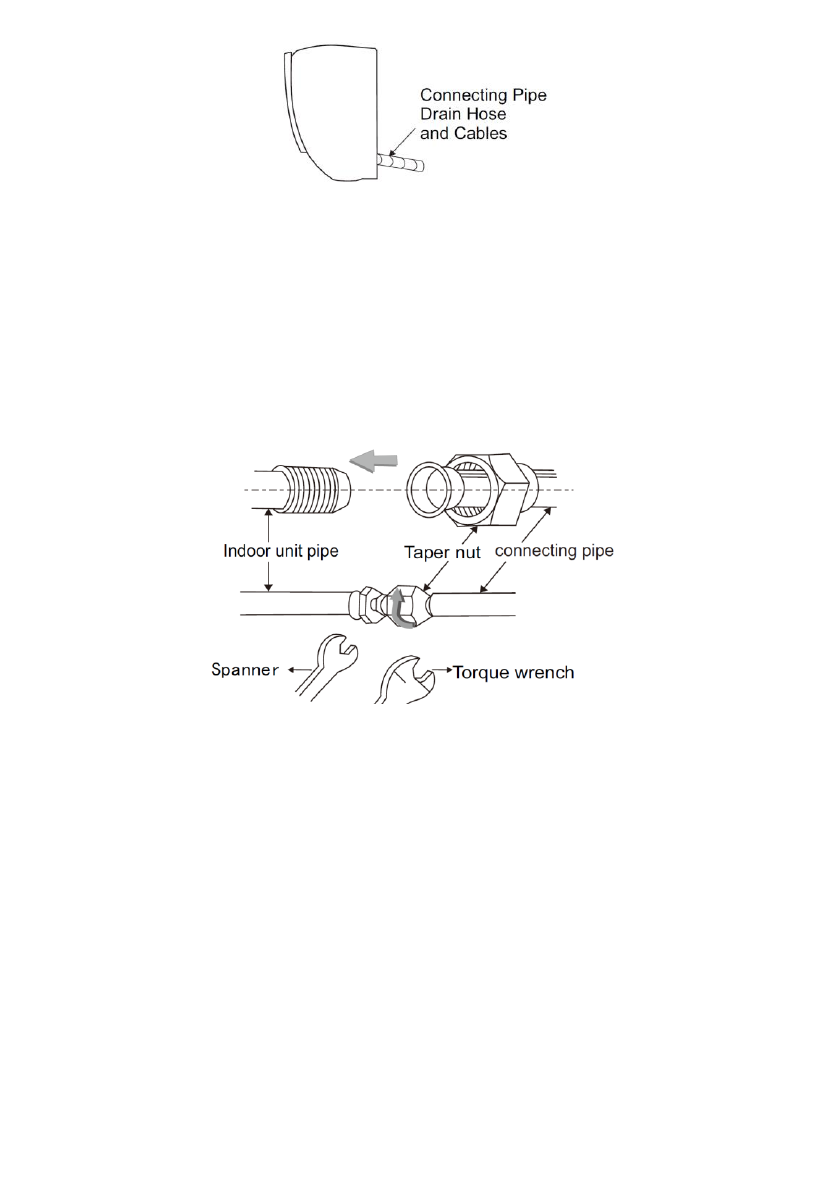

                                                                   Fig. 6

Pipes connection

1. Remove the mountings and pull the indoor unit pipe out of the housing.

2.  Connect  the  connecting  pipe  to  the  indoor  unit:  Aim  at  the  pipe  center,  tighten  the  Taper  nut
with  fingers,  and  then  tighten  the  Taper  nut  with  a  torque  wrench,  and  the  direction  is  shown  in
diagram. The torque used is shown in the following table.

Fig. 7

Drain pipe connection

1. Put a corrugation to the output of the indoor unit (a plastic tube with a tip).

2. Fix the connection with a clamp

3.  The  drain  hose  must  be  laid  with  a  slope  towards  the  water  outlet.  The  drain  h ose  must  not
have bends, twists, bends, etc. The end of the drain hose shouldn’t touch water


Wrap the Piping

1.  Use  the  insulation  sleeve  to  wrap  the  joint  part  the  indoor  unit  and  the  connection  pipe,  and
then  use  insulating  material  to  pack  and  seal  insulation  pipe,  to  prevent  generation  of
condensate water on the joint part.

2.  Connect  the  water  outlet  with  drain  pipes,  and  make  the  connection  pipe,  cables,  and  the
drain hose straight.

3.  Use  plastic  cable  ties  to  wrap  the  connecting  pipes,  cables  and  d rain  hose.  Run  the  pipe
sloping downward.
