Install the connection pipe

Connect the Outdoor Unit with Connecting Pipe:

Aim  the  counter-bore  of  the  connecting  pipe  at  the  stop  valve,  and  tighten  the  Taper  nut  with
fingers. Then tighten the Taper nut with a torque wrench.

When prolonging the piping, extra amount of refrigerant must be added so that the operation and
performance of the air conditioner will not be compromised.

Piping length

Amount of refrigerant to be added

≤5M

Not needed

5-15M

CC≤12000Btu

20g/m

CC≥18000Btu

30g/m

Note:

 This table is for reference only.

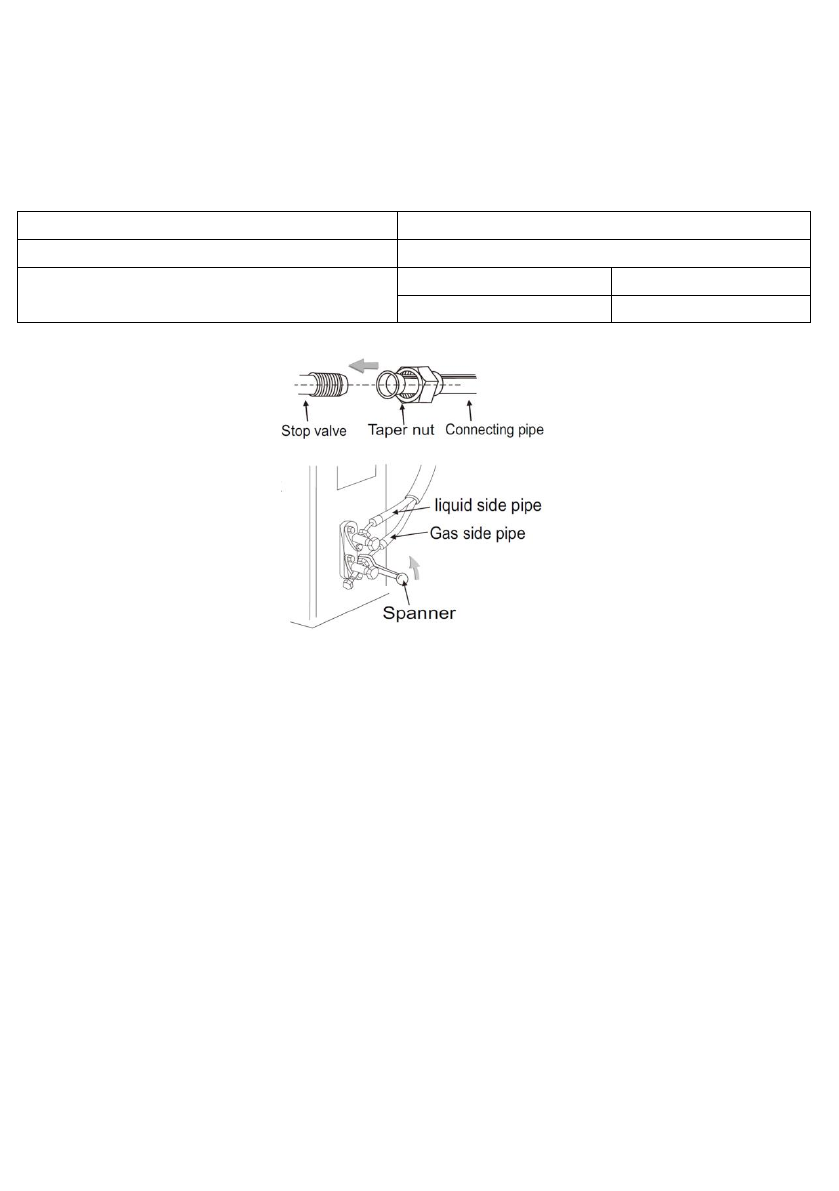

Fig. 13

Wiring Connection

1. Loosen the screws and remove E-parts cover from the unit.

2.  Connect  the  cables  respectively  to  the  corresponding  terminals  of  the  terminal  board  of  the
outdoor unit (see the wiring diagram), and if there are signals connected to the plug, just conduct
butt joint.

3.  Ground  wire:  Remove  the  grounding  screw  out  of  the  electric  bracket,  cover  the  grounding
wire end onto the grounding screw and screw it into the grounding hole.

4. Fix the cable reliably with fasteners.

5. Put the E-parts cover back in its original place and fasten it with screws.
