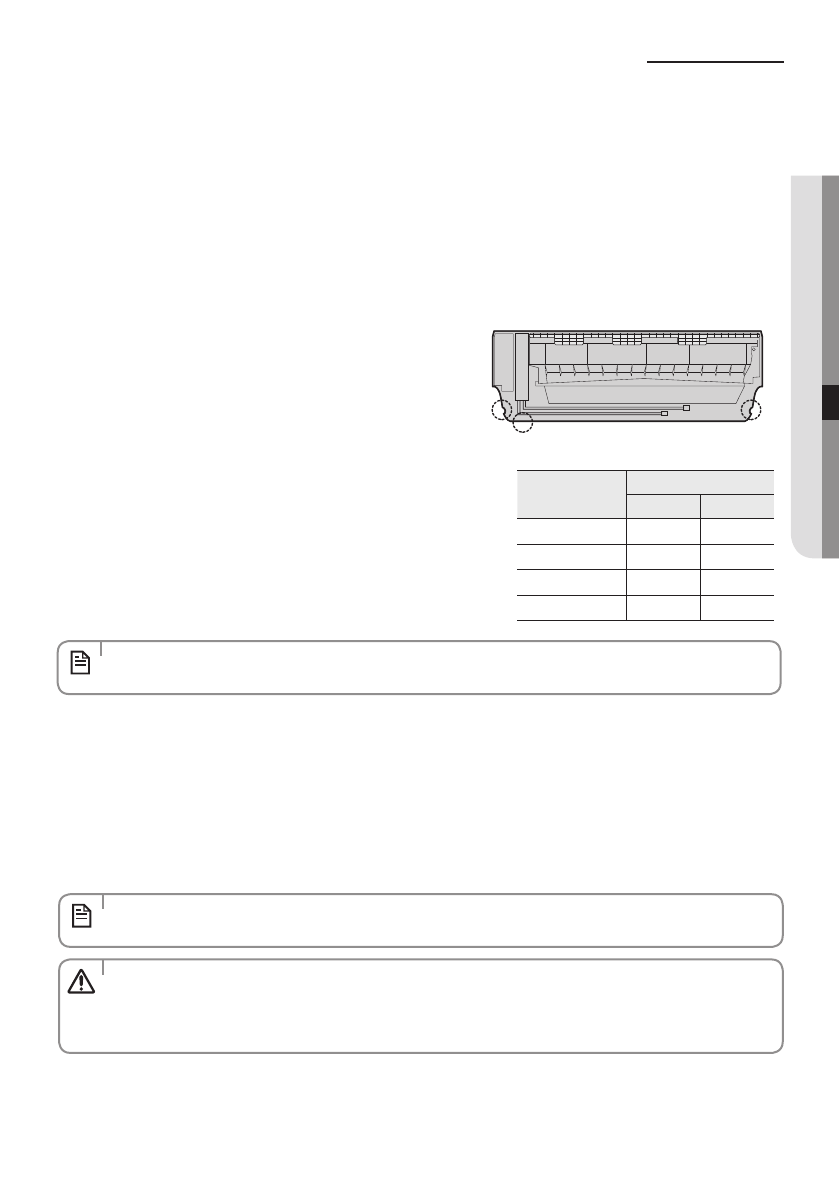

установка и монтаж соединительных трубок внутреннего блока
1. Вырежьте подходящую продавленную часть (A или B) на задней панели
внутреннего блока, если вы подключаете эту трубку непосредственно с
тыльной стороны.
2. Сгладьте острые кромки.
3. Снимите защитные колпачки с трубок и соедините соединительные
трубки одну с другой. Закрутите гайки сначала руками, а затем с
помощью динамометрического ключа, прилагая следующий крутящий
момент:
Соединяйте внутренний и наружный блоки поставляемыми медными трубками с помощью раструбных соединений. Применяйте
только изолированные бесшовные трубы холодильного класса, (типа Cu DHP согласно ISO1337), очищенные от смазки и
раскисленные, рассчитанные на рабочие давления не менее 4200 кПа и на давление внутреннего разрыва не менее 20700 кПа. Ни
в коем случае не должны применяться санитарно-технические медные трубы.
Имеются 2 трубки различного диаметра для хладагента:
• Трубка меньшего диаметра для жидкого хладагента
• Трубка большего диаметра для газообразного хладагента
Короткая трубка уже подсоединена к кондиционеру. Возможно, вам придется удлинить эту трубку, воспользовавшись
соединительной трубкой (поставляется по отдельному заказу).
Способы присоединения к трубке хладагента различаются в зависимости от положения выхода этой трубки по отношению к стене:
• Справа (A)
• Слева (B)
• Снизу (С)
• С тыльной стороны
Наружный
диаметр
Крутящий момент
Н•м
кгс•см
ø6,35 мм
14~18
140~180
ø9,52 мм
34~42
350~430
ø12,70 мм
49~61
500~620
ø15,88 мм
68~82
690~830
• Если вам понадобится укоротить или удлинить трубки, обратитесь к стр. 42~43.
4. Срежьте лишнюю изоляцию из пеноматериала.
5. При необходимости изогните трубку, чтобы уложить ее по днищу внутреннего блока.
Затем протяните ее через соответствующее отверстие.
f f
Трубка не должна выступать из тыльной стенки внутреннего блока.
f f
Радиус изгиба должен быть 100 мм или больше.
6. Пропустите трубку через отверстие в стене.
7. Более подробная информация о подключении к наружному блоку и о продувке воздухом приведена на стр. 46~48.
• Затяните накидную гайку динамометрическим ключом указанным способом.
Если накидная гайка будет затянута слишком туго, раструб может сломаться, и возникнет утечка газа хладагента.
• НЕ ЗАМУРОВЫВАЙТЕ СОЕДИНЕНИЯ ТРУБОК!
Все соединения трубок хладагента должны быть легко доступными и удобными для обслуживания.
• Трубка должна быть изолирована и жестко закреплена на месте после окончания установки и испытания на утечку
газа; дополнительная информация приведена на стр. 50.
B
A
C
вниМаниЕ
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
Русский-41
