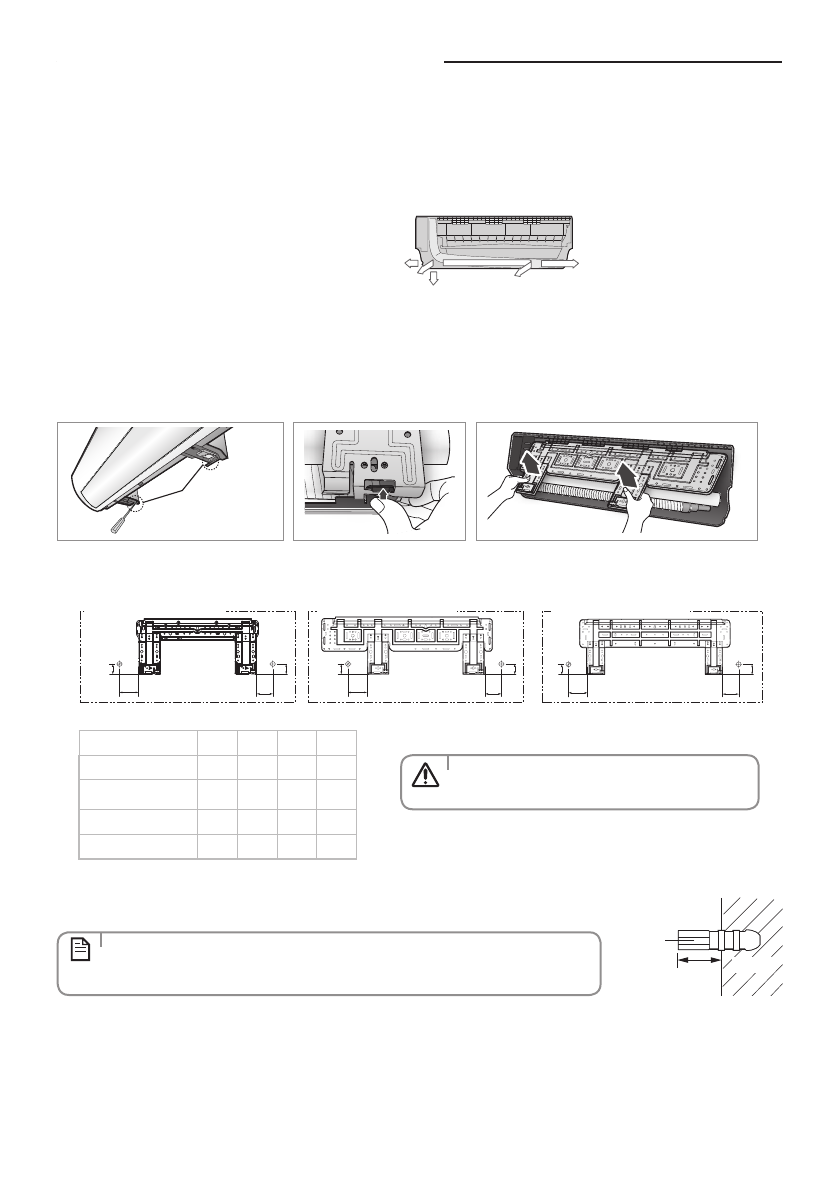

крепление монтажной пластины
Выбор направления сливного шланга зависит от того, где вы хотите установить внутренний блок. Поэтому прежде чем крепить
монтажную пластину к стене или к оконной раме, необходимо определить положение отверстия диаметром 65 мм, через которое
будут пропускаться провода, трубки и шланг, соединяющие внутренний блок с наружным.
При установке на стену, трубки и провода могут подводиться:
3. Определите положение отверстия для трубки и сливного шланга как показано на рисунке, и просверлите отверстие
внутренним диаметром 65 мм так, чтобы оно слегка наклонялось вниз.
Стена
<20 мм
Пробка из
пластика
4. Закрепите внутренний блок.
Если вы крепите внутренний блок к стене
(1) Прикрепите монтажую пластину к стене, не забывая о весе внутреннего блока.
Если вы крепите внутренний блок на оконной раме
(1) Определите положение деревянных стоек, которые нужно прикрепить к оконной раме.
(2) Прикрепите деревянные стойки к оконной раме, учитывая вес внутреннего блока.
(3) Прикрепите монтажную пластину к деревянным стойкам, пользуясь винтами-саморезами.
Если вы крепите внутренний блок к гипсокартону
(1) Воспользуйтесь крепежеискателем, чтобы определить расположение стояков.
(2) Закрепите подвеску пластины на двух стояках.
• Если вы будете крепить эту пластину к бетонной стене с использованием пробок
из пластика, следите за тем, чтобы промежуток между стеной и пластиной,
создаваемый указанной пробкой, был не более 20 мм.
1. Снимите крышку, как описано на странице 37~38.
2. Снимите с внутреннего блока Пластину для навешивания.
(1) Отвинтите 2 винта, которыми Пластина для навешивания крепится к внутреннему блоку.
(2)
Выдавливайте крючки (в нижней части внутреннего блока) вверх, чтобы снять установочную пластину с крючков, которые ее
удерживают.
(3) Потяните установочную пластину, чтобы полностью вытащить ее из внутреннего блока.
Винт
A
C
B
D
D
Направление трубки
• Справа (A)
• Слева (B)
• Снизу_справа (С)
• С тыльной стороны_справа
или слева (D)
• После того, как вы выберите направление
трубки, просверлите только одно отверстие.
(Ед. изм.: мм)
B
A
D
C
B
A
D
C
B
A
D
C
Отверстие для трубки (Ø65 мм)
Отверстие для трубки (Ø65 мм)
Отверстие для трубки (Ø65 мм)
Модель
A
B
C
D
07
, AR09HP
36
60
65
36
AR09JQ/HQ
12
36
120
81
36
18
36
190
81
36
24
33
110
110
33
