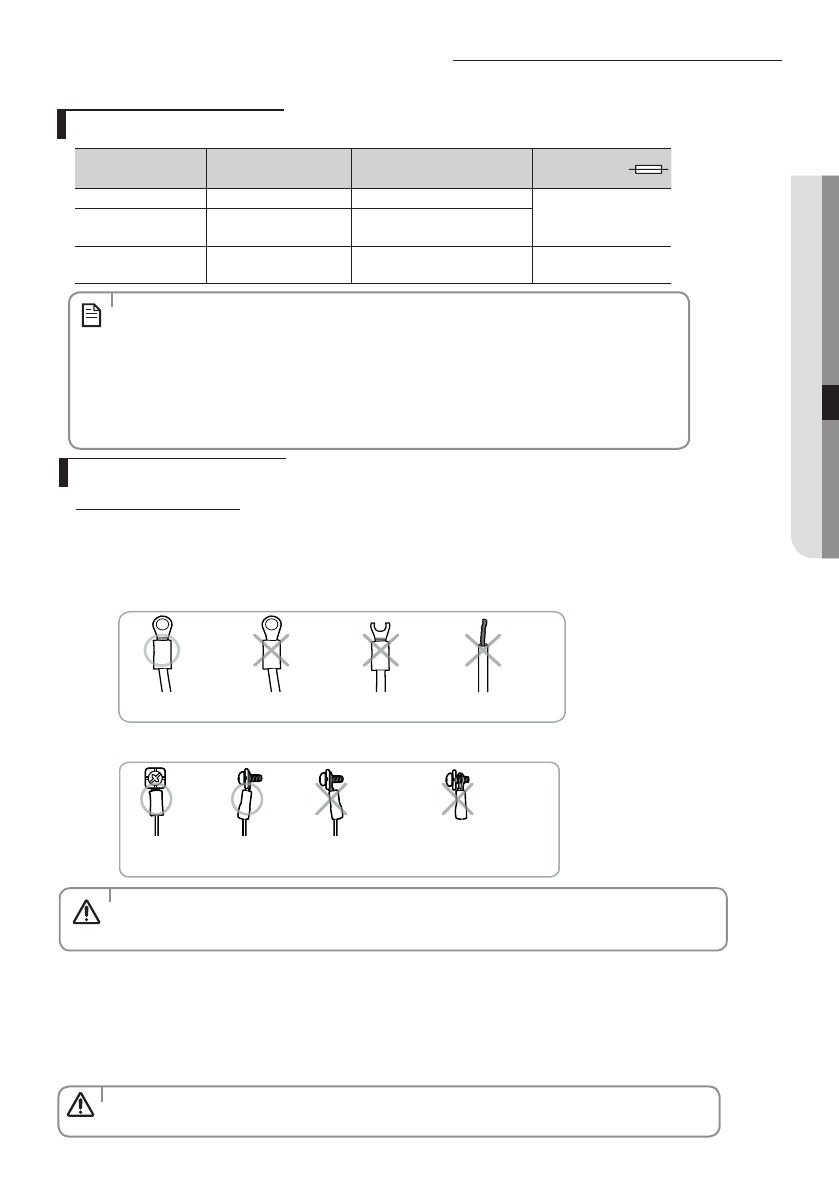

Подсоединение электропроводов
Спецификация проводов
Подсоединение проводов
Электромонтажные работы
(1) Выполняя электромонтажные работы и заземление, соблюдайте требования технических стандартов для
электроустановок и правил монтажа электропроводок, предусмотренные местным законодательством.
(2)
Затяните винты на клеммной панели с крутящим моментов в 1,2-1,8 Н•м (12-18 кгс•см).
(3) Меры предосторожности, которые необходимо соблюдать при подключении проводов к клеммной колодке.
Перед подключением провода убедитесь, что контактная часть наконечника направлена вверх.
Перевернуто
Наконечник
поврежден.
Провод не обжат
кольцевым контактом.
Наконечник должен быть плотно затянут винтом.
- Плохой контакт может перегреваться и стать причиной возгорания.
Наконечник перевернут
обратной стороной по
отношению к клемме.
Либо винт вставлен
неправильно, либо наконечник
плохо затянут винтом.
• Для подключения к контактной колодке используйте провода только с кольцевом наконечником.
Провода, устанавливаемые при проведении электромонтажных работ без кольцевого наконечника,
могут стать причиной пожара из-за перегрева электрических контактов.
1. Удлините соединительный провод, если это необходимо.
• Не соединяйте два или большее число различных проводов для увеличения длины.
Это может привести к возгоранию.
При установке устройства сначала выполните соединения для хладагента, а затем электрические соединения.
Прежде чем выполнять электрические соединения, подключите кондиционер к системе заземления.
Если устройство демонтируется, то сначала отключите электрические провода, а затем снимайте трубки хладагента.
Если наружный блок располагается на расстоянии более 4,5 или 5,5 метров от внутреннего блока, то вам необходимо удлинить
провод. Максимальная длина провода - 15(
07/09/12/18
) / 20(
24
) метров.
• Подключите питающий провод к дополнительному выключателю сети. Если какой-либо
провод невозможно подсоединить к источнику питания, его следует объединить с каким-либо
проводом, контактное отверстие которого ≥ 3 мм.
• Используйте экранированный кабель (категория 5, меньше чем 50пФ/м), для условий с
высоким уровнем помех.
• Кабель питания для узлов устройства при использовании вне помещения не должен быть
легче, чем гибкий кабель с полихлоропреновой изоляцией. (Код обозначения
IEC: 60227 IEC 53/CENELEC: H05VV-F, IEC: 60245 IEC 66/CENELEC: H07RN-F, IEC: 60245 IEC 57/CENELEC: H05RN-F
)
Модель
Питающий провод
Соединительный провод
Предохранитель
07/09
3G1,0мм
² H05VV-F
5G1,0мм
² H07RN-F
20A
12
3G1,5мм
² H05VV-F
3G1,5мм
² H07RN-F
2x0,75мм
² H05RN-F
18/24
3G2,5мм
² H05VV-F
3G2,5мм
² H07RN-F
2x0,75мм
² H05RN-F
25A
вниМаниЕ
вниМаниЕ
ПРИМЕЧАНИЕ
Русский-39
