2 . Откройте крышку.
3 . Удалите винт, крепящий крышку разъема.
4 . Пропустите соединительный провод через тыльную сторону внутренннго блока и подключите провод к клеммам.
(См. рисунок ниже)
• На каждом проводе нанесен соответствующий ей номер клеммы.
5 . Пропустите второй конец провода в отверстие диаметром 65 мм в стене.
6 . Закройте крышку клеммной колодки, туго закрутив винт.
7 . Закройте крышку.
8 . Снимите крышку клеммной колодки на стенке наружного блока.

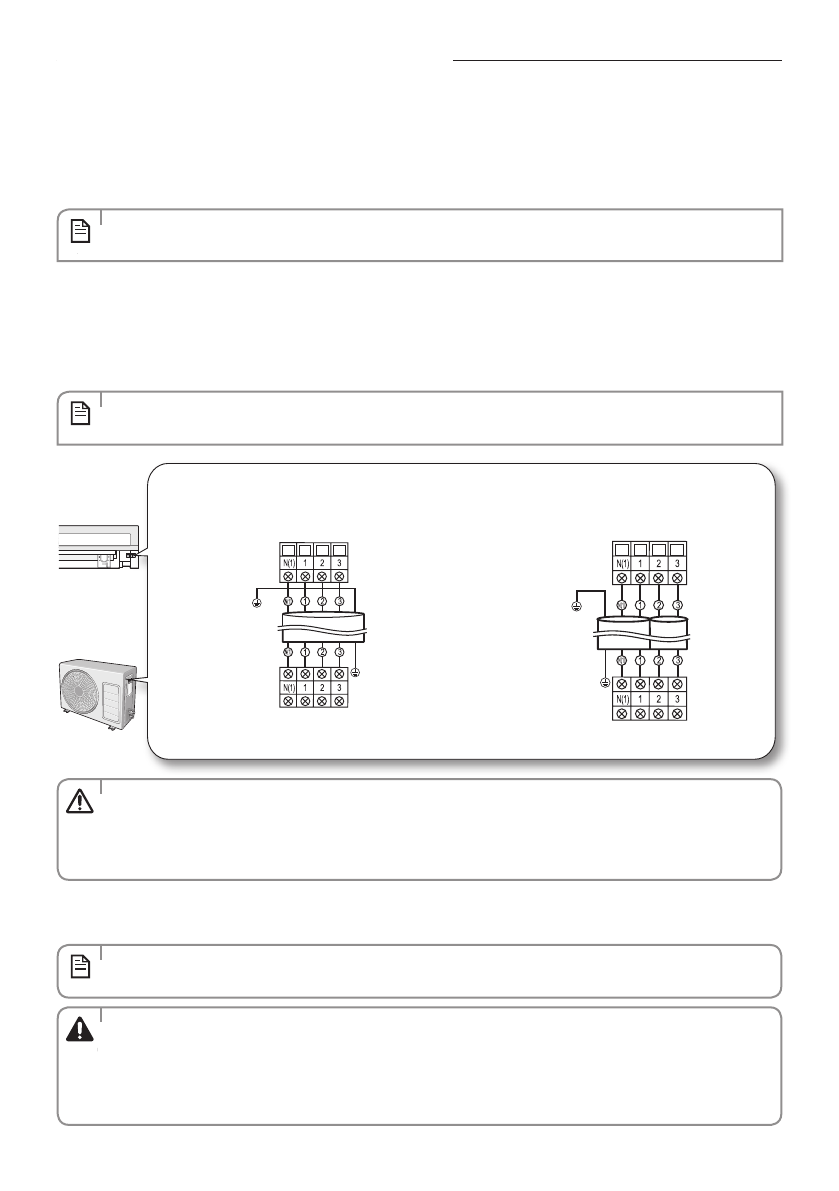

9. Подсоедините провода к клеммам как показано на рисунке.
• На каждом проводе нанесен соответствующий ей номер клеммы.
Внутренний блок
Наружный блок
• Также круглые клеммные зажимы должны соответствовать размеру винта в клеммной коробке.
• После подключения проводов убедитесь, что номера контактов на внутреннем/наружном блоке совпадают.
• Необходимо прокладывать провод питания и провод связи отдельно, им нельзя находиться в одном кабеле.
• Длина кабеля питания не должна превышать 30 м.
10. Присоедините заземляющий провод к клеммам заземления.
11. Закройте крышку клеммной колодки, туго закрутив винт.
• Если вы живете в России и Европе, проконсультируйтесь с уполномоченным поставщиком, как определить полное
сопротивление источника электропитания, прежде чем монтировать устройство.
• Надежно соединяйте провода, чтобы их нельзя было легко вытащить.
(Плохой контакт может привести к выгоранию проводов.)
• Присоединяйте провода в соответствии с цветовыми кодами, справляясь по электрической схеме.
• Провод питания и соединительный провод должен выбираться в соответствии со спецификацией, приведенной на
стр. 39.
Внутренний блок
Наружный блок
Провод заземления
(Зеленый/Желтый)
Провод заземления
(Зеленый/Желтый)
Провод заземления
(Зеленый/Желтый)
Внутренний блок
Наружный блок
07/09
12/18/24
Подсоединение электропроводов
ПРЕдуПРЕЖдЕниЕ
вниМаниЕ
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
