Внутренний блок данной серии оснащен

функцией подачи свежего (приточного) воз-

духа в помещении  Приточный воздух посту-

пает через воздуховод (внешний диаметр

с учетом теплоизоляции составляет 53 мм)

во внутренний блок, где очищается с помо-

щью фильтра, проходит через нагнетающий

вентилятор и выбрасывается через специ-

альное отверстие в левой верхней части

внутреннего блока  Отверстие выброса при-

точного воздуха защищено специальным

автоматическим выдвижным клапаном, ко-

торый направляет воздушный поток в воз-

духозаборное отверстие внутреннего блока

и препятствует проходу воздуха через вну-

тренний блок, если функция подачи свежего

воздуха не используется

Общие требования к установке

Выберите один из следующих вариантов

подключения воздуховода:

Вариант 1: слева, вместе с трубопроводом

хладагента, дренажной трубой и соедини-

тельными кабелями  Для плотного прижима

воздуховода и труб, используйте комплект-

ную металлическую скобу

Металлическая

скоба

Вариант 2: правый, вместе с трубопроводом

хладагента, дренажной трубой и соедини-

тельными кабелями  Для плотного прижима

воздуховода и труб, используйте комплект-

ную металлическую скобу

Металлическая

скоба

Монтажная пластина

Откидывающиеся

упоры

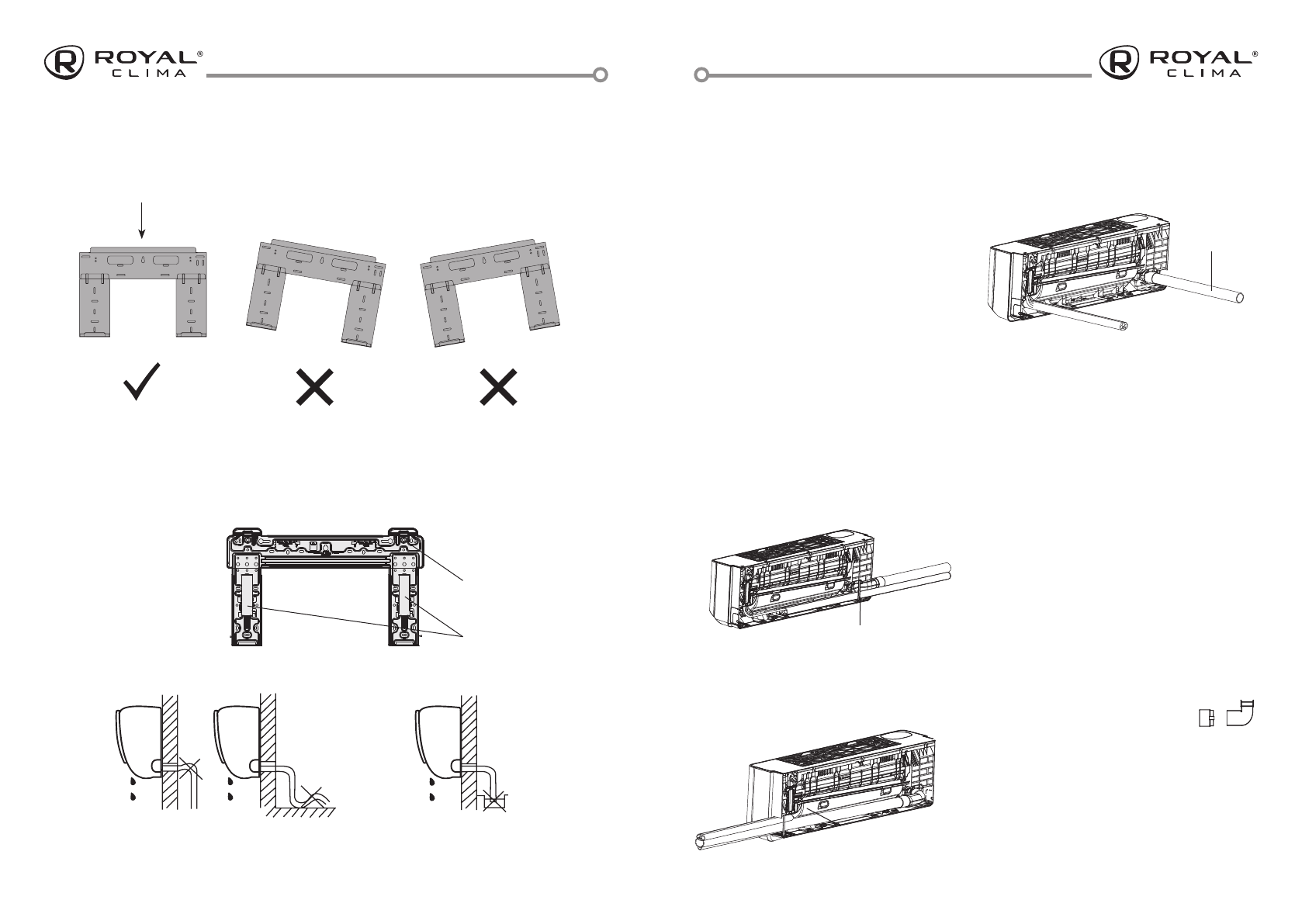

•   При установке вну треннего блока убедитесь, что монтажная пластина (панель) будет на-

ходиться в правильном положении

•   Не прокладывайте дренажный трубопровод так, как изображено на рисунке:

•   При монтаже вну треннего блока вы можете воспользоваться специальными упорами,

размещенными на монтажной пластине вну треннего блока  Упоры позволяют зафикси-

ровать блок в отведенном положении при выполнении работ  При необходимости, после

окончания монтажа упоры мог у т быть демонтированы

Правильное положение монтажной панели

Не делайте подъёмов и петель

Не опускайте конец

трубопровода в воду

Рекомендации по монтажу воздуховода приточного воздуха

Вариант 3: вывод назад, под отдельное от-

верстие для воздуховода

Приточный

воздуховод

Примечание:

диаметр отверстия для воздуховода при-

точного воздуха зависит от диаметра используемого

воздуховода, применения дополнительной теплоизо-

ляции (если необходимо), а также от применяемого для

бурения отверстия инструмента и использования ста-

билизационной гильзы

•  Использование алмазного бурения позволяет проде-

лывать отверстия в нижней части рекомендуемого ди-

апазона (благодаря получению отверстия с ровными

стенками)

•  При использовании обычного бурения необходимо

учитывать неровности стенки отверстия и выбирать

диаметр в верхней части допустимого диапазона

Для

вариантов вывода коммуникаций внутреннего блока

1 и 2 в стене рекомендуется подготовить 2 отверстия:

одно отверстие для труб хладагента, дренажной трубы

и межблочных кабелей (рекомендуемый диаметр 40-

45 мм), второе для воздуховода приточного воздуха

(рекомендуемый диаметр 55-65 мм); либо подготовить

единое отверстие диаметром 83 мм под небольшим

уклоном в сторону улицы  При выборе 3 варианта

вывода коммуникаций — рекомендуемый диаметр

отверстия для воздуховода приточного воздуха со-

ставляет 55–65 мм, а для труб хладагента, дренажного

шланга и межблочных кабелей — 40–45 мм, так же с

небольшим уклоном в сторону улицы

Сборка воздуховода

Шаг 1  Подсоедините тру-

бу приточного воздухово-

да к прямому коннектору

(с теплоизоляцией)  Для

этого совместитме резьбу прямого коннек-

тора с резьбой на конце воздуховода и по-

верните упора  Не прикладывайте слишком

много усилий, чтобы не повредить резьбу

Заизолируйте место входа воздухопода при-

точного воздуха в прямой коннектор широ-

кой липкой изоляционной лентой

Прямой

коннектор

(с тепло-

изоляцией)

Угловой

коннектор
