Uk-4

Н

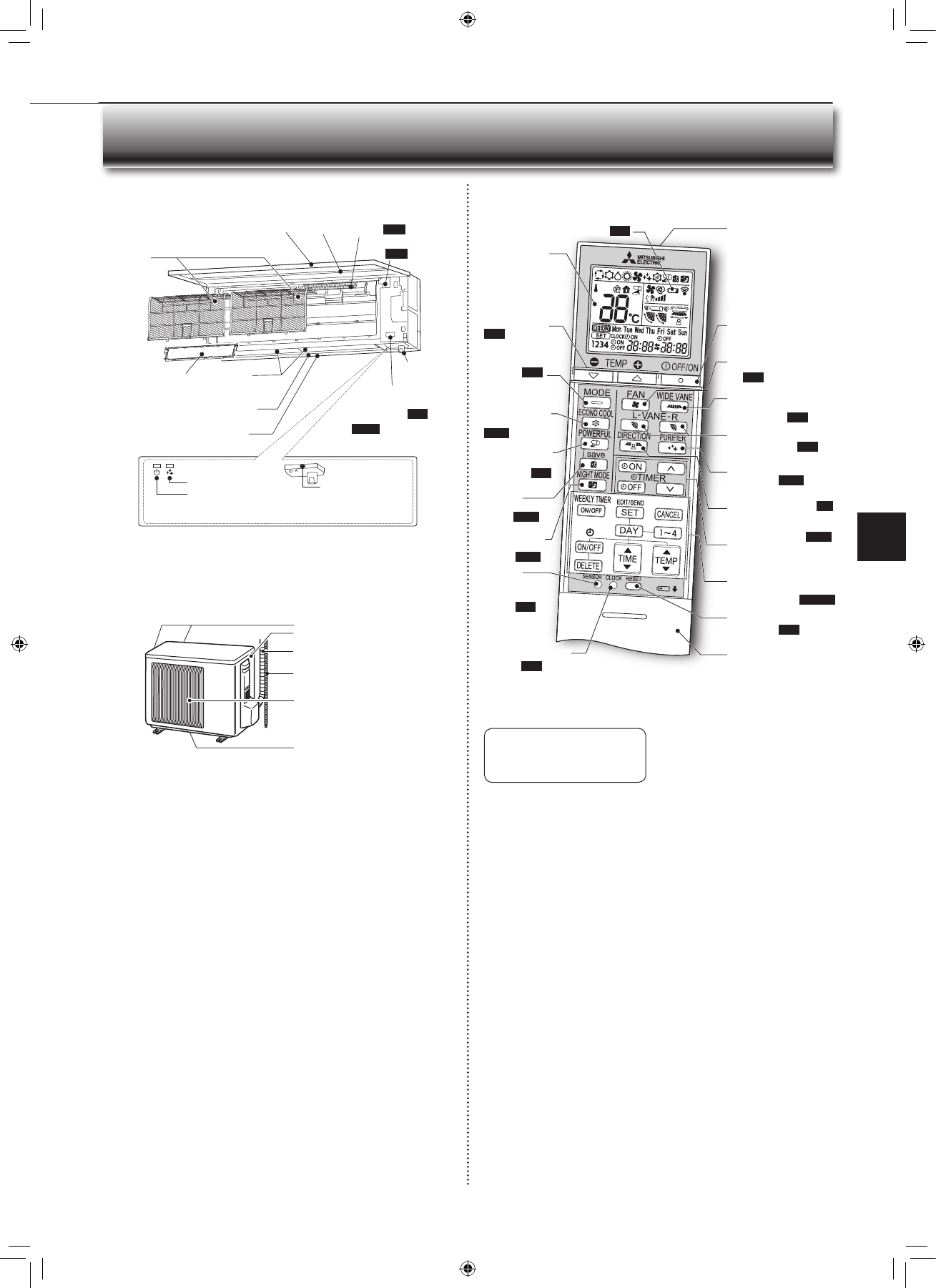

АЗВИ ОКРЕМИХ ЧАСТИН ПРИЛАДУ

Внутрішній блок

Пульт дистанційного керування

Зона випромінювання

сигналу

Радіус дії сигналу:

прибл. 6 м

Під час отримання сигна-
лу внутрішній блок подає
звуковий сигнал.

Зона робочо-

го дисплея

Індикатор необхідності замі-

ни елемента живлення

 С. 5

Кнопка OFF/ON

(зупинка/робота)

Кнопки

регулювання

температури

 С. 7

Кнопка енергоз-

береження під

час охолодження

ECONO COOL

 С. 10

Кнопка керування

швидкістю вентилято-

ра

 С. 8

Кнопка управління за-

слінкою VANE

 С. 8

Кнопки налаштування часу й

таймера TIME, TIMER

 С. 5, 12

  Збільшення часу

  Зменшення часу

Кнопка годинника

CLOCK

 С. 5

Кнопка скидан-

ня RESET

 С. 5

Кришка

Щоб відкрити пульт дис-

танційного керування,

зсуньте кришку вниз. Щоб

отримати доступ до кно-

пок тижневого таймера,

зсуньте кришку ще далі.

Користуйтеся тільки пультом дистан-

ційного  керування,  що  постачається

в комплекті з приладом.

Не  використовуйте  інші  пульти  дис-

танційного керування.

Якщо 2 або більше внутрішніх блоків

установлено  близько  один  до  одно-

го, то один із внутрішніх блоків може

помилково  прийняти  сигнал  пульта

дистанційного  керування,  спрямова-

ного на інший блок.

Кнопка

збереження

i-save

 С. 10

Кнопки налаштування

тижневого таймера

WEEKLY TIMER

 С. 5, 13

Зовнішній блок

Вигляд зовнішніх блоків може відрізнятися.

*1 Рік та місяць виготовлення вказано на заводській табличці.

Повітрозабірні отвори (ззаду та збоку)

Охолоджувальні труби

Дренажний шланг

Повітровипускний отвір

Вихідний дренажний отвір

Кнопка управління

шириною заслінки

WIDE VANE

 С. 8

Кнопка очищувача

PURIFIER

 С. 11

DIRECTION (напрямок)

 С. 9

Кнопка управлін-

ня потужністю

POWERFUL

 С. 12

Кнопка NIGHT

MODE (нічний

режим)

 С. 11

Кнопка

датчика

SENSOR

(i-see)

 С. 6

Заводська табличка *1

Кнопка вибору

режиму

 С. 7

Пульт дистанційного керування

Коли пульт дистанційного керування

не використовується, тримайте його

поруч із кондиціонером.

Індикаторна лампочка роботи

Зона прийому сигна-

лів із пульта дистан-

ційного керування

Перемикач

аварійної

експлуатації

 С. 18

Горизонталь-

на заслінка

Повітро-

забірний

отвір

Повітряний

фільтр

Фільтр очищення повітря

(дезодорувальний фільтр,

чорний, фільтр очищення

повітря з іонами срібла,

синій, не входить до

комплекту)

Передня панель

Повітровипускний

отвір

Пристрій очищення

повітря

 С. 14

Датчик i-see

(температу-

ра на рівні

підлоги)

 С. 6

(Очищення повітря)
(Живлення)

Заводська табличка *1

Інтерфейс Wi-Fi

 С. 15
