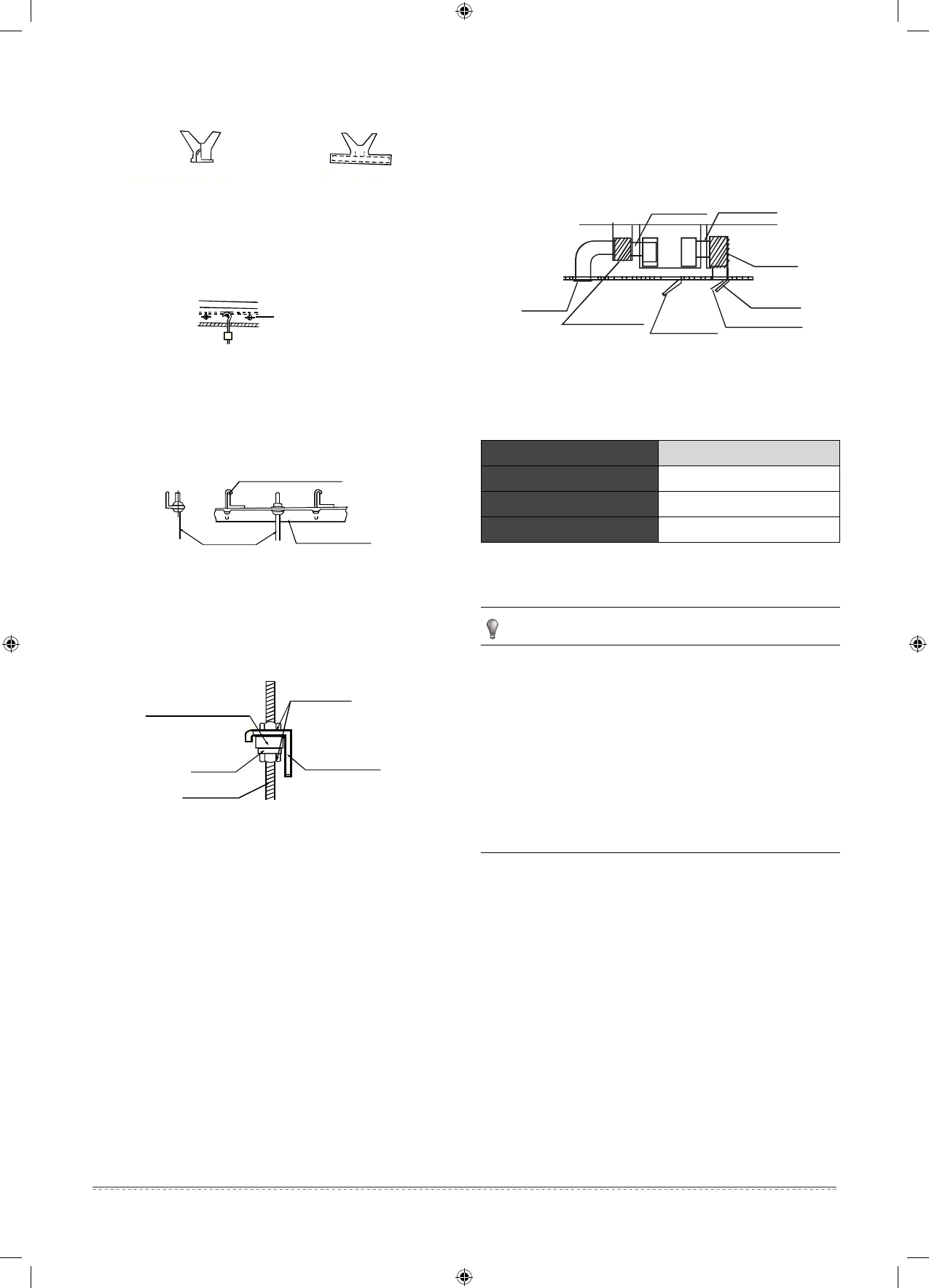

Инструкция по монтажу
5
Новые бетонные блоки
Вкладка или вставка нарезных болтов. (См. рис. 5-3).
Вставка в форме лопасти
Вставка в форме направляющей
Рис. 5-3
Ранее установленные бетонные блоки
Просверлите в плите отверстия, установите в них дюбели и ввер-
ните монтажные болты. (См. рис. 5-4).
Стальная полоса
Встроенный болт
(Подвешивание трубы и вставка болта)
Рис. 5-4
Стальная конструкция
Установите опорную угловую стальную конструкцию и закрепите
кондиционер на ней. (См. рис. 5-5).
Монтажный болт с крючком
Монтажные болты
Опорная угловая
стальная конструкция
Рис. 5-5
5.3 Навеска внутреннего блока
(1) Подвесьте внутренний блок на монтажные болты.
(2) Установите внутренний блок горизонтально при помощи
уровня. В противном случае может произойти утечка.
Амортизационная прокладка
Гайка
Выступающая часть
Монтажный болт
Шайба
Рис. 5-6
Воздушный фильтр и вентиляционный канал
1. Установите воздушный фильтр в соответствии с инструкцией.
2. Подсоедините кондиционер к вентиляционному каналу.
5.4 Конструкция воздуховода
1. Воздухозаборное и воздуховыпусконое отверстия должны
быть разнесены на достаточное расстояние, чтобы предот-
вратить попадание выходящего воздуха в воздухозаборный
канал.
2. Внутренний блок оборудован воздушным фильтром.
•
Рекомендуемый способ подсоединения воздуховода
Воздушный фильтр
Воздухозаборное
отверстие
Звукопоглощающая
камера
Брезентовое соединение
Брезентовое соединение
Контрольное
отверстие
Звукопоглощающая
камера
Отверстие выхода
воздуха
Рис. 5-7
3. В процессе установки учитывайте следующие значения ста-
тического давления.
Таблица 5-1
МОДЕЛЬ (КВт)
Статическое давление (Па)
12~24
30
30~36
80
42~60
100
Учитывайте данные приведенной выше таблицы при монтаже
воздуховодов. В противном случае возможно появление ненор-
мального шума, утечка воды и другие нежелательные явления.
ПРЕДУПРЕЖДЕНИЕ
1. Воздуховод не должен опираться на внутренний блок.
2. При подсоединении воздуховода используйте негорючее
брезентовое соединение для предотвращения вибрации.
3. Устанавливайте воздуховод в месте, удобном для снятия и
технического обслуживания.
4. Изменяйте статическое давление вентилятора в соответ-
ствии со статическим давлением во внешнем воздуховоде.
5. При монтаже блока в конференц-зале или другом помеще-
нии, где шум нежелателен, установите звукопоглощающую
камеру и нанесите шумозащитный слой на внутреннюю по-
верхность воздуховода для звукоизоляции системы каналов
и ослабления шума, вызываемого движением воздушного
потока.
