Инструкция по монтажу
4
4. ОСМОТР И ПЕРЕМЕЩЕНИЕ
ОБОРУДОВАНИЯ
После поставки необходимо проверить содержимое упаковки и
немедленно сообщить дилеру о любых повреждениях.
При перемещении оборудования соблюдайте следующие ин-
струкции.
1
Хрупкое изделие; обращайтесь с осторожностью.
Храните оборудование в вертикальном положении во из-
бежание повреждения компрессора.
2 Заранее выберите путь, по которому будете переносить обо-
рудование.
3 Перемещайте оборудование в оригинальной упаковке, пока
это возможно.
4 При поднятии оборудования всегда используйте защитные
приспособления для предотвращения повреждения ремнями
и следите за положением центра тяжести устройства.
5. МОНТАЖ ВНУТРЕННЕГО БЛОКА
5.1 Место установки
Внутренний блок следует устанавливать в месте, кото-
рое отвечает следующим требованиям.
•
Имеется достаточное пространство для монтажа и сер-
висного обслуживания.
•
Потолок выполнен горизонтальным, и его конструкция
способна выдержать вес внутреннего блока.
•
Перед выходным и входным отверстиями нет препят-
ствий, а воздействие наружного воздуха минимально.
•
Воздушный поток может охватывать помещение полно-
стью.
•
Соединительная и дренажная трубы могут быть легко
демонтированы.
•
Нет прямого воздействия тепла от нагревательных при-
боров.
Пространство для обслуживания
200 мм или более
300 мм или более
Контрольное отверстие
600 мм Х 600 мм

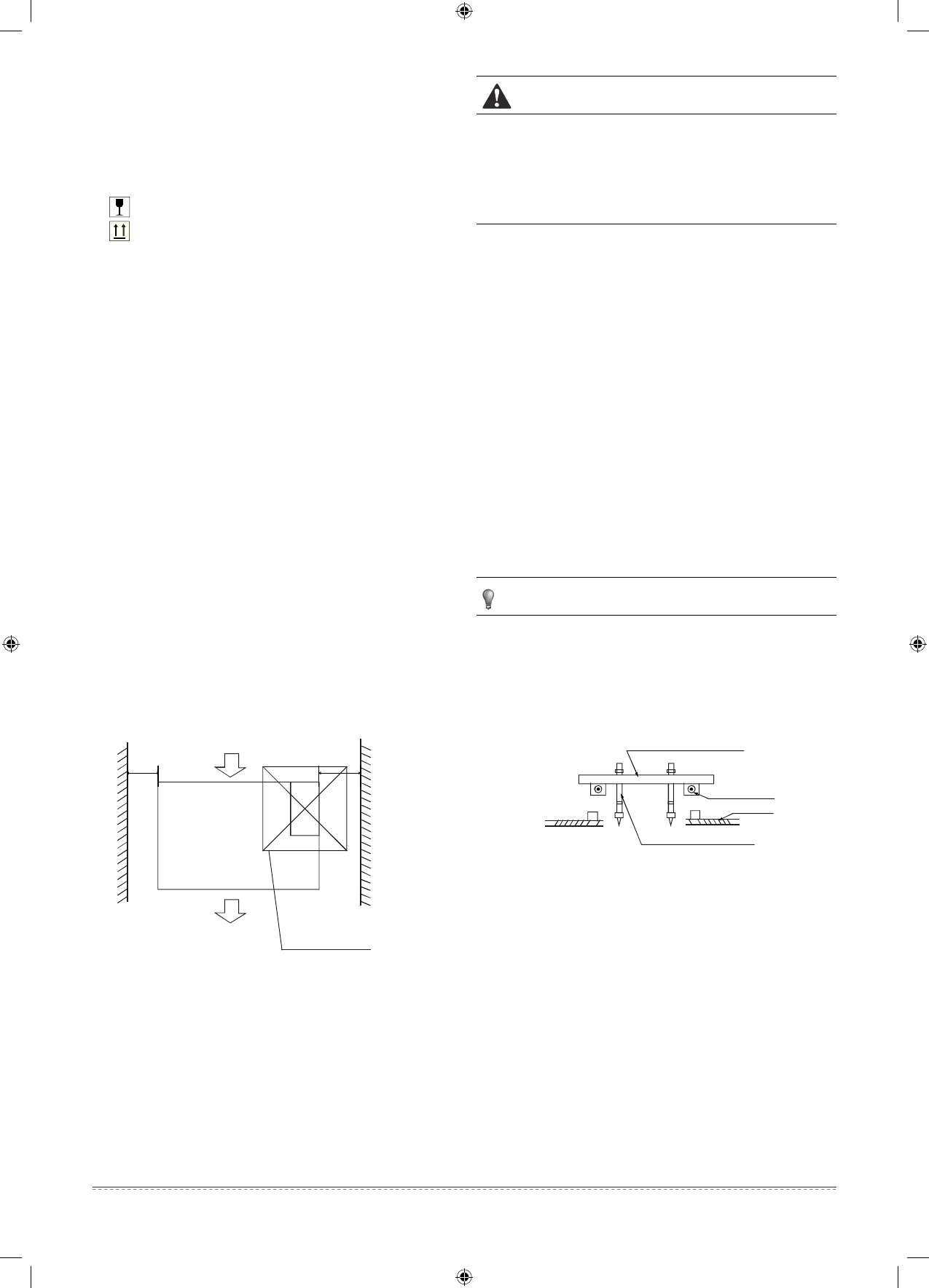

Рис. 5-1
ПРЕДУПРЕЖДЕНИЕ
Устанавливайте внутренний блок, наружный блок, проводку
и соединительные провода на расстоянии не менее 1 метра
от телевизоров и радиоприемников во избежание помех
теле- и радиосигналам. (В зависимости от условий распро-
странения электромагнитных волн расстояние 1 метр может
оказаться недостаточным для защиты от помех).
5.2 Монтаж блока
1 Установка монтажных болтов
∅
10 (4 болта)
■
Обратитесь к следующим рисункам для получения информа-
ции о расстоянии между монтажными болтами для подвески.
■
Установите монтажные болты
∅
10.
■
Способ крепления к потолку зависит от его конструкции.
Проконсультируйтесь со специалистом по строительству от-
носительно подходящего способа крепления.
•
Состояние потолка – он должен быть ровным. Возможно,
потребуется укрепить балку покрытия из-за создаваемой
кондиционером вибрации.
■
Проведите трубы и провода в потолке после завершения
установки блока. Выбирая место начала работ, определите
направление выхода трубопровода. Расположите трубопро-
вод хладагента, дренажные трубы и провода внутреннего и
наружного блоков в местах соединений до начала подвеши-
вания блока.
■
Установка монтажных болтов.
•
Обрежьте балку перекрытия.
•
Укрепите место обреза и укрепите балку.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что уклон дренажной трубы составляет не менее
1/100.
Деревянная конструкция
Поместите брус квадратного сечения поперек балки перекрытия,
а затем установите в него болты. (См. рис. 5-2).
Брус на балке
Балка перекрытия
Потолок
Монтажные болты
Рис. 5-2
