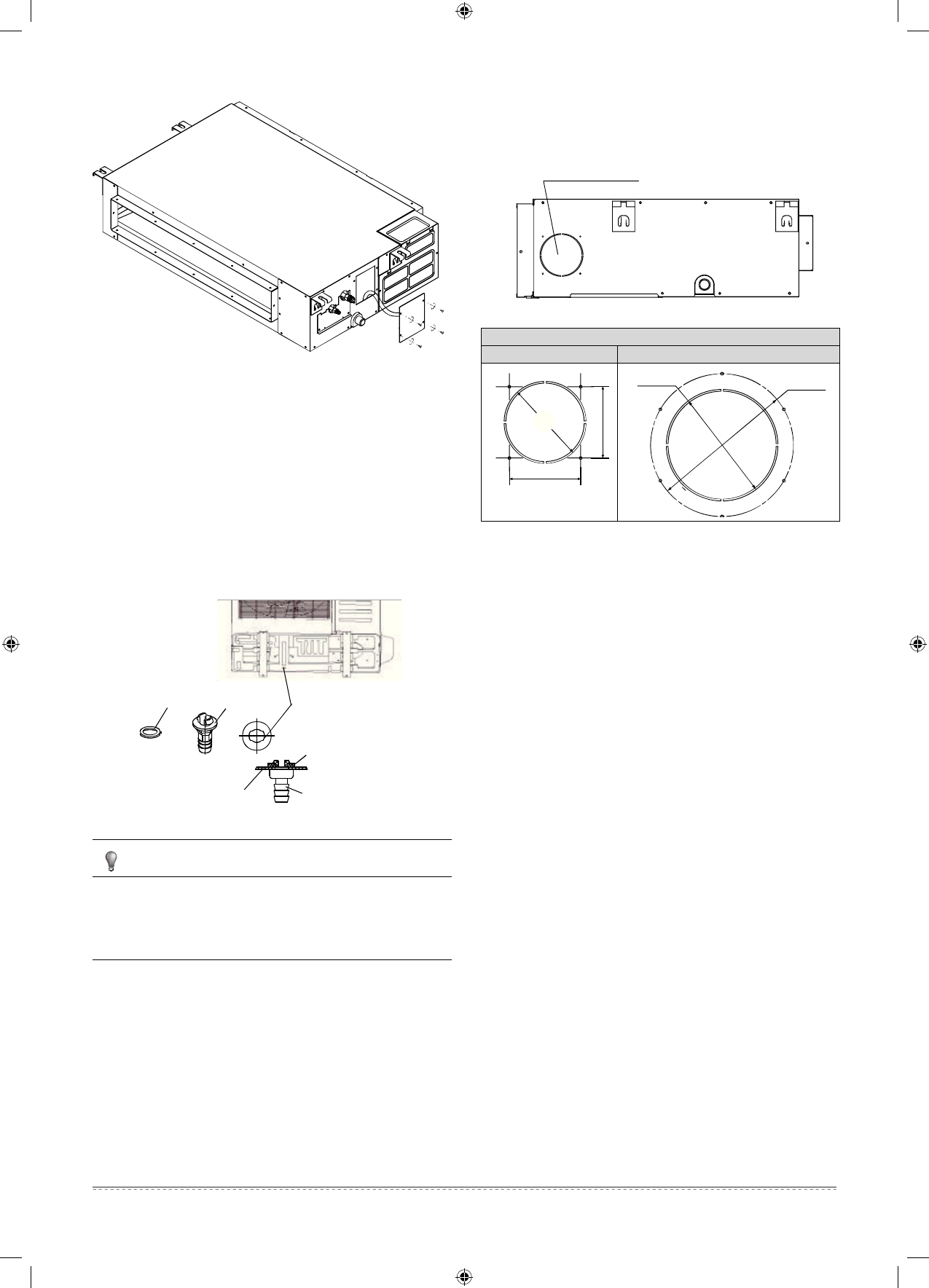

Инструкция по монтажу
15
■
Кондиционер без насоса
Рис. 10-5
• Снимите диагностическую крышку и залейте около 2000 мл
воды в водоприемник через шланг. Проверьте, нормально ли
сливается вода.
■
Установка дренажного патрубка наружного блока
Вставьте уплотнитель в дренажный патрубок, затем вставьте па-
трубок в отверстие в дренажном поддоне наружного блока и за-
крепите его, повернув на 90°.
Если кондиционер будет работать в режиме обогрева, из наруж-
ного блока будет выводиться конденсат. В этом случае подсо-
едините к дренажному патрубку удлинительный сливной шланг
(приобретается отдельно)
Уплотнитель
Уплотнитель
Дренажный патрубок
Дренажный патрубок
Отверстие в дренажном
поддоне наружного блока
Дренажный поддон наружного блока
Рис. 10-6
ПРИМЕЧАНИЕ
Все рисунки в данном руководстве предназначены только
для пояснения. Их содержание может незначительно отли-
чаться от приобретенного вами кондиционера (в зависимо-
сти от модели). Фактические размеры имеют приоритет.
11. МОНТАЖА ВОЗДУХОВОДА ДЛЯ
ПОДМЕСА СВЕЖЕГО ВОЗДУХА
В блоке имеется возможность для подсоединения воздуховода
для подмеса свежего воздуха.
Подсоединение воздуховода для подмеса свежего воздуха
МОДЕЛЬ
18-24
30-60
∅
90 мм
80 мм
80 мм
∅
125 мм
∅
160 мм
Рис. 11-1
