Инструкция по монтажу
17
13.1 Подсоединение кабеля
■
Отверните болты на крышке. (Если на наружном блоке нет
крышки, извлеките болты из защитной панели и снимите ее,
потянув в направлении стрелки).
(См. рис. 13-1).
■
Подсоедините соединительные кабели к клеммам в соответ-
ствии с указанными номерами на клеммных колодках вну-
треннего и наружного блоков.
■
Установите на место крышку или защитную панель.
13.2 Характеристики источника питания
(См. таблицы 13-1~13-4).
13.3 Монтажная схема
(См. рисунки 13-2~13-19).

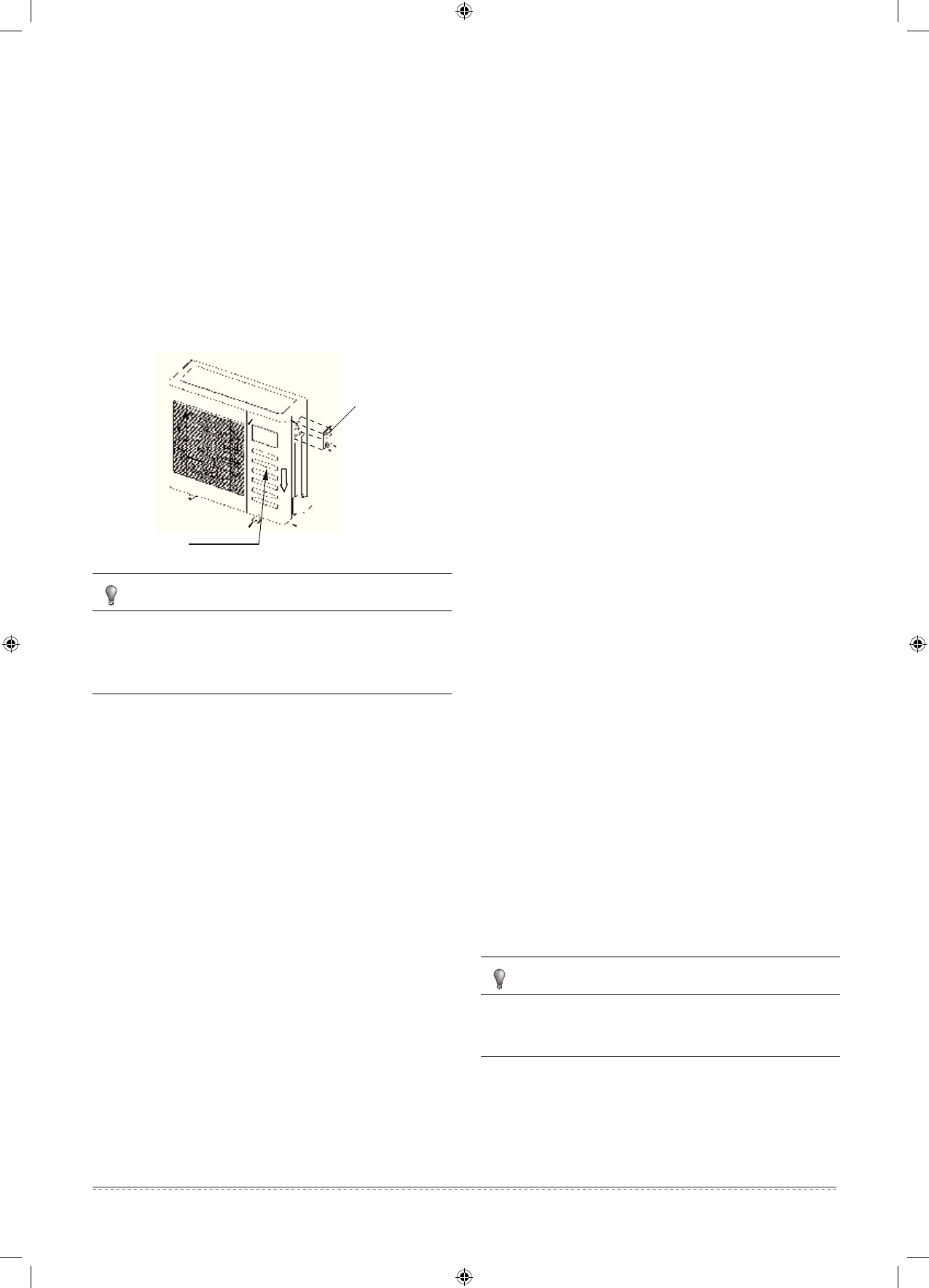

Крышка
Защитная панель
Рис. 13-1
ПРИМЕЧАНИЕ
Все рисунки в данном руководстве предназначены только для
пояснения. Их содержание может незначительно отличаться
от приобретенного вами кондиционера (в зависимости от мо-
дели). Фактические размеры имеют приоритет.
14. ПРОБНЫЙ ЗАПУСК
1 После завершения монтажа необходимо выполнить пробный
запуск.
2 Перед выполнением пробного запуска проверьте следующее.
• Внутренний и наружный блоки установлены правильно.
• Правильно выполнены прокладка труб и монтаж электро-
проводки.
• В трубопроводах хладагента нет утечек.
• Ничто не препятствует дренажу конденсата.
• Нормально работает теплоизоляция.
• Правильно подсоединен заземляющий провод.
• Длина трубопровода и добавленное количество хлада-
гента записаны.
• Напряжение источника питания соответствует номиналь-
ному напряжению питания кондиционера.
• Вблизи входных и выходных отверстий наружного и вну-
треннего блоков нет препятствий.
• Запорные клапаны на газовой и на жидкостной сторонах
открыты.
• Кондиционер прогрет предварительным включением пи-
тания.
3 В соответствии с пожеланиями пользователя установите дер-
жатель пульта дистанционного управления в месте, из кото-
рого сигнал с пульта сможет беспрепятственно передаваться
на внутренний блок.
4 Выполните пробный запуск.
■
Установите кондиционер в режим охлаждения при помощи
пульта дистанционного управления и проверьте выполнение
следующих пунктов. При наличии какой-либо неисправно-
сти устраните ее, используя информацию раздела «Поиск и
устранение неисправностей» руководства пользователя.
• 1) Внутренний блок
а. Проверьте, исправно ли работает выключатель на
пульте дистанционного управления.
b. Проверьте, исправно ли работают кнопки на пульте
дистанционного управления.
c. Проверьте, нормально ли перемещается заслонка,
регулирующая направление воздушного потока.
d. Проверьте, правильно ли настроена температура в
помещении.
e. Проверьте, нормально ли светится индикатор.
f. Проверьте, нормально ли работает кнопка принуди-
тельного управления вручную.
g. Проверьте, нормально ли осуществляется дренаж.
h. Проверьте, нет ли вибрации или ненормального шума
при работе устройства.
i. Проверьте, нормально ли кондиционер работает в ре-
жиме обогрева (если это модель с режимами обогре-
ва/охлаждения).
• 2) Наружный блок
a. Проверьте, нет ли вибрации или ненормального шума
при работе устройства.
b. Проверьте, не мешает ли создаваемый устройством
воздушный поток, шум или конденсат окружающим.
c. Проверьте, нет ли утечки хладагента.
ПРИМЕЧАНИЕ
Кондиционер оборудован встроенным предохранителем, не
позволяющим включить его ранее, чем через 3 минуты после
выключения.
