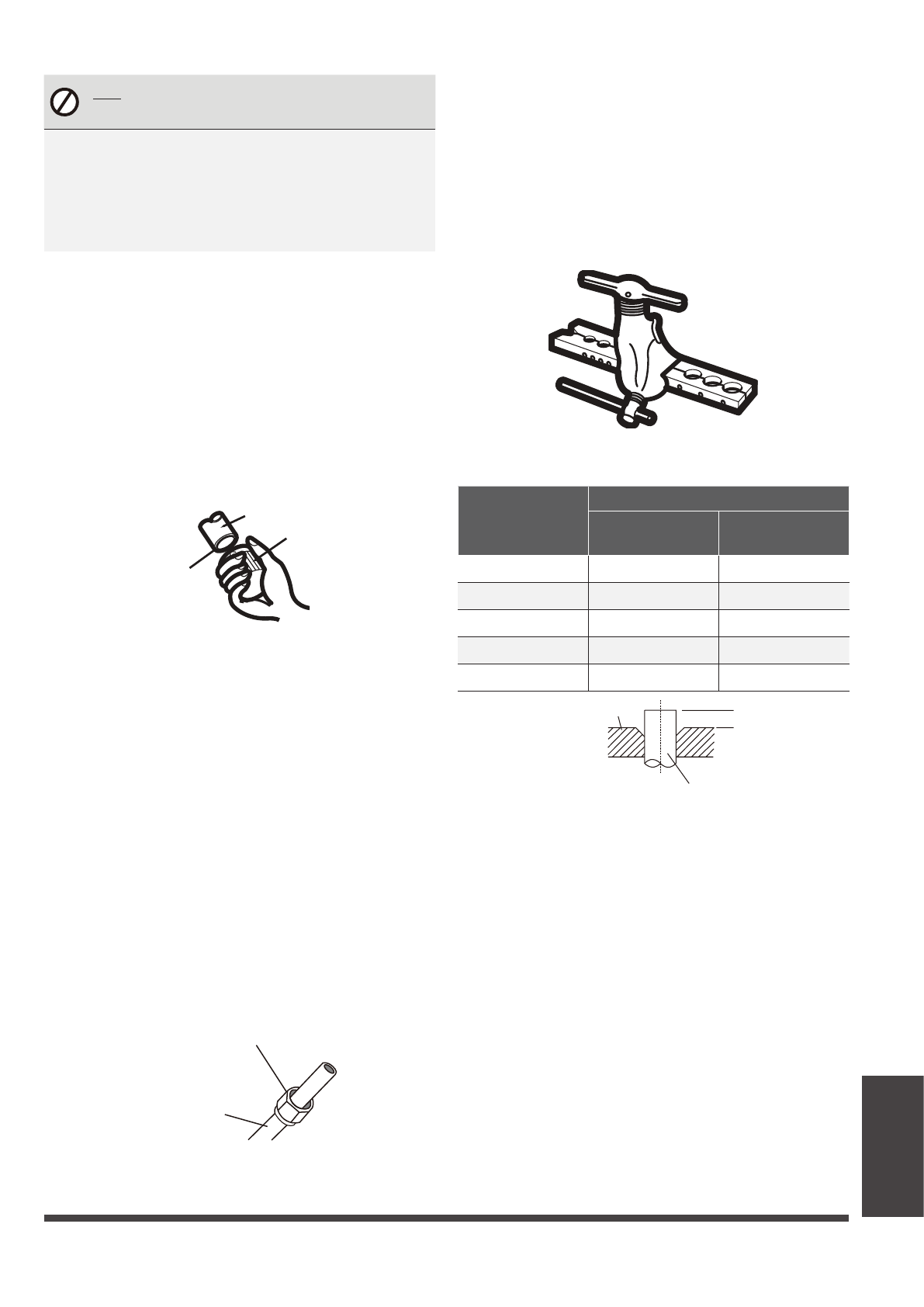

Стр. 39
►
Подсоединение
трубопровода
хладагента
НЕ ДЕФОРМИРУЙТЕ ТРУБУ
ВО ВРЕМЯ РЕЗКИ!
Соблюдайте особую осторожность, чтобы
не повредить, не деформировать и не
смять трубу во время резки. Это значи-
тельно снизит тепловые характеристики
кондиционера.
Шаг 2: Зачистить края
Заусенцы могут нарушить уплотнение
соединения трубопровода хладагента. Их
необходимо полностью удалить.
1. Удерживайте трубу наклоненной вниз,
чтобы предотвратить попадание заусен-
цев внутрь.
2. С помощью развертки или инструмента
для снятия заусенцев удалите все зау-
сенцы с места разреза трубы.
Шаг 3: Развальцевать концы трубы
Правильная развальцовка имеет большое
значение для герметичного уплотнения.
1. После удаления заусенцев с места раз-
реза трубы герметично закройте концы
поливинилхлоридной лентой, чтобы
предотвратить попадание в трубу посто-
ронних материалов.
2. Поместите трубу в теплоизоляционный
материал.
3. Наденьте конусные гайки на оба конца
трубы. Гайки должны быть ориенти-
рованы в правильном направлении,
поскольку после развальцовки гайки
нельзя будет надеть или изменить их
ориентацию.
4. Снимите поливинилхлоридную ленту
с концов трубы, когда будете готовы
выполнить развальцовку.
5. Зажмите форму для развальцовки на
конце трубы. Конец трубы должен высту-
пать за край формы для развальцовки
согласно размерам, указанным в следу-
ющей таблице.
ДЛИНА ВЫСТУПАЮЩЕГО ЗА ФОРМУ
ДЛЯ РАЗВАЛЬЦОВКИ КОНЦА ТРУБЫ
Наружный
диаметр
трубы (мм)
A (мм)
Мин.
Макс.
Ø
6,35
0,7
1,3
Ø
9,52
1,0
1,6
Ø
12,7
1,0
1,8
Ø
16
2,0
2,2
Ø
19
2,0
2,4
A
6. Установите инструмент для разваль-
цовки на форму.
7. Поворачивайте рукоятку инструмента
для развальцовки по часовой стрелке,
пока труба не будет полностью разваль-
цована.
8. Снимите инструмент для развальцовки
и форму для развальцовки, затем осмо-
трите конец трубы и убедитесь в отсут-
ствии трещин и ровности развальцован-
ного участка.
Шаг 4: Соединить трубы
Соблюдайте осторожность при соединении
труб хладагента, не прикладывайте чрез-
мерный крутящий момент и не допускайте
деформации трубопровода.
Наклонить вниз
Труба
Развертка
Конусная гайка
Медная труба
Форма для развальцовки
Труба
