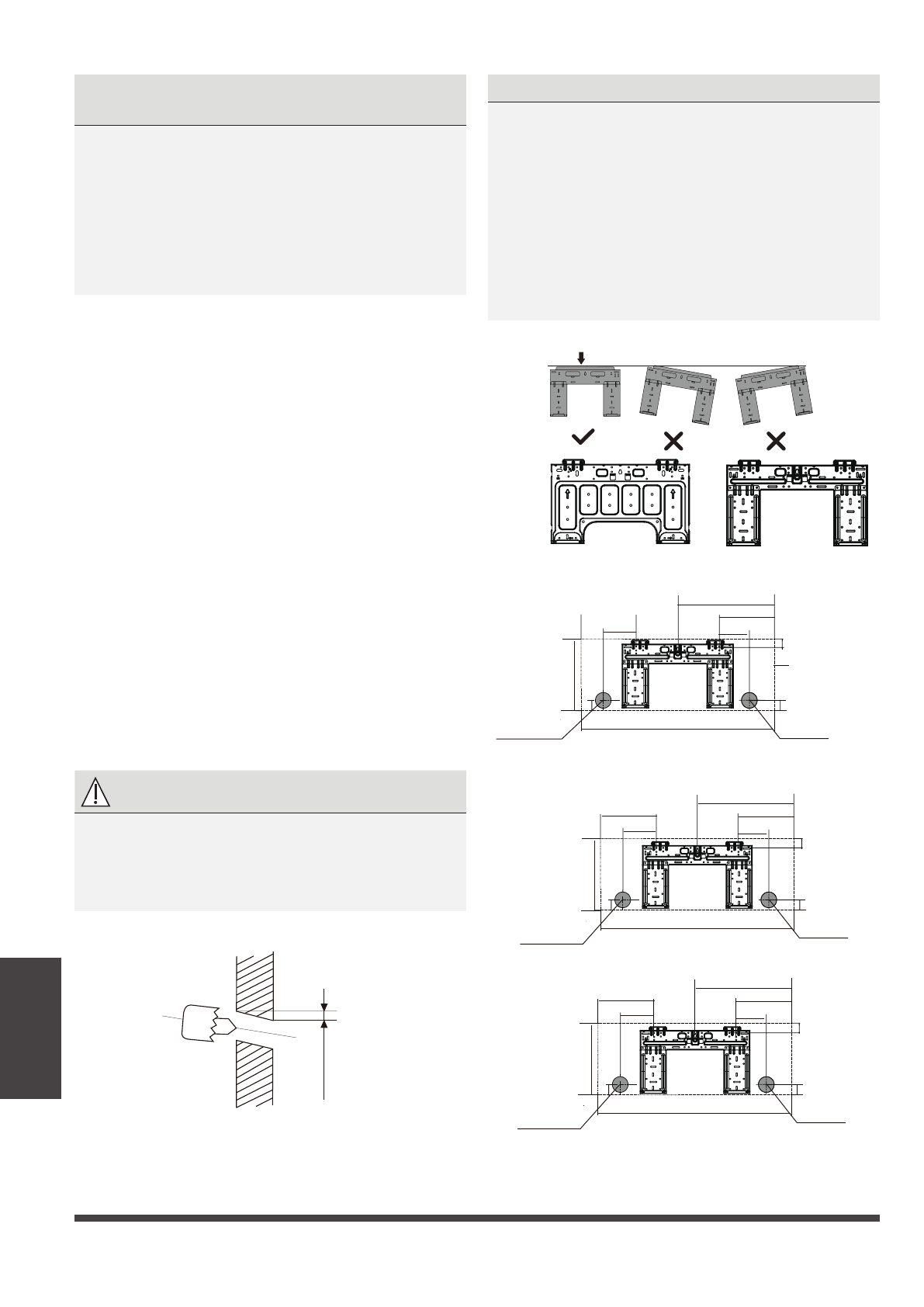

Стр. 26
►
Монтаж
внутреннего блока
ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО
БЕТОННЫХ ИЛИ КИРПИЧНЫХ СТЕН:
Если стена изготовлена из кирпича, бе-
тона или подобных материалов, про-
сверлите отверстия диаметром 5 мм
и вставьте в них прилагаемые дюбели.
Затем закрепите монтажную пластину на
стене, ввернув винты непосредственно
в дюбели.
Шаг 3: Просверлить в стене отверстие
для соединительного трубопровода
1. Определите местоположение отверстия
в стене, исходя из расположения мон-
тажной пластины. См. раздел
«Размеры
монтажной пластины»
.
2. С помощью трубчатого сверла просвер-
лите в стене отверстие диаметром 65
или 90 мм (в зависимости от модели).
Отверстие следует просверлить с не-
большим наклоном вниз, чтобы наруж-
ный край отверстия был ниже внутрен-
него края приблизительно на 5 - 7 мм.
Это обеспечит свободный слив конден-
сата.
3. Поместите в отверстие защитную ман-
жету. Это защитит края отверстия и по-
может герметизировать его после завер-
шения монтажа.
ОСТОРОЖНО!
При сверлении отверстия в стене соблю-
дайте осторожность, чтобы не повредить
проводку, трубопроводы и другие чув-
ствительные элементы.
РАЗМЕРЫ МОНТАЖНОЙ ПЛАСТИНЫ
Различные модели имеют разные мон-
тажные пластины. В соответствии с раз-
личными требованиями к установке,
форма монтажной пластины может
слегка отличаться. Но монтажные раз-
меры остаются такими же, как для вну-
треннего блока соответствующего раз-
мера.
Например, сравните Тип А и Тип В:
Правильное положение монтажной пластины
Correct orientation of Mounting Plate
230мм
165мм
199мм
527мм
603мм
247мм
322мм
106мм
129мм
48мм
29м
м
37м
м
55м
м
54м
м
54м
м
139мм
173мм
973мм
1082мм
722мм
805мм
835мм
179мм
348.4мм
231мм
403мм
318м
м
338мм
290м
м
297м
м
297м
м
49мм
47м
м
47м
м
37м
м
36м
м
36м
м
49м
м
53м
м
53м
м
48м
м
101мм
190мм
190мм
136мм
121мм
121мм
244мм
246мм
418мм
Помещение
Стена
Улица
5 - 7 мм
Отверстие
в стене 65 мм
слева сзади
Отверстие
в стене 65 мм
слева сзади
Отверстие
в стене 65 мм
слева сзади
Отверстие
в стене 65 мм
справа сзади
Отверстие
в стене 65 мм
справа сзади
Отверстие
в стене 65 мм
справа сзади
Тип А
Тип В
Контур корпуса
внутреннего блока
Модель А
Модель B
Модель C
