Монтаж

внутреннего блока

Монтаж внутреннего блока

Инструкция по монтажу –
Внутренний блок

ПОДГОТОВКА К МОНТАЖУ

Перед монтажом внутреннего блока
сверьтесь с табличкой на упаковке изде-
лия и убедитесь в том, что номер модели
внутреннего блока соответствует номеру
модели наружного блока.

Шаг 1: Выбрать место для установки

Перед монтажом внутреннего блока сле-
дует выбрать место для его установки.
Ниже приведены условия, выполнение
которых позволит подобрать подходящее
место.

Место для установки блока должно
удовлетворять следующим требова-
ниям:



 Хорошая циркуляция воздуха.



 Удобство организации дренажа.



 Шум при работе блока не должен беспо-

коить других людей.



 Жесткое и прочное основание, не пере-

дающее вибрацию.



 Достаточная несущая способность стены,

позволяющая выдержать вес блока.



 Место размещения блока должно нахо-

диться на расстоянии не менее одного
метра от других электрических приборов
(телевизоров, радиоприемников, ком-
пьютеров).

ЗАПРЕЩАЕТСЯ устанавливать блок
в следующих местах:

 Возле источников тепла, пара или горю-

чих газов.

 Возле легковоспламеняющихся предме-

тов, например штор или одежды.

 Вблизи препятствий, способных поме-

шать циркуляции воздуха.

 Возле дверных проемов.
 В местах, подверженных воздействию

прямого солнечного света.

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО
ОТВЕРСТИЯ В СТЕНЕ:

(При отсутствии вмонтированного трубо-
провода хладагента):
При установке кондиционера понадо-
бится просверлить отверстие в стене
для сигнального кабеля и трубопровода
хладагента, которые будут соединять
внутренний и наружный блоки (см. шаг

«Просверлить в стене отверстие для
соединительного трубопровода»

). По

умолчанию все трубопроводы располага-
ются с правой стороны внутреннего блока
(если смотреть спереди). Однако кон-
струкция блока позволяет располагать
трубопроводы как справа, так и слева.

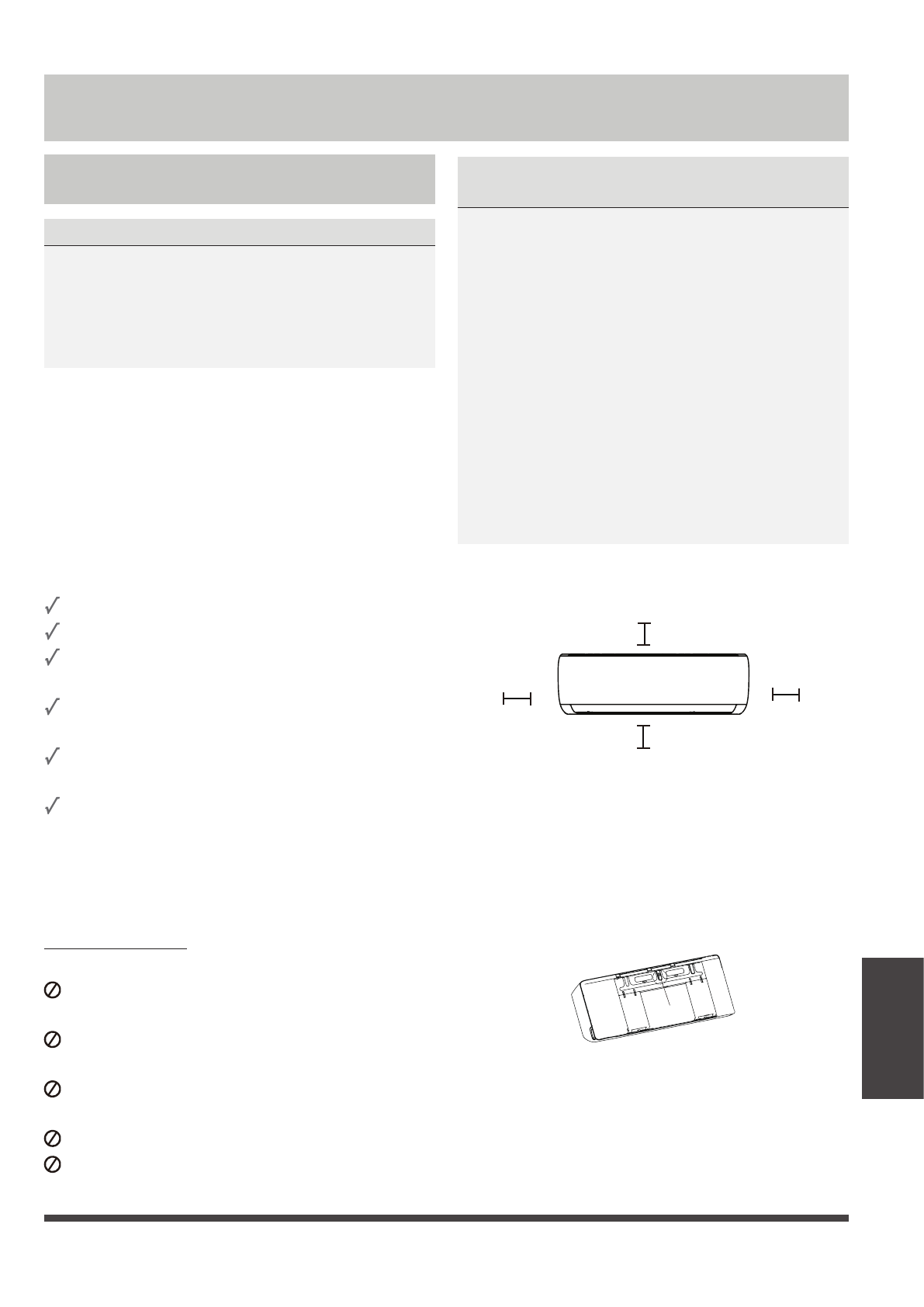

На следующем рисунке показаны необ-
ходимые расстояния от стен и потолка:

Шаг 2: Прикрепить к стене монтажную
пластину

Монтажная пластина — это деталь, на ко-
торую устанавливается внутренний блок.
•  Отверните винты, которыми монтажная

пластина крепится к задней стороне вну-
треннего блока.

•  Закрепите монтажную пластину на стене

с помощью прилагаемых винтов. Убе-
дитесь в том, что монтажная пластина
плотно прилегает к стене.

Не менее 15 см

Не менее 12 см

Не менее 12 см

Не менее 2,3 м

Винт
