Стр. 34

►

Монтаж

наружного блока

Если блок часто подвержен воздей-
ствию сильных дождей или снегопа-
дов,

 установите над блоком навес для

защиты от дождя и снега. Соблюдайте
осторожность, чтобы не создать препят-
ствия движению воздуха вокруг блока.

Если блок часто подвержен воздей-
ствию воздуха с высоким содержа-
нием солей (у морского побережья),

используйте наружный блок с повышен-
ной коррозионной стойкостью.

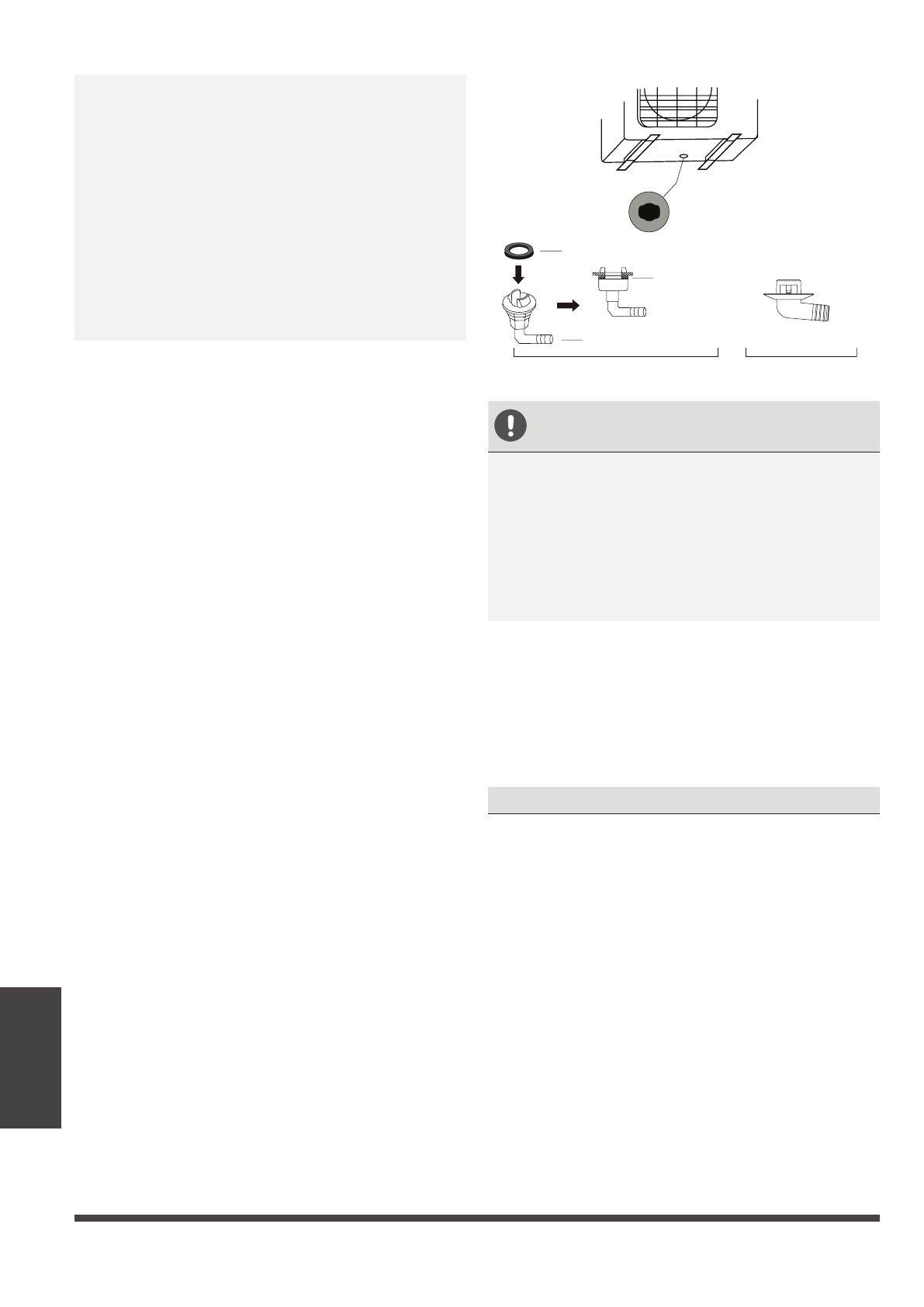

Шаг 2: Установить разъем дренажной
линии (только для блока с тепловым
насосом)

Прежде чем закрепить наружный блок на
месте болтами, необходимо установить
дренажный патрубок у днища блока. Обра-
тите внимание, что в зависимости от типа
наружного блока используются дренажные
патрубки двух типов.

Если дренажный патрубок поставляется
с резиновым уплотнением (

см.

рис. А),

выполните следующие действия:
1. Установите резиновое уплотнение на

конец дренажного патрубка, который
будет присоединен к наружному блоку.

2. Вставьте дренажный патрубок в отвер-

стие в поддоне блока.

3. Поверните дренажный патрубок на 90°,

чтобы он зафиксировался на месте со
щелчком в положении, когда он направ-
лен к передней стороне блока.

4. Присоедините удлинитель дренажного

шланга (не входит в комплект) к дренаж-
ному патрубку, чтобы отводить воду от
блока в режиме нагрева.

Если дренажный патрубок поставляется
без резинового уплотнения (

см.

 рис. В),

выполните следующие действия:
1. Вставьте дренажный патрубок в отвер-

стие в поддоне блока. Дренажный патру-
бок зафиксируется на месте со щелчком.

2. Присоедините удлинитель дренажного

шланга (не входит в комплект) к дренаж-
ному патрубку, чтобы отводить воду от
блока в режиме нагрева.

ЭКСПЛУАТАЦИЯ В УСЛОВИЯХ
ХОЛОДНОГО КЛИМАТА

В условиях холодного климата дренаж-
ный шланг должен быть расположен
вертикально, насколько это возможно,
чтобы обеспечить быстрый слив воды.
Если вода будет стекать слишком мед-
ленно, она может замерзнуть в шланге,
что приведет к затоплению блока.

Шаг 3: Закрепить наружный блок

Наружный блок можно прикрепить к осно-
ванию или к настенному кронштейну с по-
мощью болта M10. Подготовьте монтаж-
ное основание для блока в соответствии
с приведенными ниже размерами.

УСТАНОВОЧНЫЕ РАЗМЕРЫ БЛОКА

Ниже приведен перечень размеров раз-
личных наружных блоков и расстояние
между монтажными опорами. Подготовьте
монтажное основание для блока в соответ-
ствии с приведенными ниже размерами.

Отверстие в поддоне
наружного блока

Уплотнительное кольцо

Уплотнительное
кольцо

Дренажный патрубок
