Электрические соединения

1.  Снимите крышку.

2.  Подсоедините провода кабеля к клеммной табличке, используя ту же

нумерацию, что и во внутреннем блоке.

3.  Для наладки электрических соединений изучите электрическую схему

на задней поверхности крышки.

4.  Зафиксируйте кабели тросовым зажимом.

5.  Обеспечьте надежное заземление.

6.  Закройте крышку.

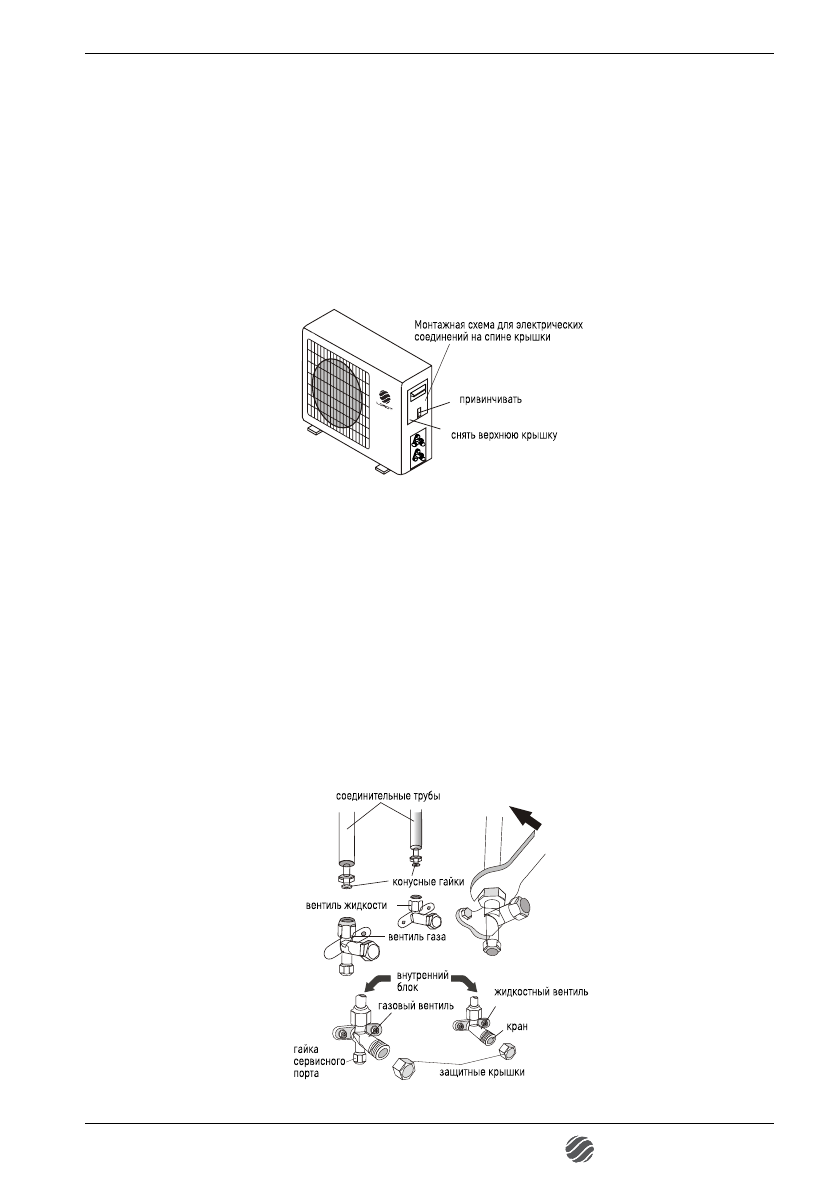

рис. 15

Соединения труб

Вверните  конусные  гайки  в  наружный  блок,  выполняя  ту  же  последова-

тельность  действий,  что  и  для  внутреннего  блока.  Чтобы  избежать  протеч-

ки, обратите внимание на следующие моменты:

1.  Затяните конусные гайки с помощью двух ключей. Старайтесь не по-

вредить трубы.

2.  Если вращающийся момент недостаточно затянут, может возникнуть

протечка. При чрезмерном затягивании вращающегося момента так-

же вероятна протечка, поскольку фланец может быть поврежден.

3.  Наиболее надежное крепление обеспечивается с помощью использо-

вания ключа с ограничением по крутящему моменту и нераздвижно-

го гаечного ключа.

рис. 16
