20   Электрический кондиционер воздуха    www.loriot.ru

Руководство по эксплуатации

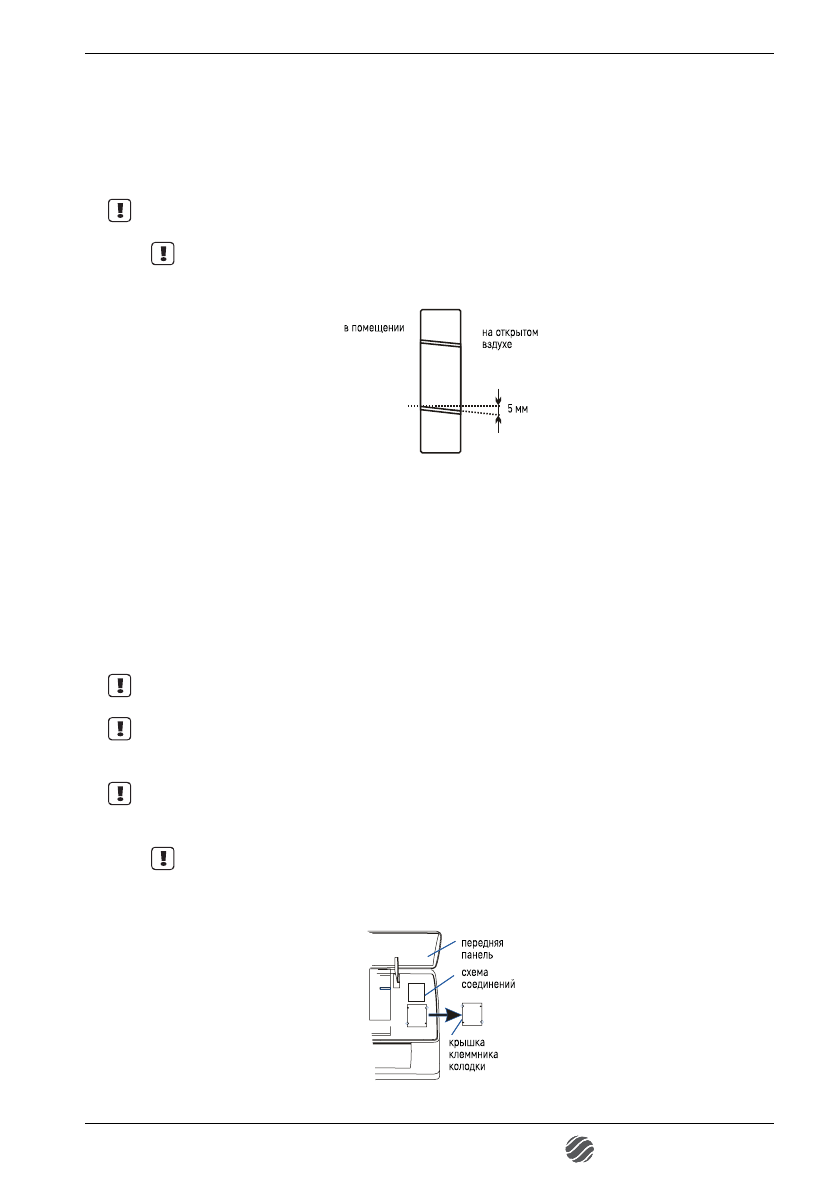

Сверление отверстия в стене для трубы

1.  Выберите  место  в  стене  для  сверления  отверстия  для  трубы  (при  не-

обходимости), учитывая расположение установочной плиты.

2.  Вставьте гибкий фланец в отверстие в стене для поддержания его чи-

стоты и сохранности.

  Отверстие должно иметь легкий наклон наружу.

 Примечание: сливная труба также должна иметь наклон на-

ружу чтобы избежать протекания.

рис. 6

Электрические соединения - внутренний блок

1.  Поднимите переднюю панель.

2.  Снимите крышку, как показано на рисунке (Рис. 7) (отвинтив винт или

сломав крючки).

3.  Схема электрических соединений указана на правой части блока под

передней панелью.

4.  Соедините кабеля с клеммой с винтовым креплением, в соответствии

с номерами, соблюдая правила техники безопасности.

    Кабель,  соединяющий  внутренний  и  наружный  блоки,  должен  быть

для наружного использования.

    Розетка  должна  находиться  в  зоне  досягаемости,  чтобы  при  необ-

ходимости  прибор  можно  было  отключить  от  сети.  Следует  обеспечить

надежное заземление.

  Если  силовой  кабель  поврежден,  обратитесь  в  сервисный  центр  за

предоставлением замены.

  Примечание:  кабели  подсоединены  к  главной  печатной

плате  внутреннего  блока  производителем,  в  соответствии  с

моделью кондиционера без клеммной колодки.

рис. 7
