Дренаж конденсата внутреннего блока

Дренаж конденсата внутреннего блока необходим для успешного монтажа.

1.  Установите сливной шланг под трубой, стараясь не создавать сифон.

2.  Сливной шланг должен быть наклонен для обеспечения слива.

3.  Не  сгибайте  сливной  шланг,  не  оставляйте  его  висеть,  не  сворачи-

вайте  и  не  опускайте  его  конец  в  воду.  Если  к  сливному  шлангу  до-

бавлено удлинение, удостоверьтесь, что место соединения обмотано

изоляцией.

4.  Если трубы идут вправо, электрокабель и сливной шланг должны быть

обмотаны изоляцией и прикреплены в задней части блока к трубам.

•

Вставьте соединение труб в соответствующее отверстие.

•

Нажмите, чтобы присоединить трубы к основанию.

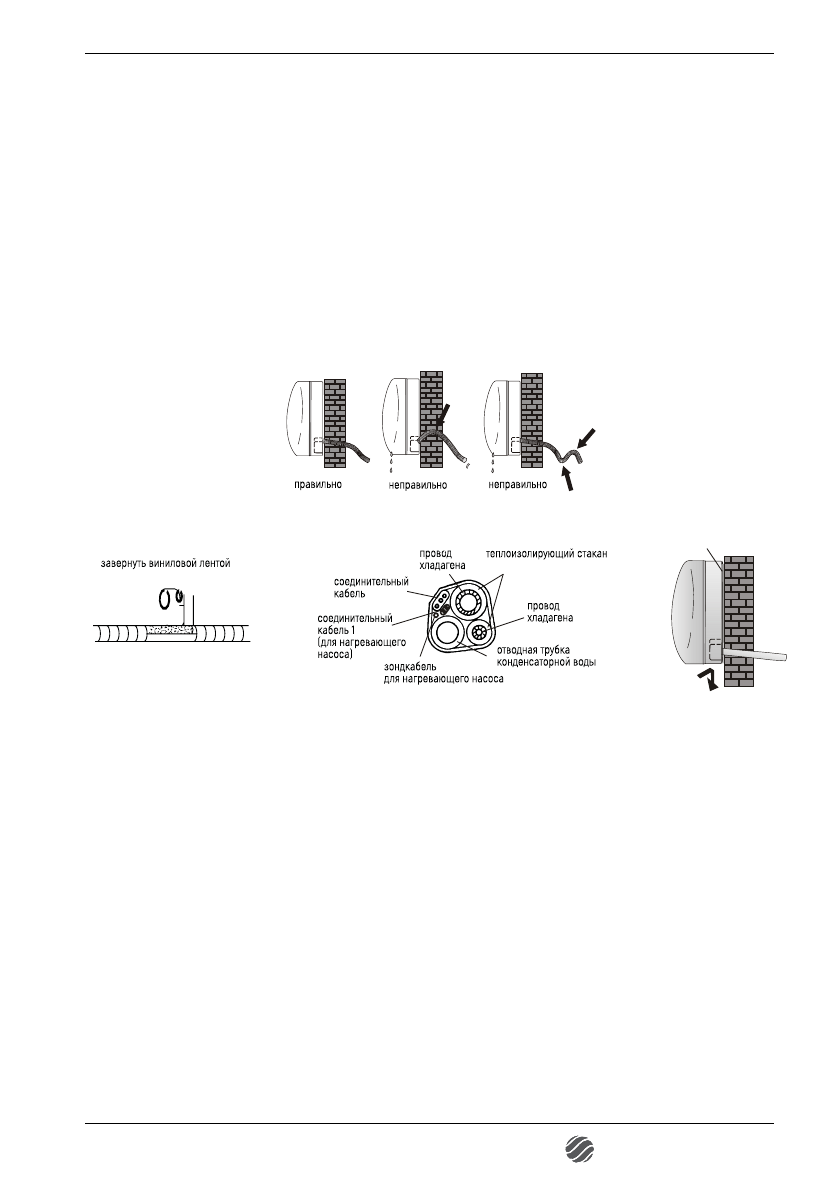

рис. 10

рис. 11

рис. 12

рис. 13

Монтаж внутреннего блока

После монтажа труб, произведенного в соответствии с инструкцией, прове-

дите  соединительные  кабеля.  Затем  установите  сливную  трубу.  Затем  обмо-

тайте трубу, кабели и сливную трубу изолирующим материалом (Рис. 12).

1.  Подготовьте трубы, кабели и сливной шланг.

2.  Обмотайте  соединительные  части  труб  изоляцией,  защитив  сверху

виниловой плёнкой.

3.  Проведите связанные трубы, кабели и сливную трубу через отверстие

в стене и надежно закрепите внутренний блок на верхней части уста-

новочной плиты.

4.  Плотно  прижмите  нижнюю  часть  внутреннего  блока  к  установочной

плите.
