43
Проверка дренажа
1. Убедитесь в отсутствии препятствий по длине дренажной трубы.
В строящихся зданиях эту проверку необходимо выполнить до зашивки потолка.
2. Откройте отверстие для проверки отвода конденсата на внутреннем блоке.
3. При помощи гибкого шланга небольшого диаметра залейте не менее 2000 мл воды через
отверстие.

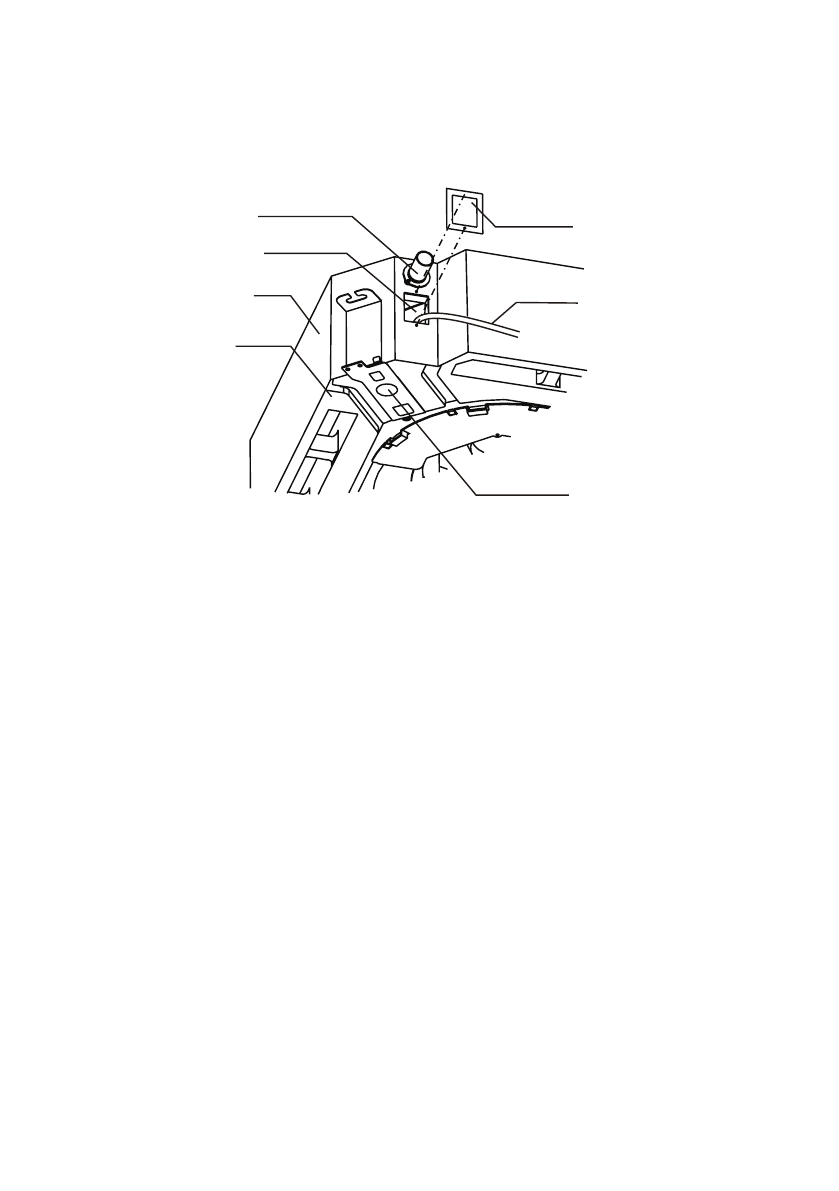

Соединительный
патрубок
Крышка для
тестирования
Отверстие для
тестирования
Корпус
Трубка для
заливки
Бачок для
воды
Сливная пробка
4. Включите питание и запустите кондиционер в режиме охлаждения. Прислушайтесь к звуку
от дренажной трубы. Убедитесь в том, что вода сливается (учитывая длину дренажной
трубы, вода может появиться с задержкой примерно на 1 минуту), проверьте герметичность
соединений.
5. Остановите кондиционер, отключите питание, установите на место крышку для тестиро-
вания.
Внимание!
В случае обнаружения неисправности ее необходимо немедленно устранить.
При ремонте и техническом обслуживании кондиционера, слейте воду, открыв сливную проб-
ку. Перед началом работы установите пробку на место во избежание утечки.
