36

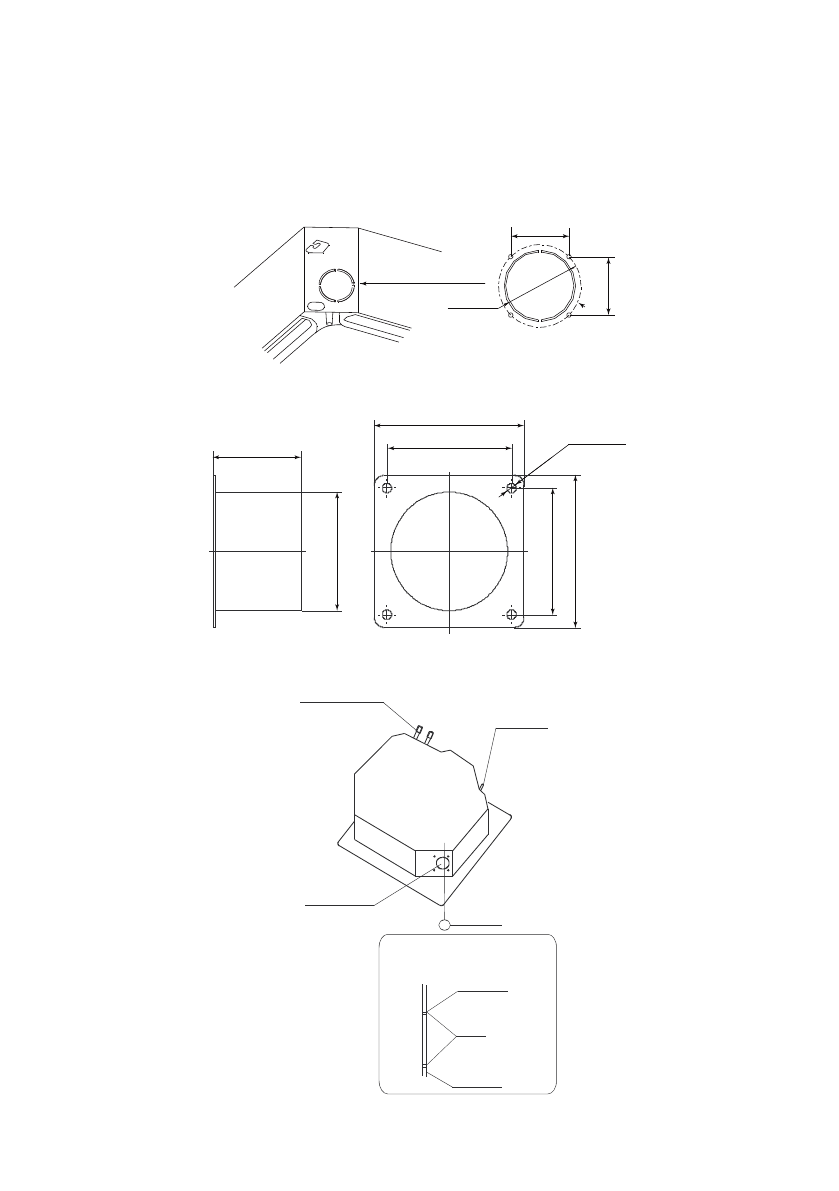

Установка дополнительного воздуховода для свежего
воздуха
Подключение воздуховода для подачи свежего воздуха возможно к любому кассетному блоку
LS-HE24BMA2, LS-HE36...55BMA4. В зависимости от типа корпуса воспользуйтесь подсказка-
ми ниже.
•
Перед подключением приобретите или изготовьте самостоятельно фланец для подключе-
ния воздуховода.
Отверстие для
подачи свежего
воздуха (
Ø
75 мм)
80 мм
Ø
75мм
80 мм
57 мм
Ø75 мм
96 мм
80 мм
4 ×
Ø6 мм
96 мм
80 мм
•
Удалите заглушку, прикрывающую отверстие на внутреннем блоке, с помощью кусачек или
ножа
.
Фреоновый
трубопровод
Дренаж
Отверстие
Щиток
Изоляционного
материала нет.
Удалите только щиток
Шов
Удалить
кусачками
Щиток
