Установка основного блока
•
Подготовьте потолок (убедитесь в его горизонтальности).
•
Подготовьте в навесном потолке квадратное отверстие размером под внутренний блок, ис-
пользуя шаблон. Шаблон вкладывается в каждый внутренний блок.
•

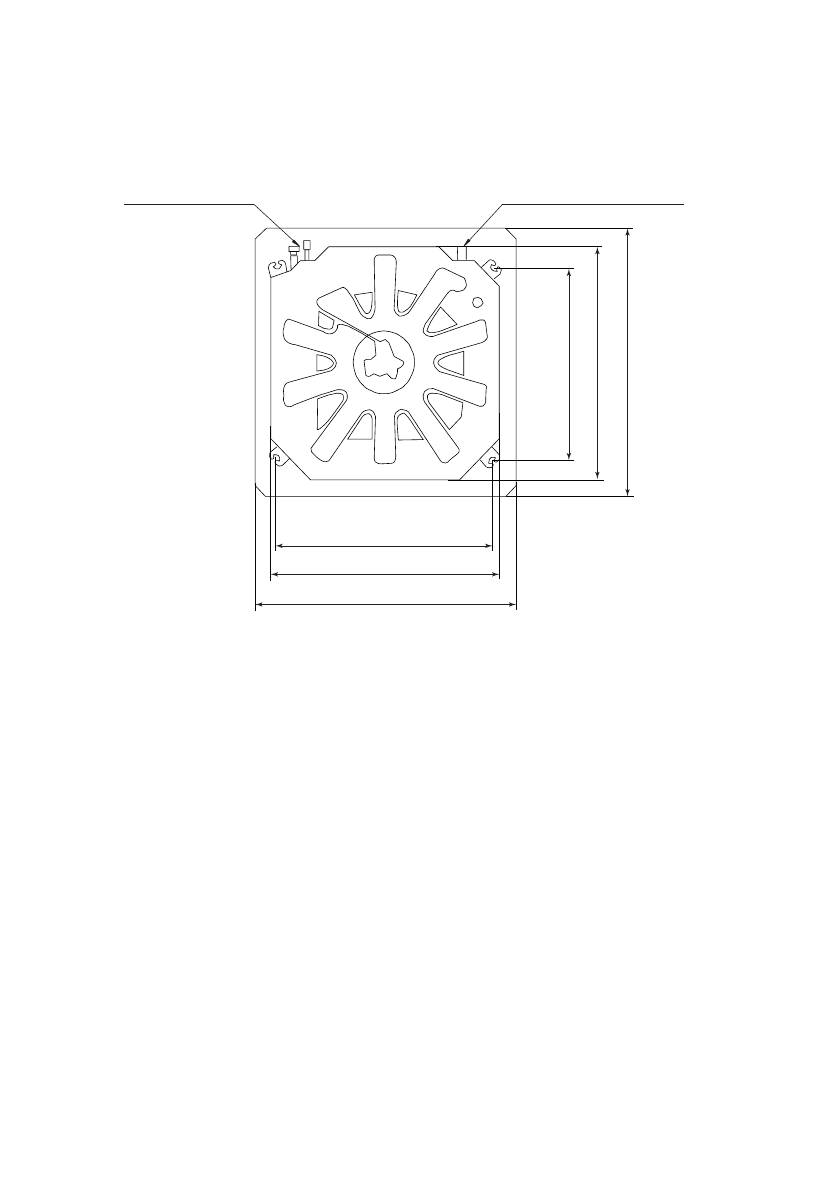

Центр отверстия должен совпадать с центром установки блока.
680 мм (М
ежду крюк
ами)
840 мм (Корпу
с)
950 мм (Пане
ль)
Патрубок отвода конденсата
Сторона подключения
трубок хладагента
780 мм (Между крюками)
840 мм (Корпус)
950 мм (Панель)
•
Отмерьте необходимую длину трубопровода, трубки отвода конденсата и проводов.
•
Для уменьшения вибрации усильте потолок там, где это необходимо.
•
При установке помните, что нельзя монтировать внутренний блок так, чтобы его верхняя
часть соприкасалась с основным перекрытием. Если проигнорировать это правило, при ра-
боте будут возникать вибрации и шум.
•
Определите места отверстий для подвесов так, чтобы они совпадали с отверстиями на мон-
тажной панели.
•
Просверлите 4 отверстия
∅
12 мм и глубиной 50–55 мм в выбранных местах. Обязательно
держите сверло под углом 90° к потолку.
•
С помощью молотка вставьте потолочные крюки в предварительно просверленные отвер-
стия. Закрепите крюки в потолке с помощью прилагаемых шайб и гаек.
•
Затем закрепите на крюках 4 подвеса.
