30
Установка внутреннего блока
Выбор места
Убедитесь, что:
•
Оборудование правильно подобрано для работы в данном помещении.
•
Потолок горизонтальный и его конструкция выдерживает вес оборудования.
•
Место может обеспечить установку, дальнейший осмотр и сервисное обслуживание обо-
рудования.
•
Есть возможность организовать дренаж воды
•
Длинны труб и перепад высот фреонопроводов не превышают максимально допустимых
значений.
•
Входящим и исходящим воздушным потокам ничего не препятствует. Наружный воздух не
оказывает сильного влияния на температуру в помещении.
•
Воздушный поток охватывает все помещение.
•
Оборудование установлено вдали от мощных источников тепла.
Установка в следующих местах может повлечь за собой повреждение оборудования:
•
Местах повышенного содержания в воз духе жиров и масел.
•
Местах повышенного содержания в воз духе соли (например, на побережье).
•
Местах повышенного содержания в воз духе едких веществ, например, сульфидов.
•
Местах неустойчивого электропитания или рядом с оборудованием, создающим помехи
в электросети.
•
Местах подвергающихся сильной вибрации.
В случае затруднений проконсультируйтесь с местным дилером.

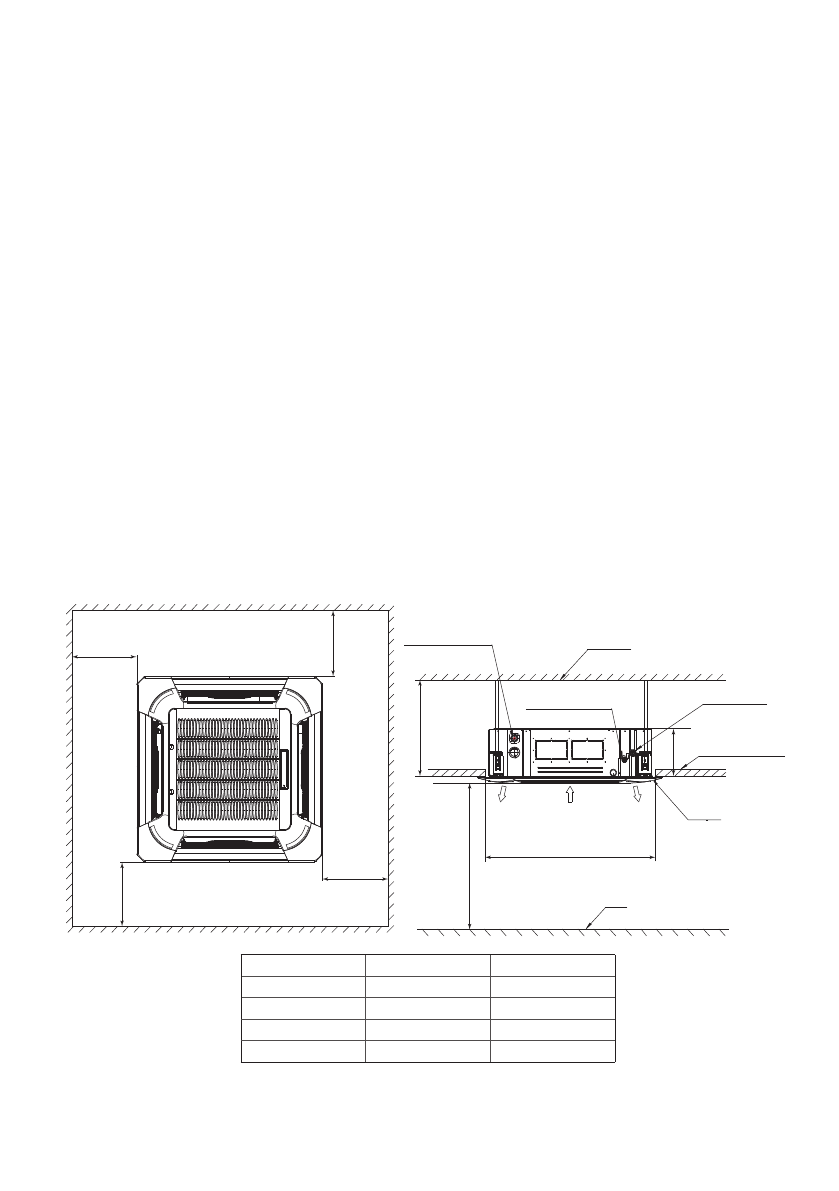

Сервисное пространство для внутреннего блока
≥1000 мм
≥1000 м
м
≥1000 мм
≥1000 м
м
Вход
воздуха
A
≥2500 м
м
Выход
воздуха
Выход
воздуха
H
(газовая линия)
(жидкостная линия)
Панель
Точка подключения
трубы хладагента
Точка подключения
трубы хладагента
Патрубок подключения
дренажной трубы
880 мм
(отверстие в потолке)
Пол
Подвесной потолок
Потолок
Модель
A, мм
H, мм
LU-HE24UMA2
205
> 235
LU-HE36UMA4
245
> 275
LU-HE48UMA4
245
> 275
LU-HE55UMA4
278
> 317
