РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА

•  Очистите концы медных труб от загрязнений и пыли
•  Открутите  гайки  с  запорных  вентилей  газовой  и

жидкостной      линий  подключения  фреонопровода
(медных труб) к наружному блоку.

•  Наденьте

гайки

на

трубы

фреонопровода

соответствующего диаметра.

•  Развальцуйте концы медных труб.
•  Соедините  руками  медные  трубы  с  посадочными

местами на вентилях.

•  Придерживая  рукой  трубу,  начинайте  закручивать

гайки.

•  Гайки должны свободно закручиваться от руки.
•  Затяните  соединения  используя  два  гаечных  ключа

соответствующих размеров.

•  Финальную  затяжку  соединения  произвести  с

использованием

динамометрического

ключа

следующим моментом:

Примечание: Всегда используйте два гаечных ключа для
затяжки соединений.

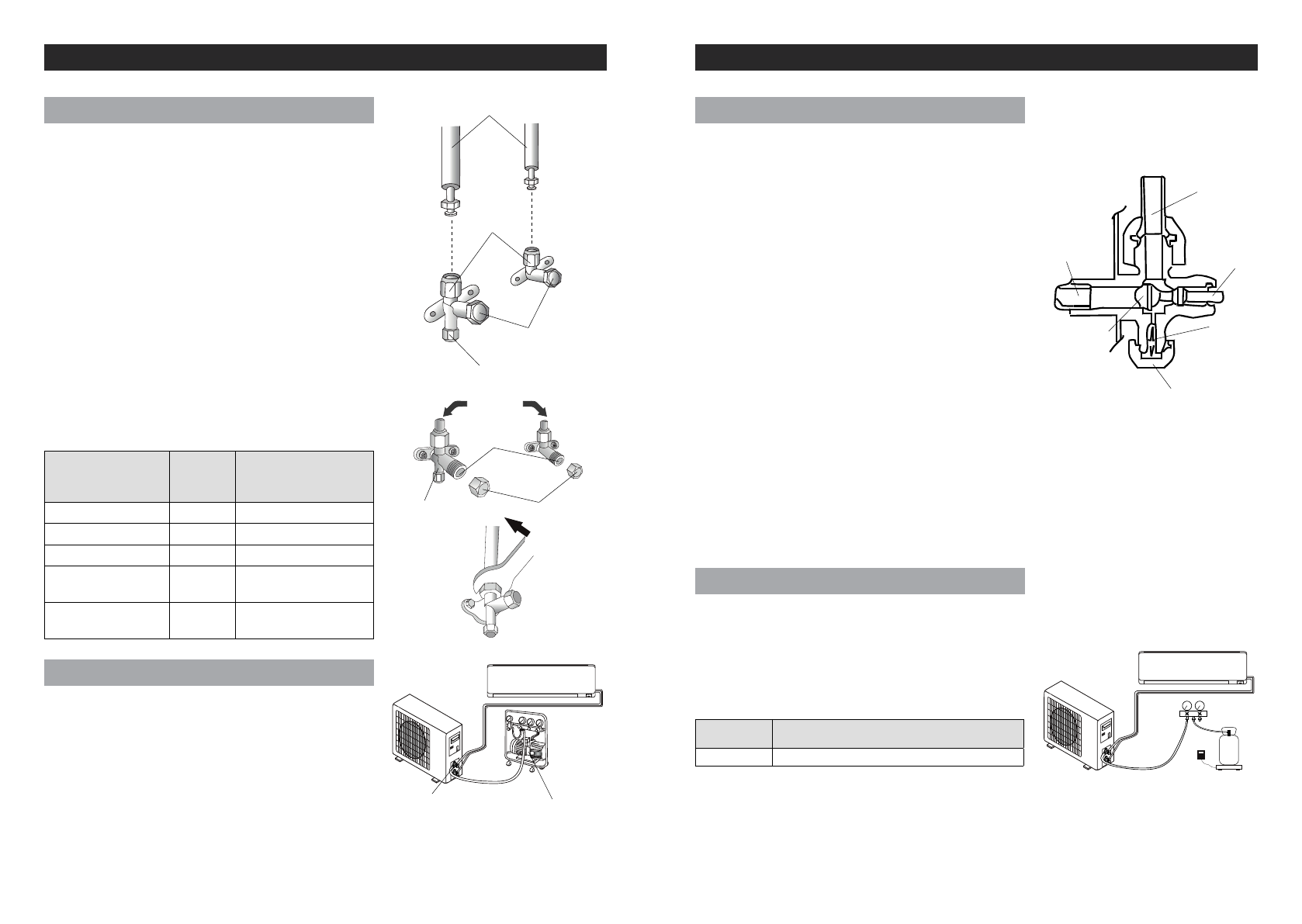

Подключение фреонопровода к нар. блоку

Трубы фреонопровода

Труба (соединение)

Момент

затяжки

(Н·м)

Примерное усилие

(при использовании

гаечного ключа 20см)

1/4 (ф6,35)

15-20

~ усилие запястья

3/8 (ф9,52)

31-35

~ усилие руки

1/2 (ф12,7)

35-45

~ усилие руки

Гайка сервисного

порта

7-9

~ усилие пальцев

Защитная крышка

вентиля

25-30

~ усилие руки

Гайка вентиля

Защитные

крышки вентиля

Крышка
сервисного порта

Защитные

крышки вентиля

К внутреннему

блоку

Кран

Сервисный порт

После  соединения  фреонопровода  к  внутреннему  и
наружному  блокам,  необходимо  удалить  воздух  и  влагу
из контура при помощи вакуумного насоса.
•  Наличие  воздуха  и  влаги  в  контуре  охлаждения

приводит к окислению масла и поломке компрессора.

•  Количество

времени

которое

требуется

для

вакуумирования  системы  сильно  зависит  от  ее
объема, температуры и влажности воздуха.

•  Минимальное  время  вакуумирования  составляет  30  минут  при  температуре  наружного

воздуха выше +15°С.

Примечание: Проведение процедуры вакуумирования при температуре наружного воздуха  ниже
0°С не допускается, если монтаж проводился в два этапа.

Вакуумирование системы

Вакуумный
насос

Сервисный порт

РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА

Порядок действий по удалению воздуха и влаги из
холодильного контура.
•  Открутите и снимите защитные крышки с вентилей.
•  Открутите и снимите защитную крышку с сервисного

порта.

•  Подсоедините

шланг

вакуумного

насоса

к

центральному порту манометрической станции.

•  Запустите  вакуумный  насос,  и  продолжайте  процесс

вакуумации в течение 30 минут и более, до достижения
вакуума (остаточного давления) 4,0 мбар (0,004 бар).

•  Не  отключая  и  не  останавливая  вакуумный  насос,

закройте кран низкого давления на манометрической
станции.

•  Остановите вакуумный насос.
•  Через  10  минут  после  остановки  вакуумного  насоса

убедитесь что давление не начало расти.

•  Если  давление  не  растет,  открутите  на  1/4  оборота

кран  двухходового  вентиля  до  достижения  давления
в  системе  10  бар  (при  условии,  что  температура
наружного воздуха выше +15°С), затем закройте кран.

•  Проверьте  все  соединения  на  предмет  утечек

при  помощи  пены  (мыла  и  воды)  или  при  помощи
течеискателя.

•  Если утечек не обнаружено, откройте кран запорного

вентиля  жидкостной  линии,  затем  кран  вентиля
газовой линии.

•  Закрутите  защитные  крышки  вентилей  требуемым

моментом.

Порядок вакуумирования системы

Запорный вентиль с сервисным портом

Соединение
с внутренним
блоком

Соединение
с наружным

блоком

Шпиндель

Шпиндель

Защитный
колпачок
сервисного порта

Запорный шток

•  Кондиционер  в  заводской  комплектации  заправлен

фреоном на длину трассы не более 5 метров.

•  Если  длина  трассы  фреонопроводов  превышает  5

метров  необходимо  произвести  дозаправку  системы
фреоном.

•  Расчет

дозаправки

производится

по

длине

жидкостной трубы (трубы меньшего диаметра).

•  Дозаправка  производится  исключительно  по  весу,  с

использованием специальных высокоточных весов.

•  Категорически  не  допускается  дозаправка  системы

по давлению, звуку, опыту и т.д.

Дозаправка системы фреоном

Труба

Кол-во фреона, гр/метр

(на каждый метр трассы свыше 5 метров)

1/4 (ф6,35)

22

R410A
