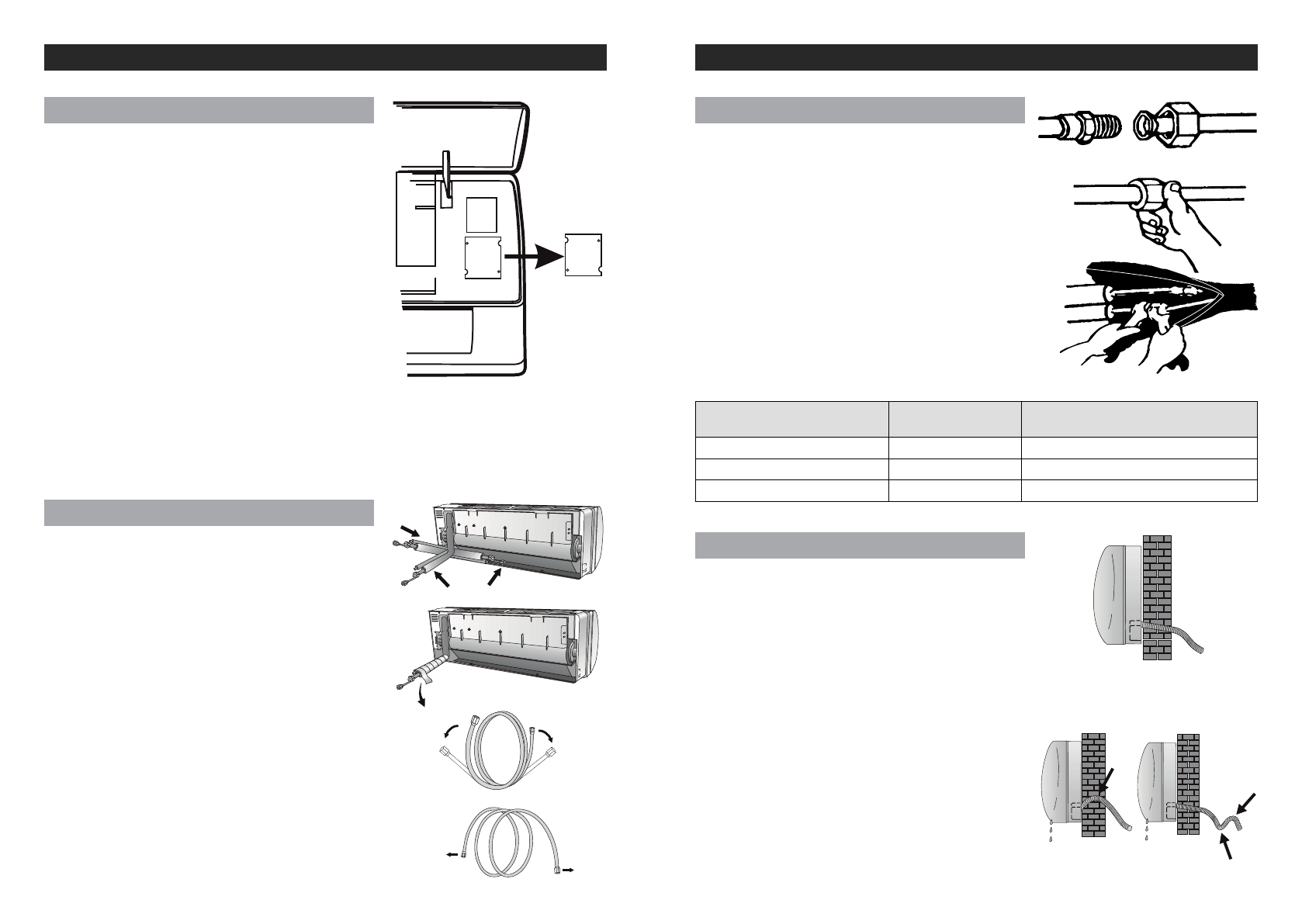

РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА

•  Поднимите переднюю лицевую панель.
•  Снимите  крышку  отсека  электроподключений,  как

показано  на  рисунке  (открутив  винт  или  отщелкнув
защелки)

•  Схема электроподключений располагается с обратной

стороны крышки отсека электроподключений.

•  Обожмите

конец

кабеля

соответствующим

наконечником (кольцевым или вилочного типа)

•  Заведите  кабель  в  отсек  электроподключений

внутреннего  блока  и  при  помощи  винта  затяните
наканечник в колодке.

•  Кабель,  соединяющий  внутренний  и  наружный  блоки

должен  быть  необходимого  сечения  и  предназначен
для наружного использования.

•  Если  при  подключении  внутреннего  блока  к  сети

электропитания  используется  заводской  провод  с
вилкой  на  конце,  розетка  должна  быть  на  видном
месте  и  в  легком  доступе,  чтобы  при  необходимости  кондиционер  можно  было  быстро
отключить от сети.

•  Следует обеспечить надежное заземление.

Примечание:  Заводской  кабель  подсоединен  к  главной  печатной  плате  внутреннего  блока
производителем.

Электрические соединения

•  Трубы  для  подключения  фреонопроводов  на

внутреннем  блоке  могут  быть  направлены  в  разных
направлениях  (см.  рисунок  справа).  Если  трубы
направлены  в  сторону  1,  удалите  пластиковую
заглушку на корпусе внутреннего блока.

•  Дренажный шланг должен располагатся под медными

трубками.

•  Не  снимайте  с  трубок  пластиковые  колпачки  вплоть

до момента монтажа труб.

•  При сгибании труб следите чтобы они не заламывались.
•  Не  следует  сгибать  трубку  в  одном  месте  более  трех

раз, она утратит прочность.

•  Разворачивайте  бухтованную  трубу  осторожно  и

равномерно как показано на рисунке справа.

•  Наденьте гайку на трубу и развальцуйте трубу.
•  Используйте

для

развальцовки

труб

строго

эксцентриковую развальцовку.

Примечание:  Не  допускается  чтобы  гайки  соединения
медных трубопроводов, соединения дренажного шланга
и электрические соединения находились в полостях стен
или в местах с сильно ограниченным доступом.

Прокладка трасс фреонопровода

3

2

1

Правильно

Неправильно

•  Удалите  колпачок  с  трубы  внутреннего  блока

(проверьте чтобы внутрь не попала влага и грязь)

•  Соедините  конусную  гайку  и  конец  развальцованной

трубы так чтобы они были направлены строго друг на
друга под одним углом.

•  Начинайте  накручивать  гайку  от  руки.  Гайка  должна

свободно  накручиваться  от  руки  пока  вплоть
до  соприкосновения  с  медной  трубой  в  месте
развальцовки.

•  Затяните  соединение  используя  два  гаечных  ключа

соотвтествующих размеров.

•  Финальную  затяжку  соединения  произвести  с

использованием

динамометрического

ключа

следующим моментом:

Примечание: Всегда используйте два гаечных ключа для
затяжки соединений.

Подключение фреонопровода к вн. блоку

РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА

Труба (соединение)

Момент затяжки

(Н·м)

Примерное усилие

(при использовании гаечного ключа 20см)

1/4 (ф6,35)

15-20

~ усилие запястья

3/8 (ф9,52)

31-35

~ усилие руки

1/2 (ф12,7)

35-45

~ усилие руки

Монтаж  дренажного  шланга  необходим  для  удаления
(отвода)  конденсата  из  внутреннего  блока  при  работе
кондиционера в режиме «Охлаждение»
•  Проложите  дренажный  шланг  так  чтобы  не  было

перегибов,  волн,  петель  и  других  элементов
создающих свойства сифона.

•  Дренажный  шланг  должен  быть  проложен  под

уклоном.

•  Не  сгибайте  дренажный  шланг,  не  оставляйте  его

висеть,  не  сворачивайте  и  не  опускайте  его  конец  в
воду.

•  Если дренажный шланг был удлинен, место соединения

должно быть герметичным и теплоизолированно.

Примечание:

Дренажный

шланг

рекомендуется

прокладывать  вместе  с  фреонопроводом  до  наружного
блока и закреплять к кронштейну (под ножкой) с вылетом
5  см  от  края  кронштейна.  Это  позволит  избежать
падения  капель  дренажа  на  подоконники  окон  этажей
ниже.

Подключение дренажной трубки вн. блока

Неправильно

Правильно
