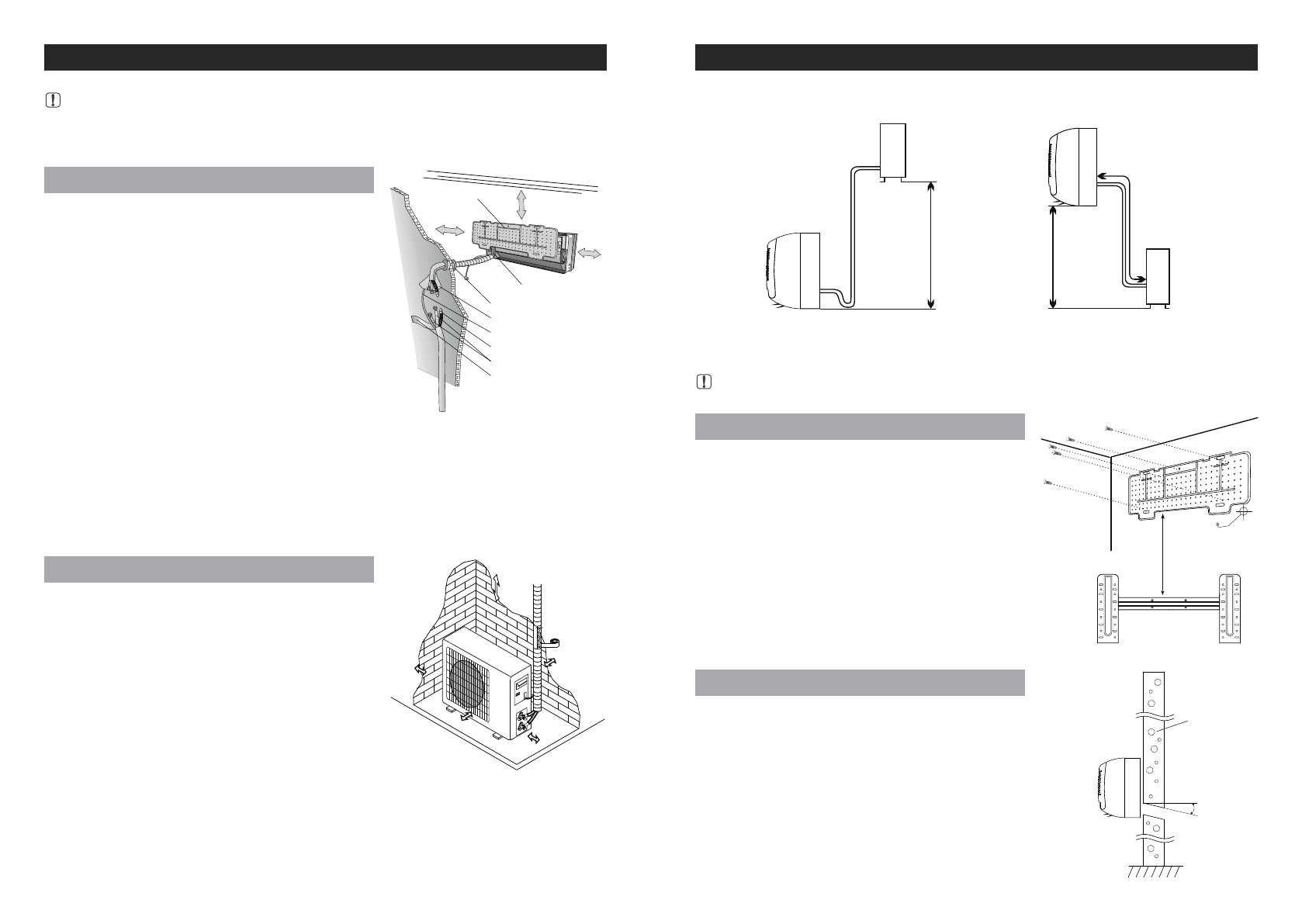

РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА

•  Не устанавливайте наружный блок рядом с источником

тепла, пара или воспламеняющегося газа.

•  Не  устанавливайте  блок  в  слишком  ветренных  или

пыльных местах.

•  Не  устанавливайте  блок  там,  где  ходят  люди.

Выберите  место,  где  выход  воздуха  и  шум  не  будут
мешать соседям.

•  Избегайте  установки  блока  там,  где  он  будет

подвержен  воздействию  прямых  солнечных  лучей
(в  противном  случае  используйте  дополнительную
защиту,  которая  в  свою  очередь,  не  препятствует
свободному поступлению и выходу воздуха).

•  Оставьте  расстояние  между  наружным  блоком

кондиционера, как показано на рисунке, для обеспечения свободной циркуляции воздуха.

•  Подберите для наружного блока устойчивое и безопасное место.
•  Если  наружный  блок  вибрирует  во  время  работы,  установите  виброопоры  или  резиновые

проставки.

•  Установите  внутренний  блок  кондиционера  на

надежную стену, которая не подвергается вибрациям.

•  Отверстия  впуска  и  выпуска  воздуха  не  должны

быть  чем-то  перекрыты,  воздух  должен  свободно
распространяться по комнате.

•  Не  устанавливайте  блок  рядом  с  источником  тепла,

пара или воспламеняющегося газа.

•  Устанавливайте  прибор  рядом  с  электрической

розеткой или отдельной электрической линией.

•  Не устанавливайте кондиционер в месте, где он будет

подвержен воздействию прямых солнечных лучей.

•  Устанавливайте  кондиционер  таким  образом,  чтобы

расстояние  между  внутренним  и  наружным  блоком
было минимальным.

•  Устанавливайте  кондиционер  так,  чтобы  трубка

для  слива  дренажа  не  имела  перегибов  и  вода  из
дренажного поддона могла стекать самотеком.

•  Регулярно проверяйте корректую работу кондиционера.
•  Обязательно  выдержите  минимальные  отступы  от  стен  и  потолка,  указанные  на  рисунке

справа, для возможности обслуживания и ремонта кондиционера

•  Установите внутренний блок так, чтобы лицевая панель  могла легко и полностью открываться,

это необходимо для доступа к фильтру и блоку электроподключений.

Внутренний блок

Наружный блок

300

500

2000

300

500

150

150

150

Монтажная
пластина

Дренажная
трубка

Втулка
Изоляция
Электрический кабель
Дренажный шланг
Трубки фреонопровода
*Теплоизолента или
тефлоновая лента

*Не используйте для обматывания трассы сантех
ленту (ТПЛ ленту).

Установка кондиционера должна выполняться только квалифицированными специалистами.

Перед  началом  работ  Покупатель  должен  удостовериться  в  наличии  у  компании  по  установке
или  у  конкретного  специалиста  соответствующей  квалификации,  опыта  и  необходимого
инструмента.

РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА

Наружный
блок

Внутренний блок

Допустимая длина трубопровода
15 метров

Максимальный

перепад

высо

ты 5 ме

тров

Наружный блок

Внутренний блок

Максимальный

перепад

высо

ты 5 ме

тров

Перед  началом  установки  решите,  где  будут  располагаться  внутренний  и  наружный  блоки,
учитывая  также  и  расстояния,  которые  следует  оставить  между  кондиционером  и  стеной,
потолком и любыми другими препятствиями и предметами.

Внутренний  блок  устанавливается  непосредственно  в  выбранном  месте  жилой  комнаты.

Избегайте установки внутреннего блока в коридорах и проходных помещениях

Крепление монтажной пластины

•  С  помощью  строительного  уровня  обеспечьте

точную  горизонтальность  и  вертикальность  осей  при
установке монтажной пластины.

•  Просверлите  в  стене  отверстие  диаметром  40мм

(минимум 32мм).

•  Вставьте в отверстие пластиковые анкеры.
•  С  помощью  саморезов  закрепите  монтажную

пластину на стене.

•  Проверьте

надежность

крепления

монтажной

пластины.

Примечание:  Форма  монтажной  пластины  может
отличаться от представленной на рисунке, но на  способ
монтажа это не влияет.

50

Отверстия в стене для комуникаций

•  Выберите  место  для  пробивки  отверстия  в  наружной

стене.

•  Установите  фланец  в  отверстие  для  сокрытия

повреждений от перфоратора.

•  Отверстие  должно  быть  выполнено  под  углом  5~10°

в  сторону  улицы  (это  необходимо  для  возможности
отведения конденсата самотеком).

Примечание: Дренажная трубка должна быть проложена
в стене под углом в сторону улицы

Внутренний
блок

Стена

Угол 5~10°

Пол

Внутри

помещения

Снаружи

помещения

Стандартные  ограничения  (в  случае  превышения  -  проконсультируйтесь  с  официальным
дилером):

Допустимая длина трубопровода
15 ментров
