SPLIT-TYPE ROOM AIR CONDITIONER

USER GUIDE

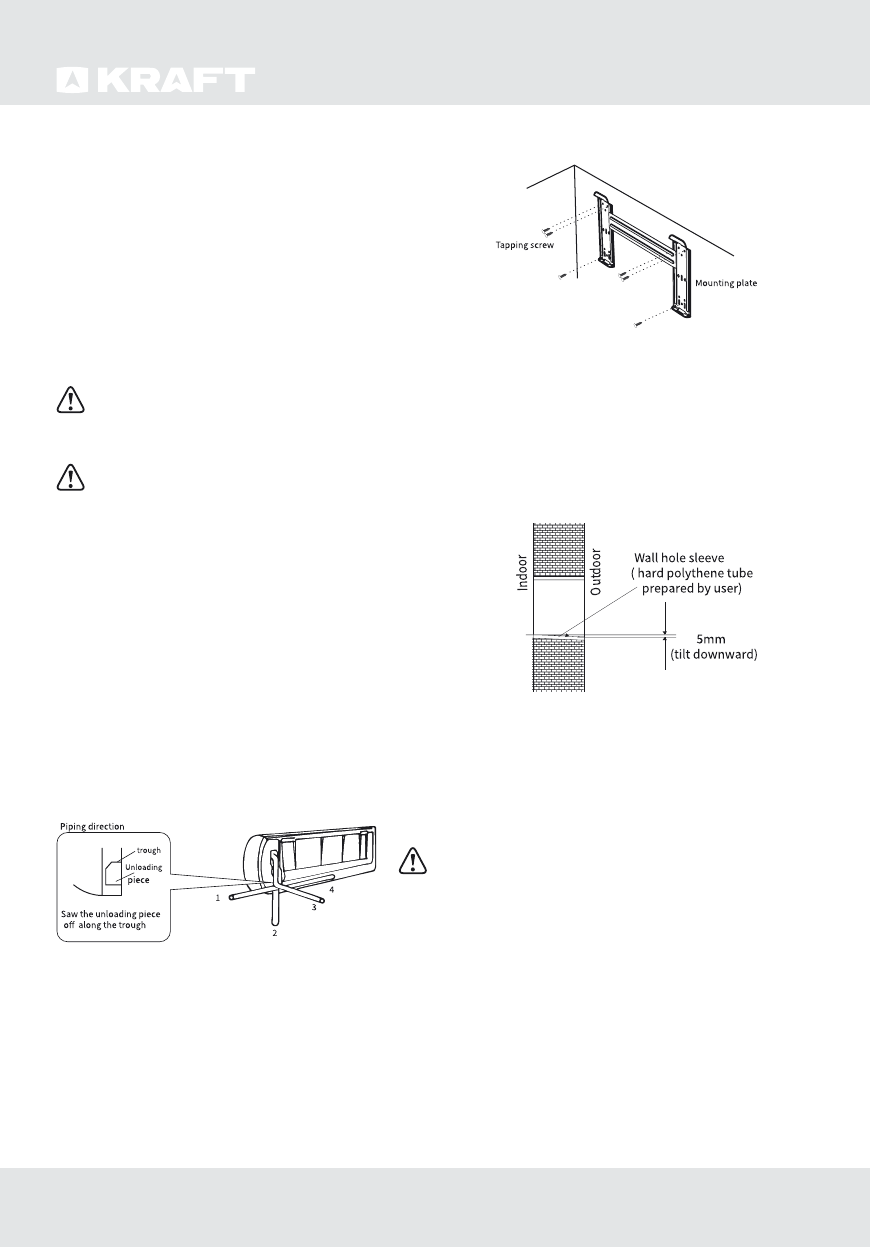

Indoor unit installation

Installing the Mounting Plate

•  Decide  an  installing  location  for  the  mounting  plate

according to the indoor unit location and piping direction.

•  Keep  the  mounting.  plate  horizontally  with  a  horizontal

ruler or dropping line.

•  Drill  holes  of  32mm  in  depth  on  the  wall  for  fixing  the

plate.

•  Insert the plastic plugs to the hole, fix the mounting plate

with tapping screws.

•  Inspect if the mounting plate is well fixed. Then drill a hole for piping.

Attention: The shape of your mounting plate may be different from the one above, but

the installation method is similar.

Attention: As the above figure shown, the six holes matched with tapping screw on the

mounting plate must be used to fix the mounting plate, the others are prepared.

Drill a Hole for Piping

•  Decide  the  position  of  hole  for  piping  according  to  the

location of mounting plate.

•  Drill a hole on the wall. The hole should tilt a little downward

toward outside.

•  Install  a  sleeve  through  the  wall  hole  to  keep  the  wall  tidy

and clean.

Indoor Unit Piping Installation

•  Put the piping (liquid and gas pipe) and cables through the wall hole from outside or put them

through  from  inside  after  indoor  piping  and  cables  connection  complete  so  as  to  connect  to

outdoor unit.

•  Decide  whether  saw  the  unloading  piece  off  in  accordance  with  the  piping  direction.(as  shown

below)

Attention:

When  installing  the  pipe  at  the

directions  1,2  or  4,  saw  the  corresponding

unloading piece off the indoor unit base.

•  After connecting piping as required, install the drain hose. Then connect the power cords. After

connecting, wrap the piping, cords and drain hose together with thermal insulation materials.

Outdoor unit installation

1.  Install Drain Port and Drain Hose

 (for heat-pump model only) The condensate drains from the

outdoor unit when the unit operates in heating mode. In order not to disturb your neighbor and

protect the environment, install a drain port and a drain hose to direct the condensate water. Just

install the drain port and rubber washer t  the chassis of the outdoor unit, then connect a drain
