КОНДИЦИОНЕР ВОЗДУХА ТИПА СПЛИТ-CИСТЕМА

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Если фактическая высота или длина трубы превышают установленную сферу в вышеуказан-

ной таблице, можете проконсультироваться с продавцом.

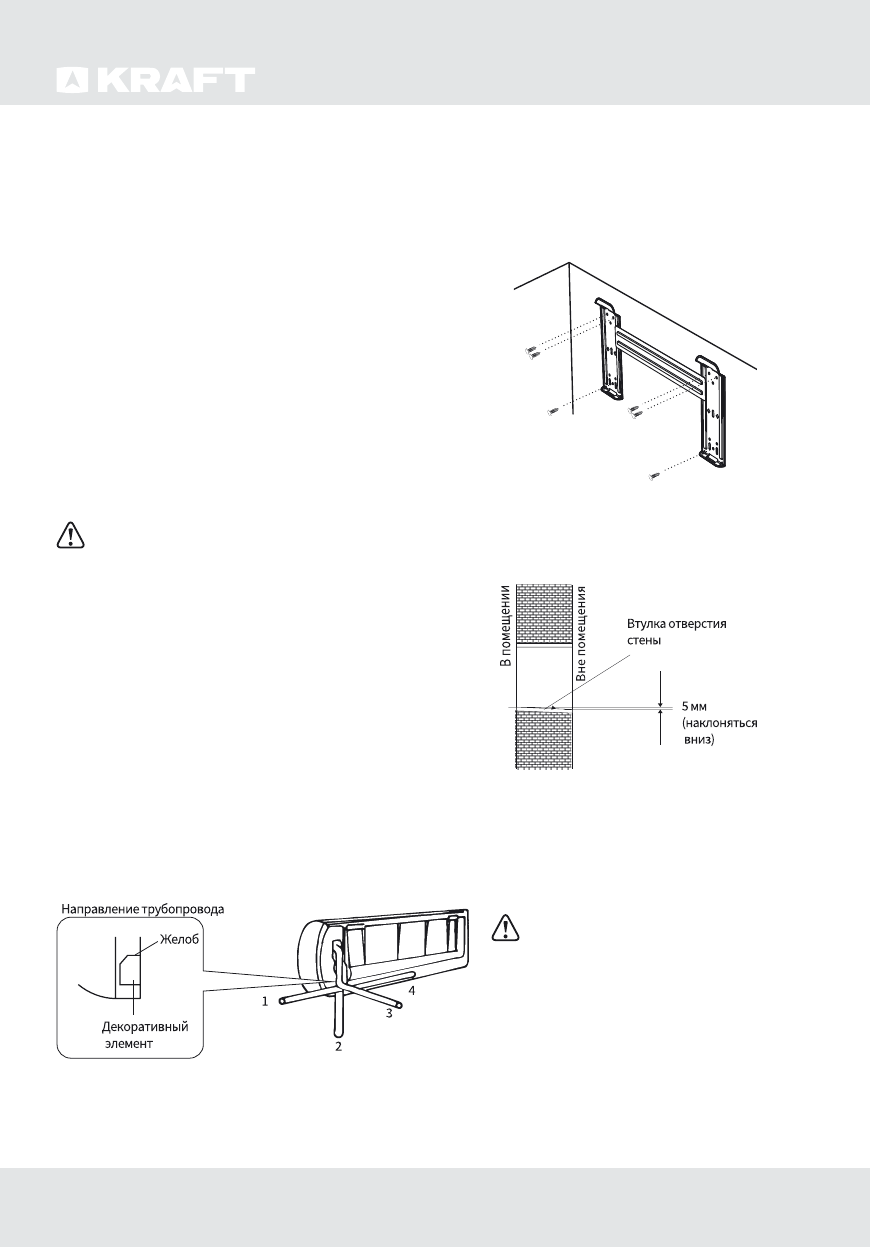

Монтаж внутреннего блока

1. Установите монтажную плиту.

•

Выберите  место  установки  монтажной  плиты  по  на-

правлению трубы и месту внутреннего блока.

•

Для  надежной  фиксации  монтажной  панели  в  стене

должно  быть  не  менее  4-х  отверстий  для  крепления.

Убедитесь, что монтажная панель выровнена по гори-

зонтали.

•

Сверлите стену глубиной 32 мм., отверстия использу-

ются для крепления монтажной плиты.

•

Вставить пластиковую часть дюбель-шурупа в отвер-

стие, затем прикрепить монтажную плиту с помощью

дюбеля.

•

Проверьте прочность монтажной плиты.Потом делайте штрабу для трубопровода.

ВНИМАНИЕ: Внешний вид монтажной плиты в зависимости от модели может

иметь отличия от вышеуказанной схемы. Метод установки от этого не меняется.

2. Делайте штрабу для трубопровода.

•

По  месту  монтажной  плиты  определите  место  от-

верстия для трубопровода.

•

Делайте  штрабу.  Штраба  должна  иметь  наклон

вниз.

3. Монтаж трубы внутреннего блока.

•

Вставьте трубу (жидкую трубу и газовую трубу) и кабель в отверстие стены в помещение,

или после соединения между кабелем и трубопроводом в помещении, вставьте их в от-

верстие стены в наружное место, чтобы соединять с внешним блоком.

•

По направлению трубопровода снять декоративный элемент (смотрите следующую схе-

му).

ВНИМАНИЕ: При установ

-

ке по направлению 1,2 или 4,

следует снять соответствую

-

щий декоративный элемент из

внутреннего блока.

После соединения трубы по правилам, установить дренажную трубу. Потом соедините сило-

вой провод. После соединения силового провода, обмотайте трубу, силовой провод, дренаж-

ную трубу вместе с теплоизоляционным материалом.
